M7673-颗粒斗式提升装置设计[含SW三维图] 下载积分：50　资料编号： M7673

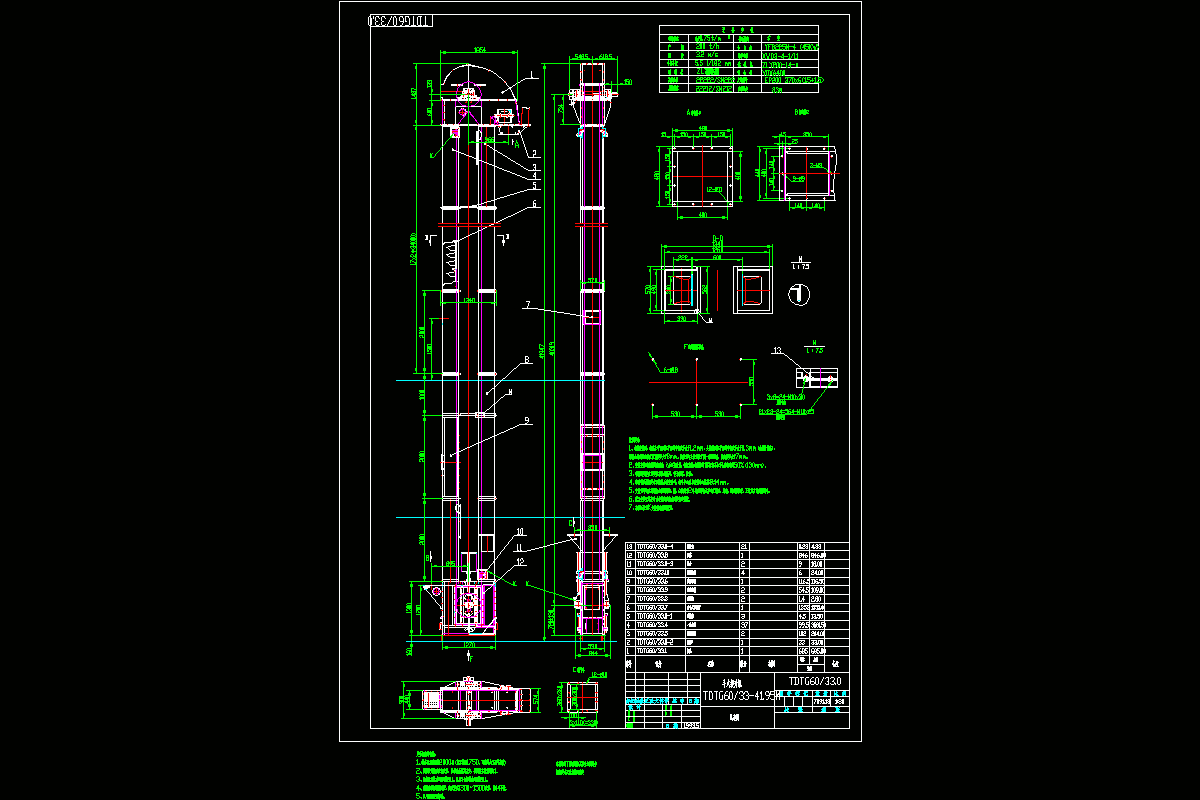

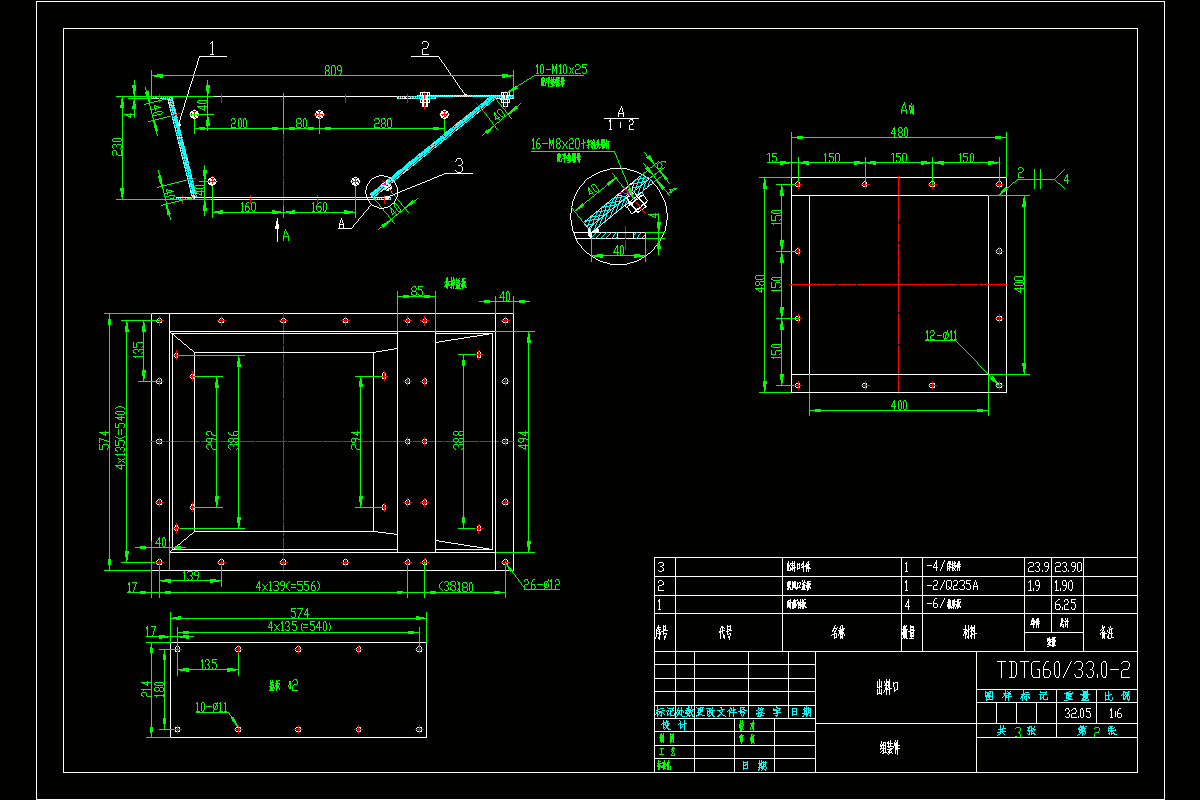

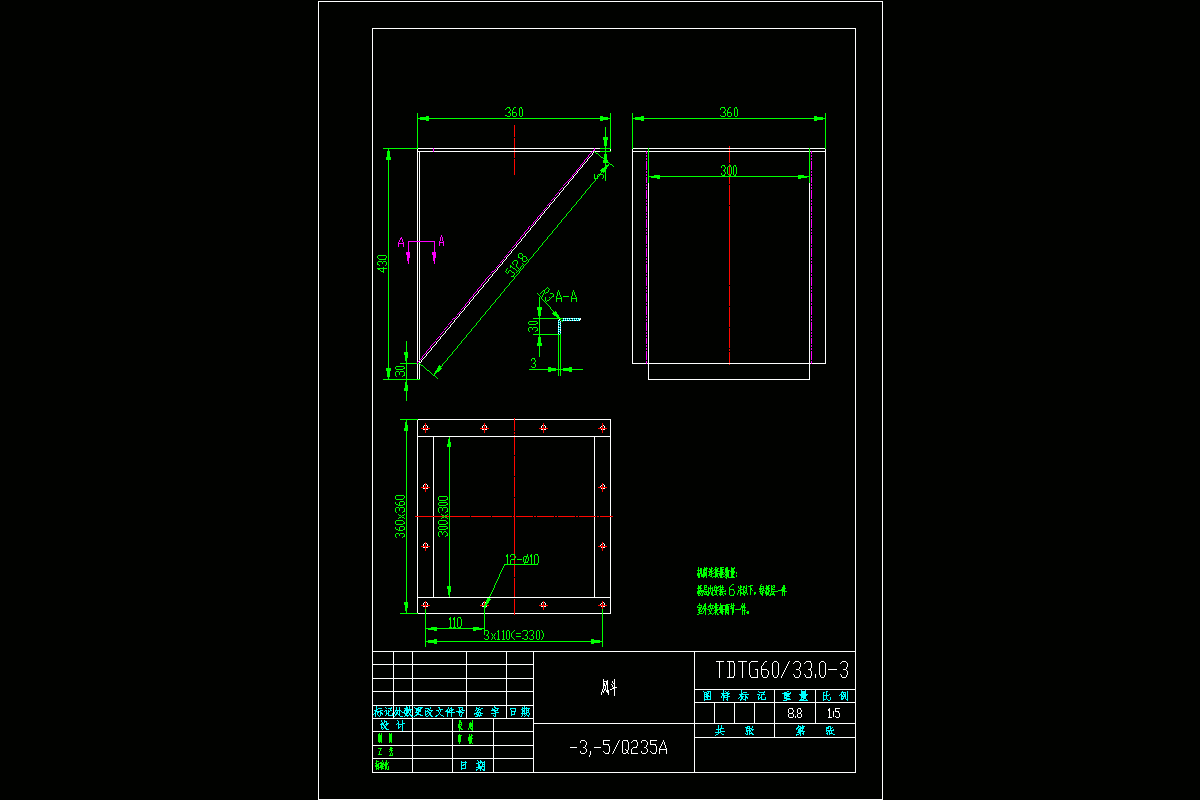

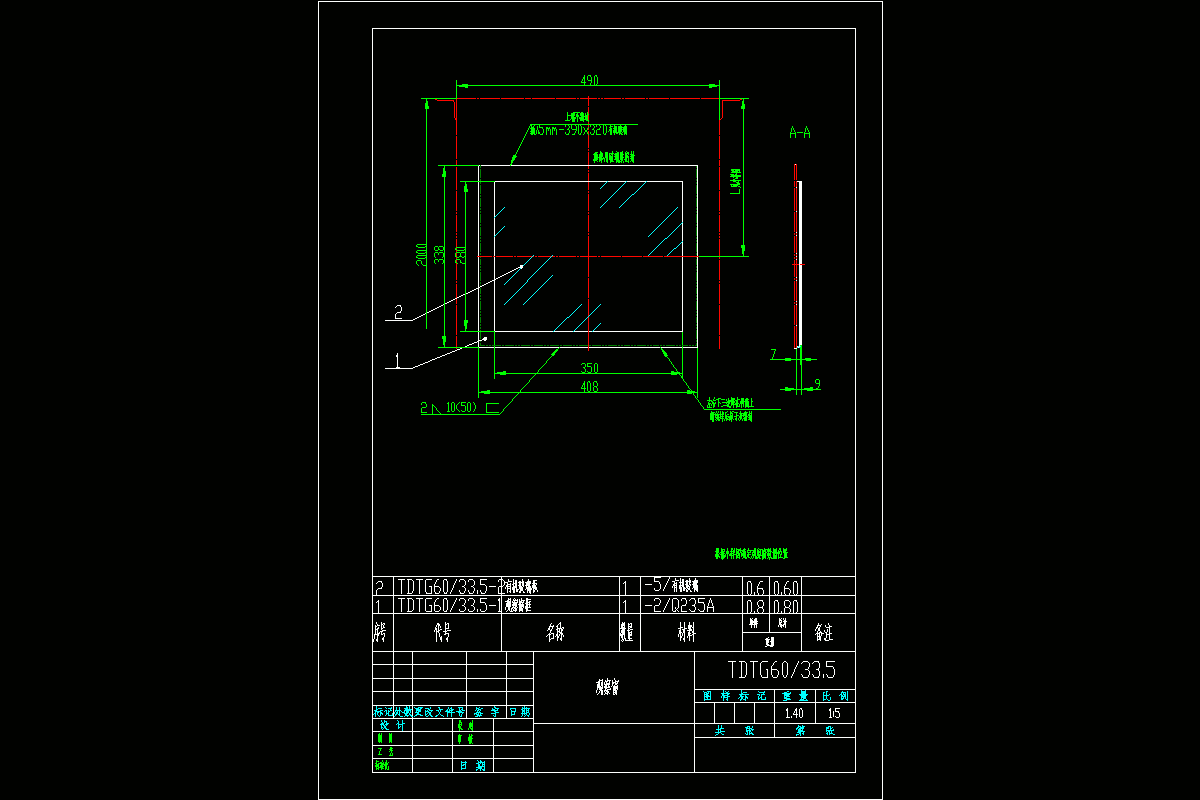

作品包括:

Word版设计说明书1份，共33页，约13000字

任务书一份

外文翻译一份

CAD版本图纸，共7张

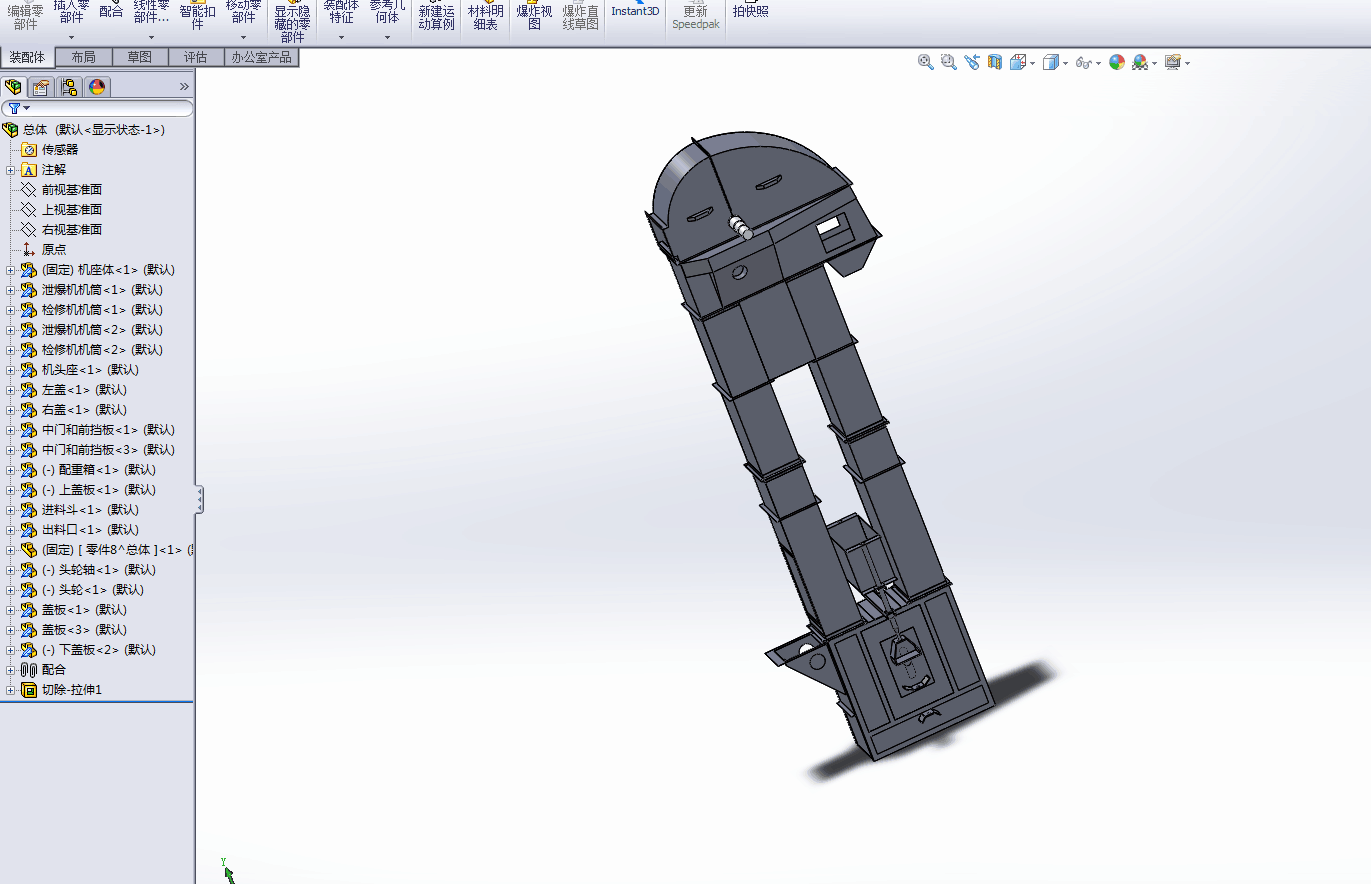

UG三维图一份

摘要

斗式提升机是专门用于连续垂直输送谷物的设备，其占地面积小，输送量大，功率消耗低。在油脂、饲料、面粉、淀粉等行业使用极为普遍，该系列斗式提升机是根据国内外斗式提升机的现状，结合国情消化吸收同类产品的优点生产的新一代斗式提升机，可广泛用于垂直输送各种颗粒类物料。其主要结构由机头、普通立管、观察管、操作管、畚斗带、畚斗、机座和止逆器构成。其基本原理是电机转动，带动联轴器、头轮和畚斗带运转，将装在畚斗带上的畚斗将物料从提升机底部提升到所需高度，再利用离心力将物料送入料仓内的一种输送方式。 本次设计主要内容是关于斗式提升机的结构设计计算及三维建模，主要任务就是，首先根据实际需要计算各个部件的尺寸以选用，然后建立提升机的整体三维构造，运用solidworks软件画出提升机的各零件图和装配图，最后分析其受力情况，对头轮轴进行强度校核。通过设计，全面的掌握了斗式提升机的构造、原理以及一些安全隐患和主要会发生的破坏形式，对提升机的安装维护和易损零件有了一定的认识。

关键词：斗式提升机，料斗，滚筒，牵引构件，驱动装置，张紧装置。
