M7684-基于变频调速的恒压供水控制系统的设计 下载积分：50　资料编号： M7684

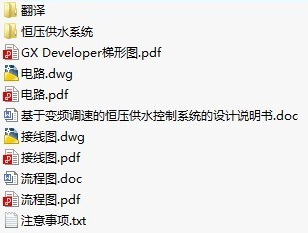

作品包括:

Word版设计说明书1份，共53页，约20000字

外文翻译一份

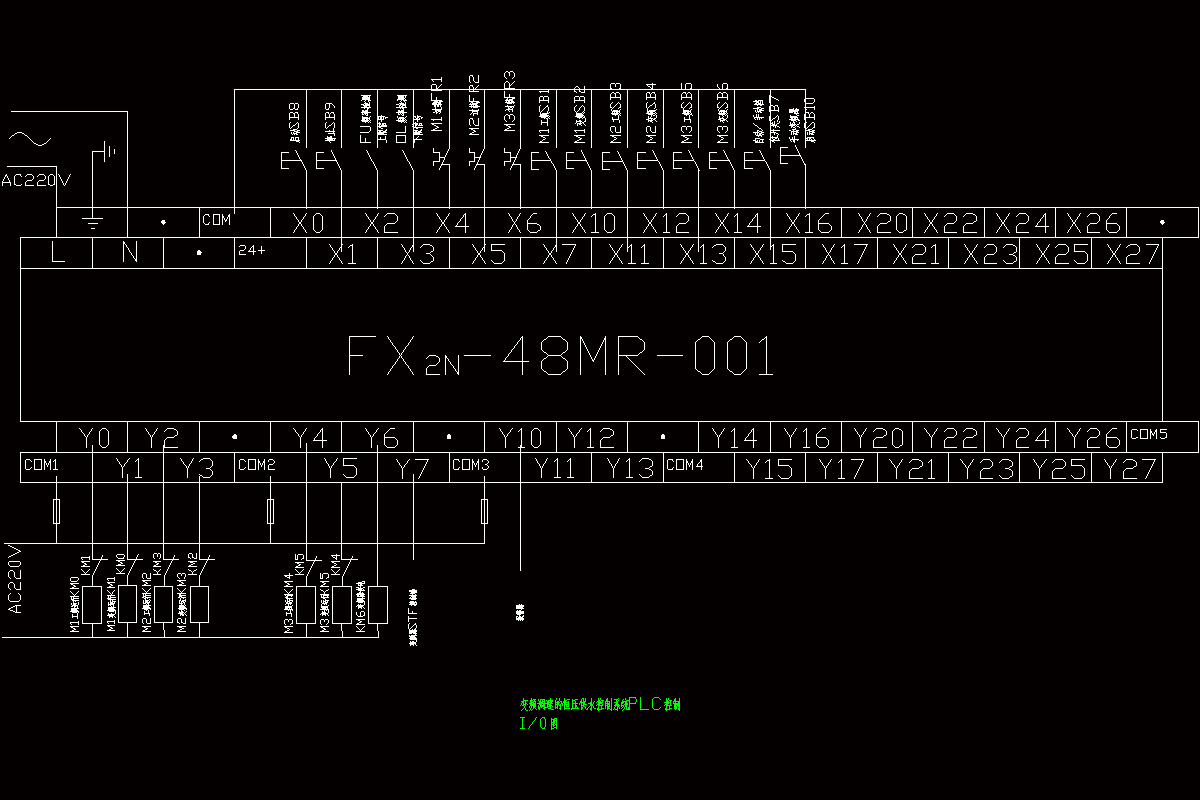

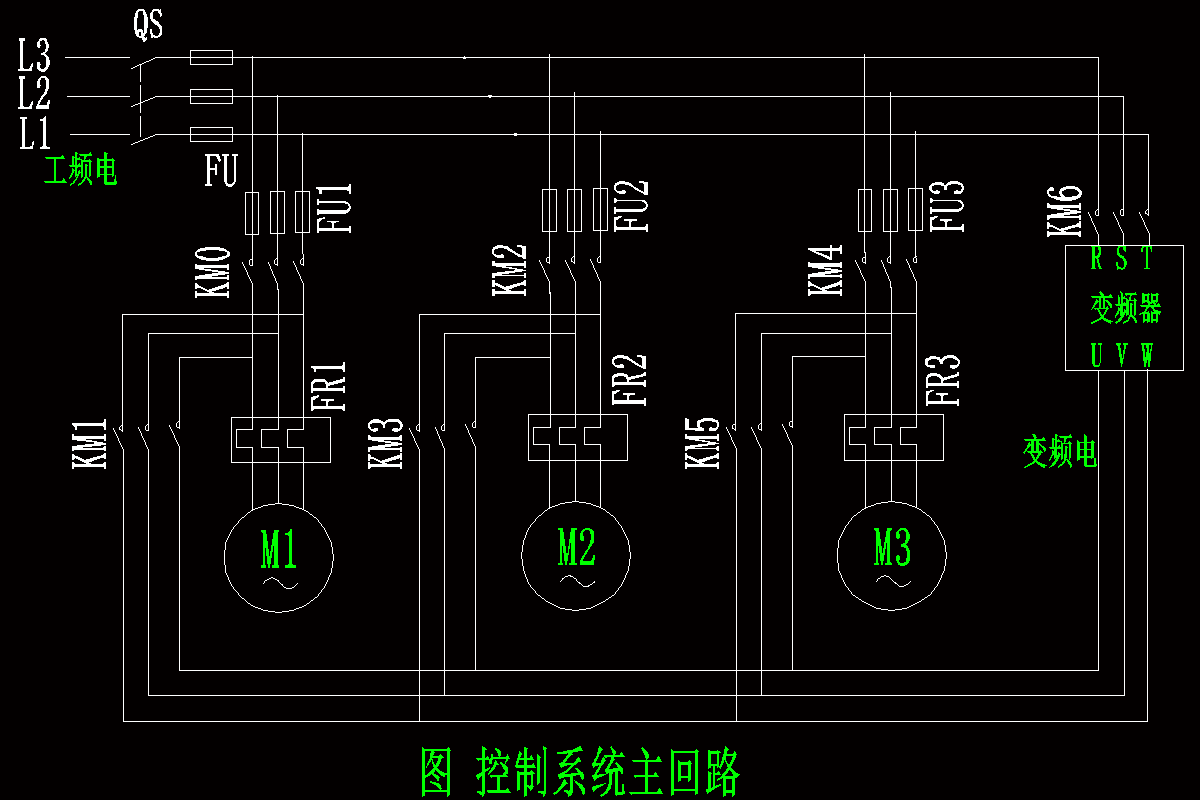

CAD版本图纸，共2张

PLC程序一份

摘要

随着社会主义市场经济的发展，人们对供水质量和供水系统可靠性的要求不断提高；再加上目前能源紧缺，利用先进的自动化技术、控制技术以及通讯技术，设计高性能、高节能、能适应不同领域的恒压供水系统成为必然的趋势。 本文根据城市高楼居民区的供水要求，设计了一套基于PLC的变频调速恒压供水控制系统。变频恒压供水控制系统由可编程控制器、变频器、水泵机组、压力传感器、报警器等构成。本系统包含三台水泵电机，它们组成变频循环运行方式，采用变频器实现对三相水泵电机的软启动和变频调速。压力传感器检测当前水压信号，送入PLC与设定值比较后进行PID运算，从而控制变频器的输出电压和频率，进而改变水泵电机的转速来改变供水量，最终保持管网压力稳定在设定值附近，实现恒压供水。本文采用变频器和PLC实现恒压供水和数据传输，然后用数字PID对系统中的恒压控制进行设计。最后对系统的软硬件设计进行了详细的介绍。本文具体讲述了系统的总体设计与软件的实现，并对系统采取的可靠性措施进行了说明。
