M7687-基于TRIZ的复合式旋流器创新设计及实验工艺分析[含SW三维图] 下载积分：50　资料编号： M7687

作品包括:

Word版设计说明书1份，共26页，约11000字

任务书一份

外文翻译一份

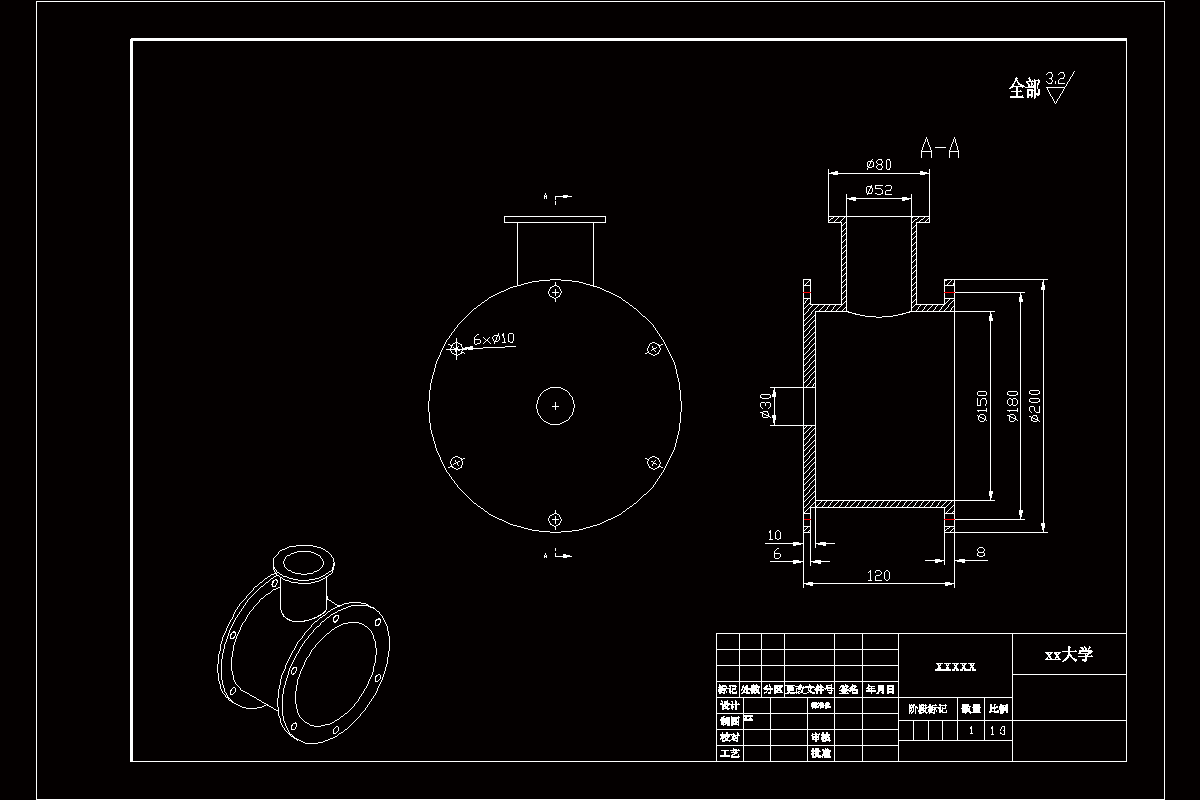

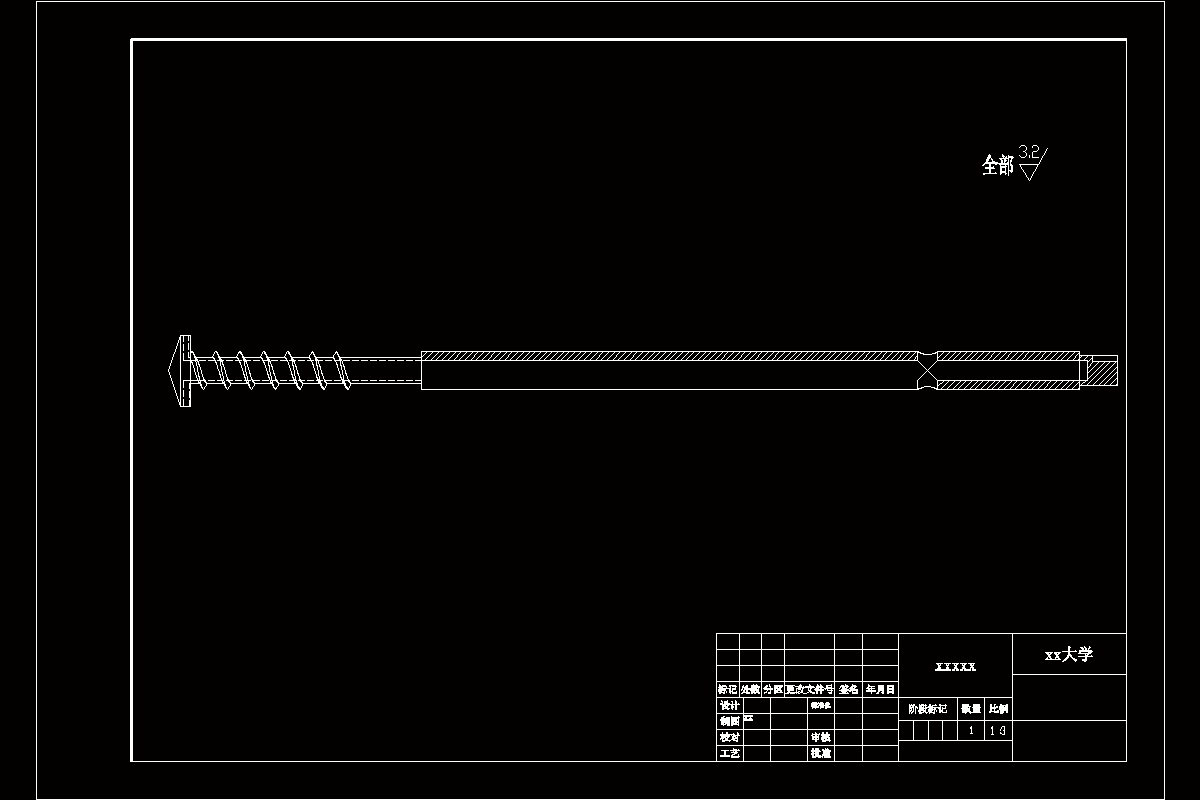

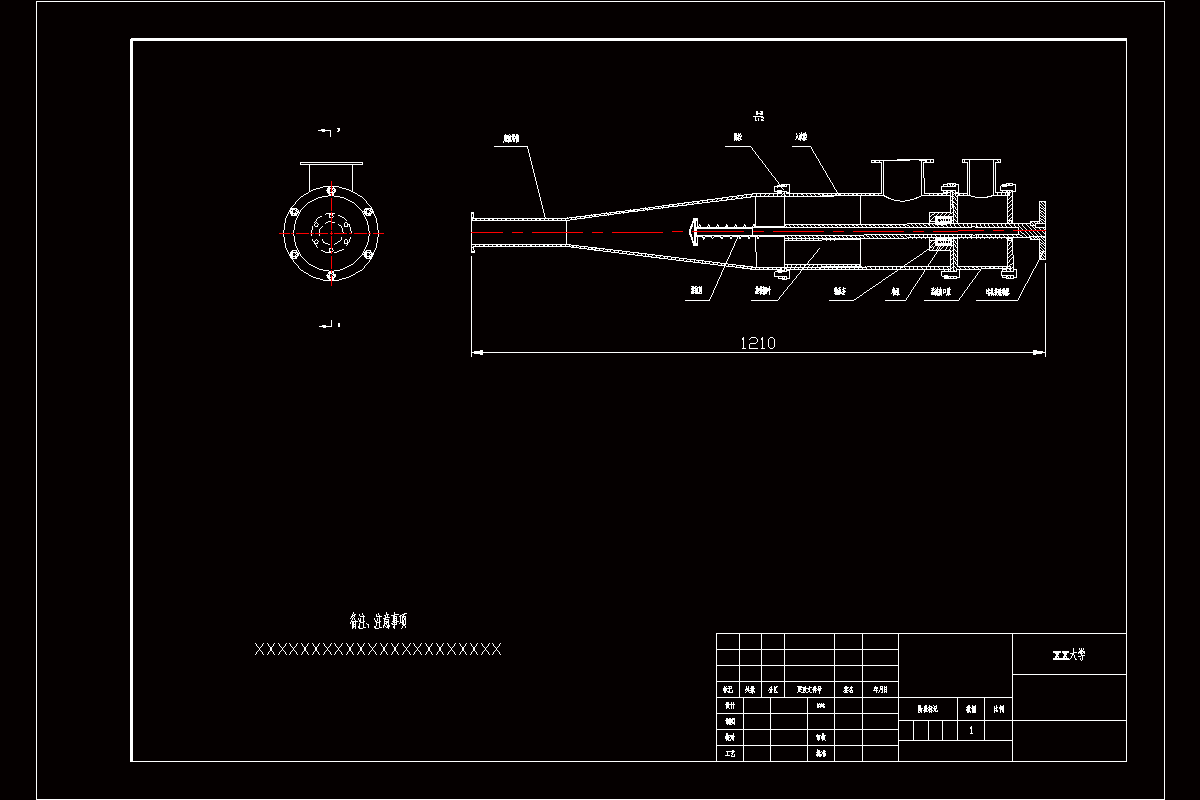

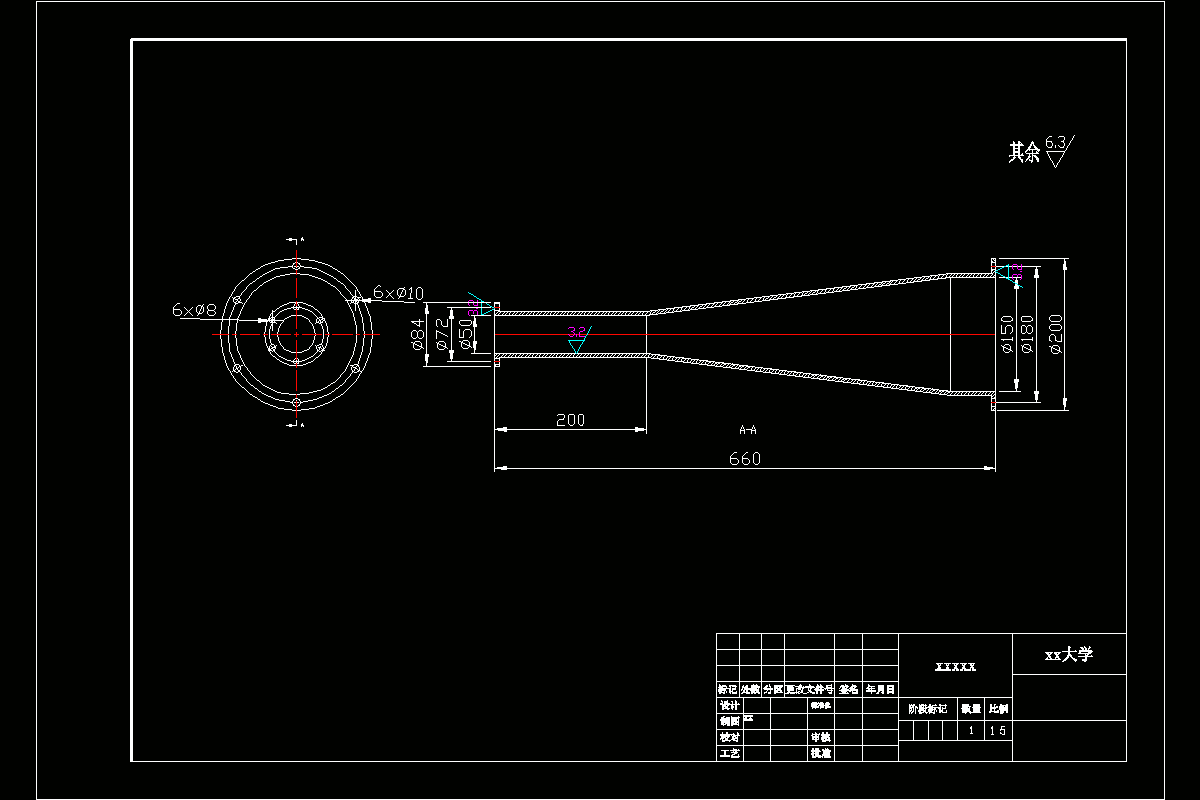

CAD版本图纸，共11张

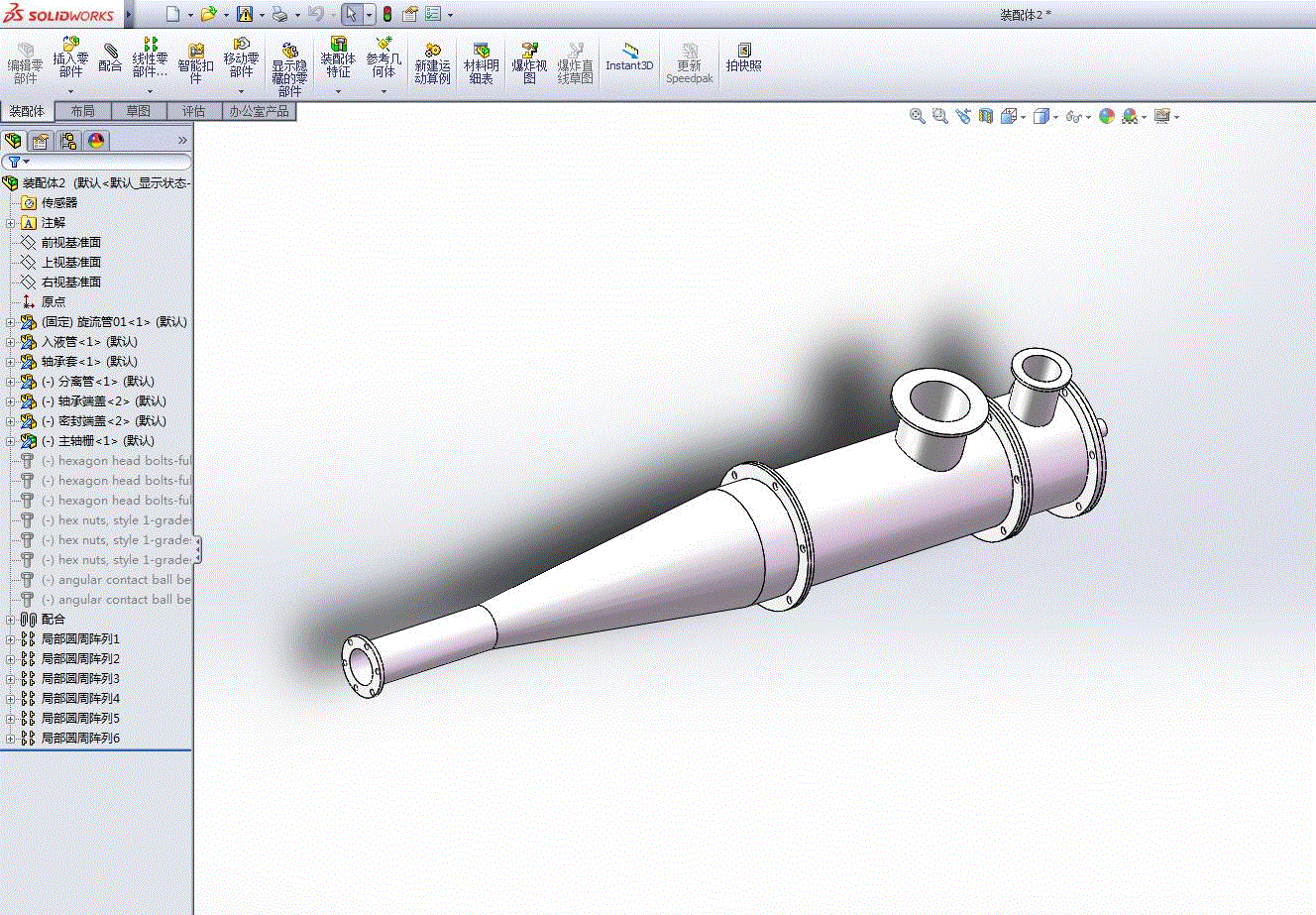

SW三维图一份

摘要

本文介绍了一种新型的油水分离设备——复合式旋流器，并基于发明问题解决任务理论（TRIZ），对复合式旋流器的结构布局进行了分析及优化创新。 复合旋流器是一种新型离心分离装置，它既能保持动态的强旋流强度及压力损失小等特点，又能大大降低振动对分离的影响。但目前复合式旋流器的结构设计仍然存在诸多问题，如底流与溢流排出方向相同时，虽然解决了底流背压不足的问题，但大小锥段角动量补偿，使得溢流流动却受到一定影响；而底流与溢流排出方向相反时，能较好的控制溢流的形成，但溢流压力损失大，影响了分离效率。 针对以上问题，本文基于发明问题解决理论，对复合式旋流器的结构布局进行了分析，并采用ARIZ发明问题解决算法对复合式旋流器结构进行了优化创新设计，最终获得解决了技术矛盾，并具有创新性的结构布局方案。

 关键字：TRIZ；复合式旋流器；分离性能；结构优化
