M7689-基于PLC液压施工升降机控制系统设计 下载积分：50　资料编号： M7689

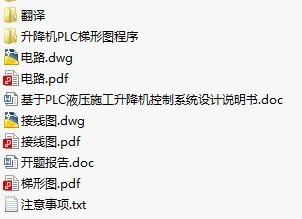

作品包括:

Word版设计说明书1份，共45页，约18000字

外文翻译一份

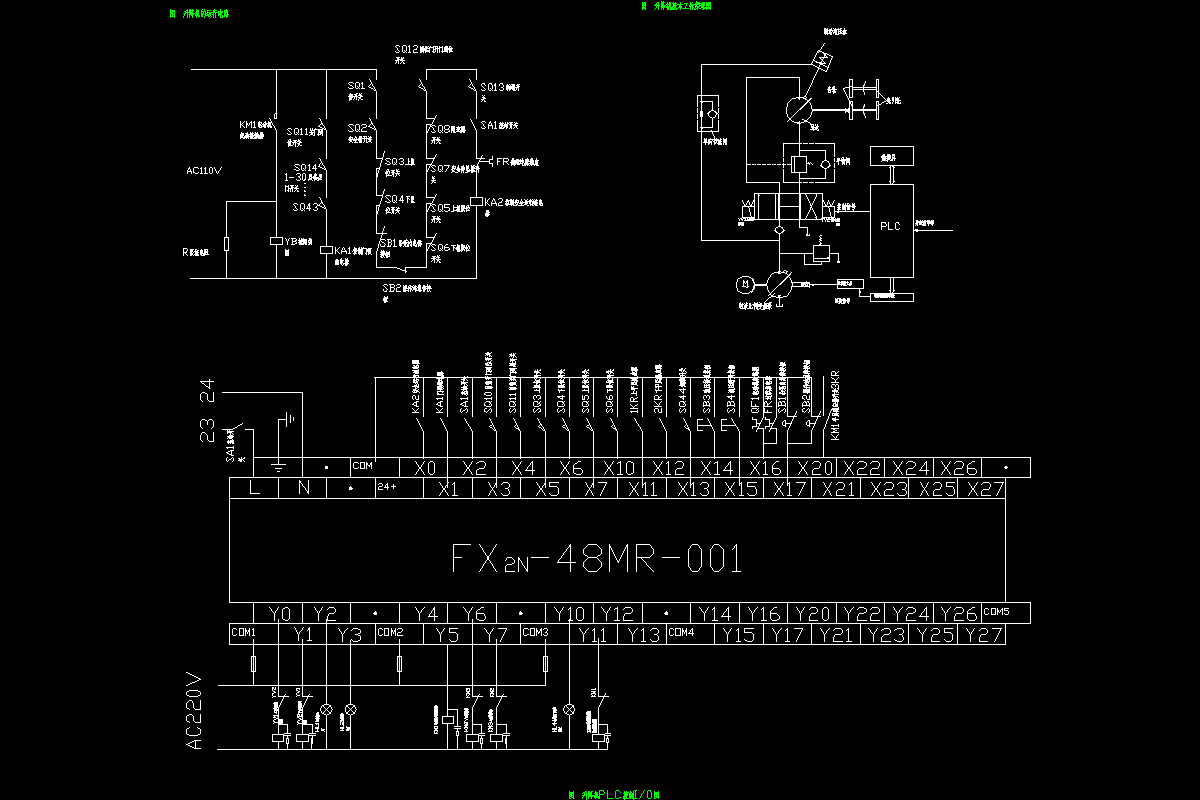

CAD版本图纸，共2张

PLC程序一份

摘要

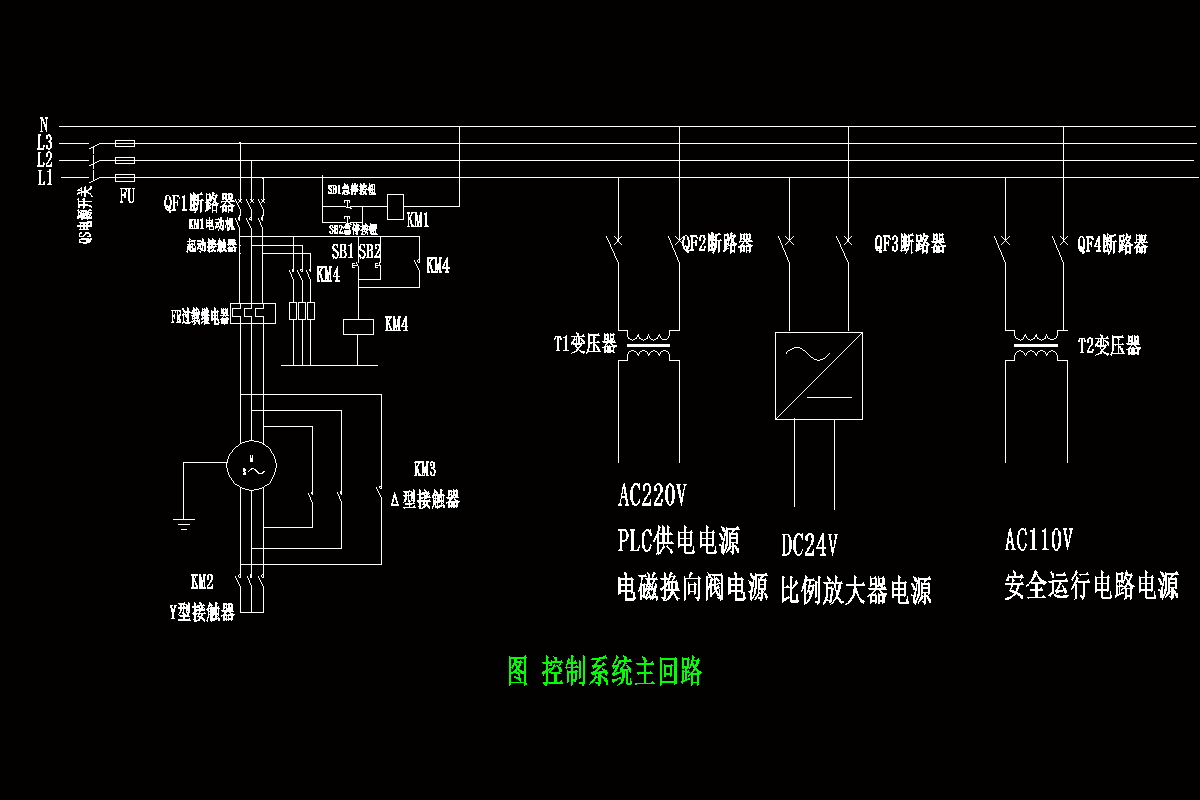

施工升降机是建筑施工中不可缺少的垂直运输机械，传统的施工升降机大部分采用的是在继电器控制下的电动机作为动力输入，通过减速器以一定的传动比拖动升降机吊笼上下运行。随着我国城乡的快速发展，施工工地对于施工升降机的要求也有了提高，因此对施工升降机控制系统进行改进具有很重要的意义。 本文主要是液压施工升降机控制系统的PLC应用研究。主控系统采用FX2N48MR-001PLC为控制核心,结合模拟量输出模块FX2N-2DA,并设计了施工升降的理想速度曲线。PLC系统完成了所有I/0信号和上位机串口通信信号的接收,根据其内部设计程序进行集中运算处理,实现了对液压施工升降机的控制系统的逻辑信号及速度控制。另外,还根据控制系统要求,设计了控制系统主回路、安全运行电路、电液比例控制回路等。
