M7702-滑板式送料拉深模具设计[含Proe三维图]长42 下载积分：50　资料编号： M7702

作品包括:

Word版设计说明书1份，共36页，约14000字

外文翻译一份

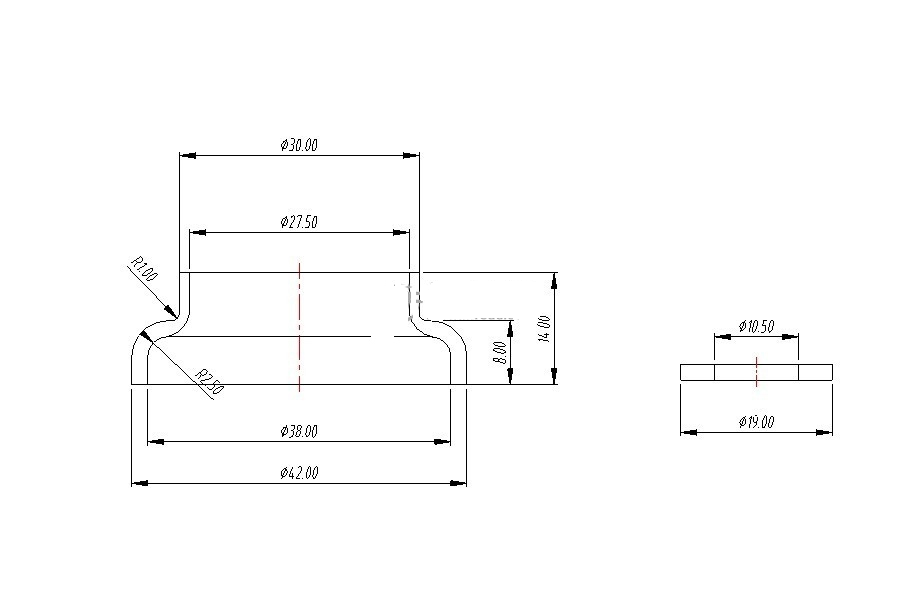

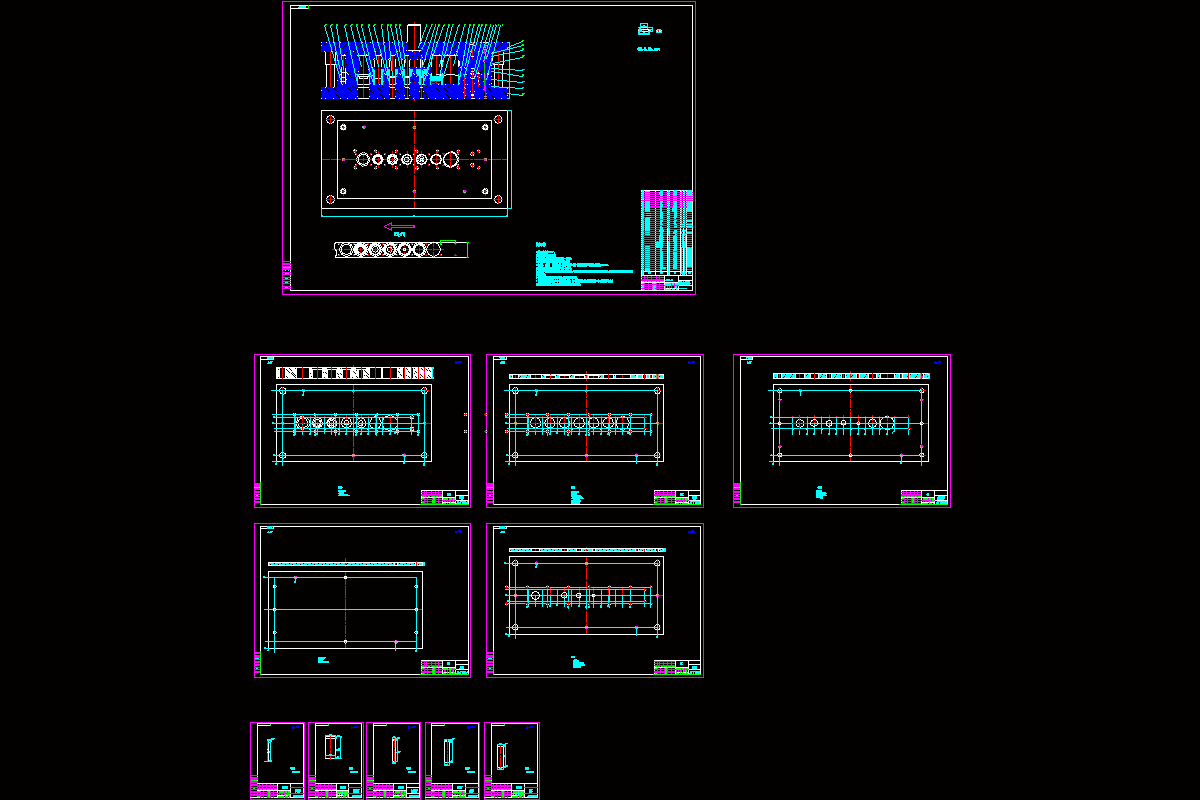

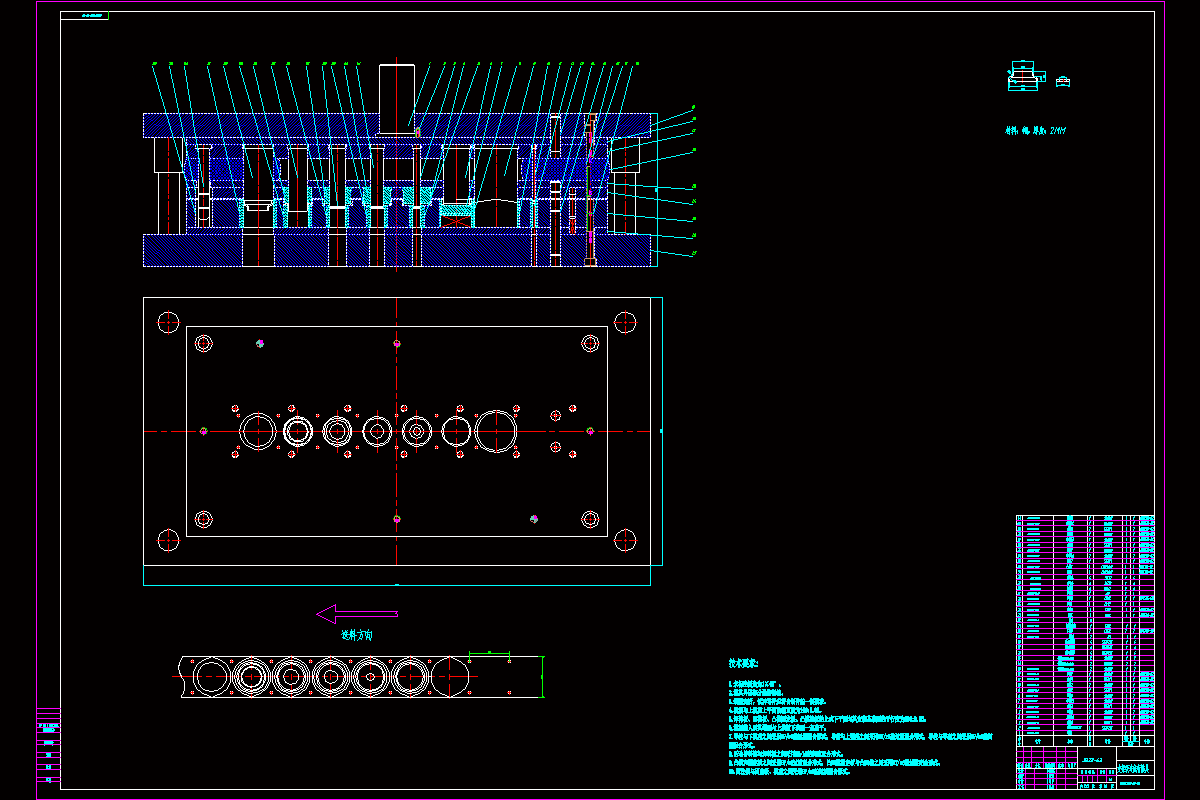

CAD版本图纸，共11张

Proe三维图一份

摘要

本文分析了滑板的工艺特点，其中包括利用CAD软件进行工件展开图的尺寸计算、工件的工艺分析、冲裁力的计算、模具设计的难点，确定了级进模的排样方案和模具总体结构。该级进模有冲裁、空位、拉伸等9工位。详细介绍了凸模、凹模、固定板、卸料装置等零部件的设计和制造，以及压力机的选择。同时阐述了模具的工作过程、各成形动作的协调性、以及凸模和凹模镶块的装配间隙

关键词 级进模 工艺分析 模具设计 冲裁 拉伸
