M7722-保温水瓶瓶盖塑料件注射模设计[含UG三维图] 下载积分：50　资料编号： M7722

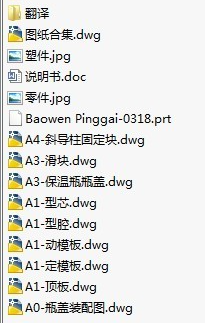

作品包括:

Word版设计说明书1份，共46页，约18000字

外文翻译一份

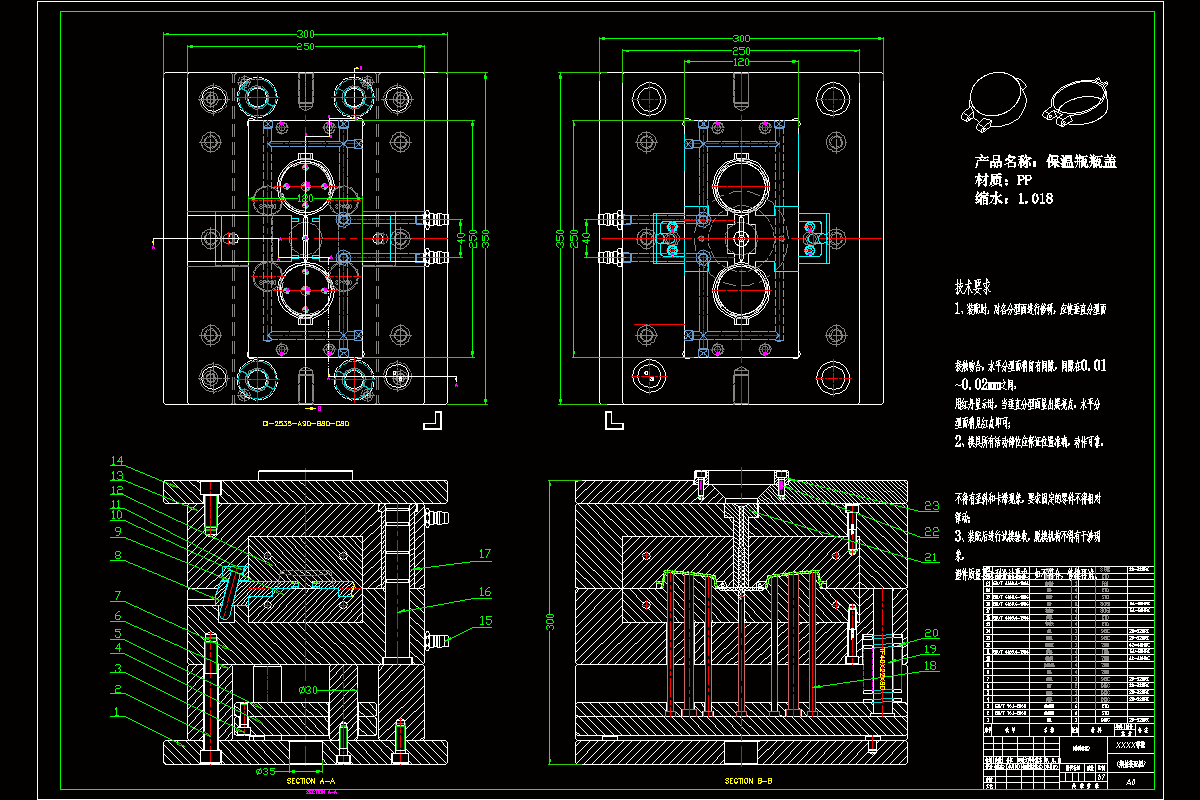

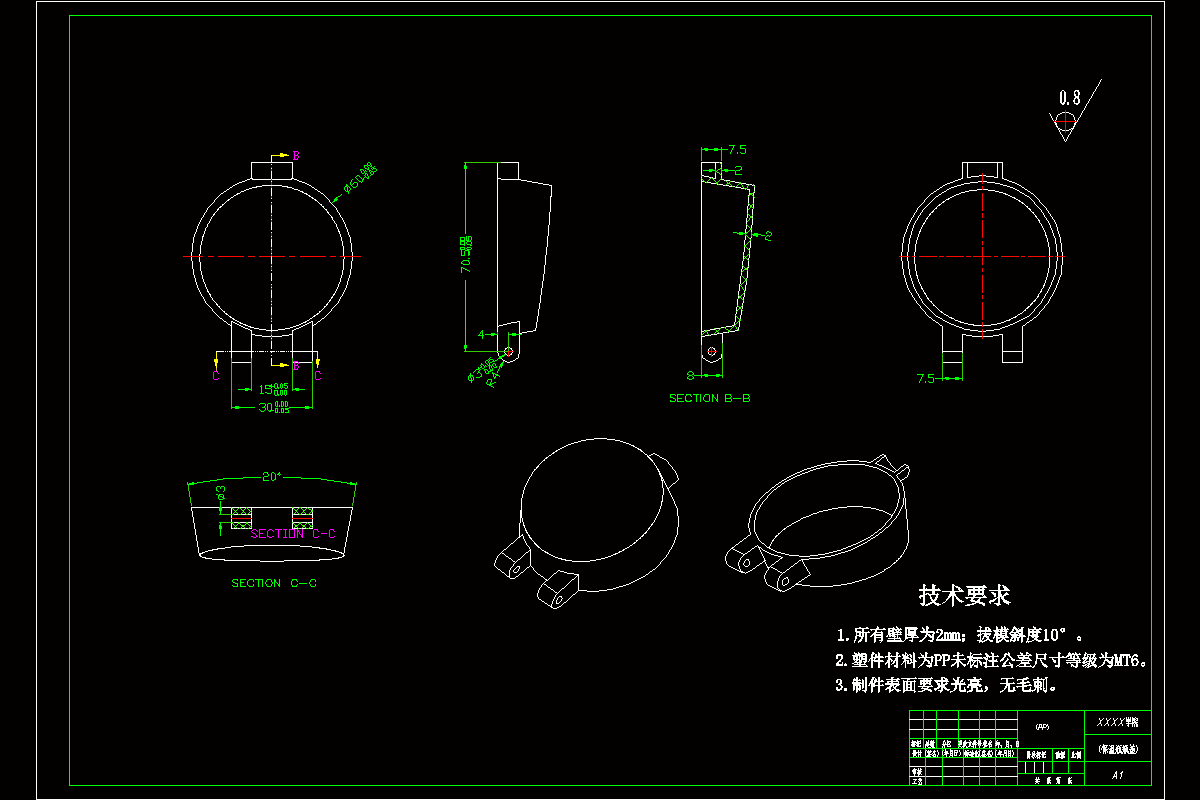

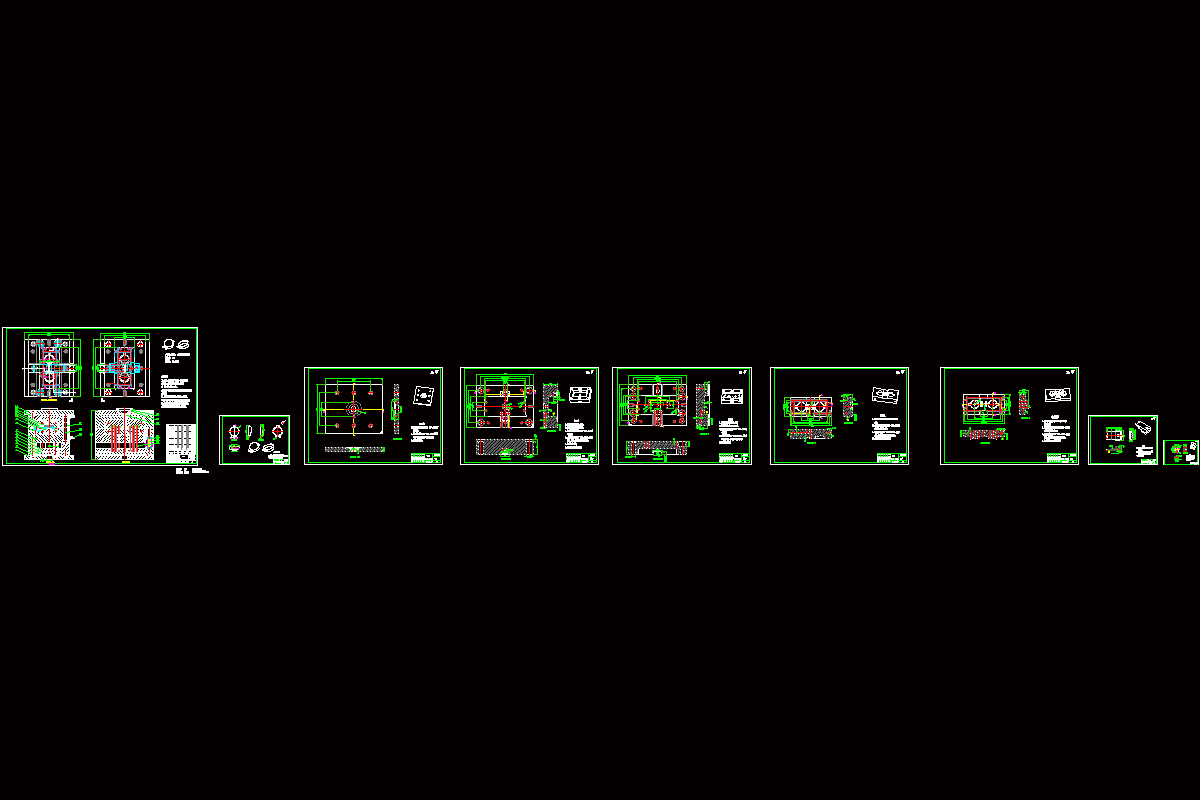

CAD版本图纸，共9张

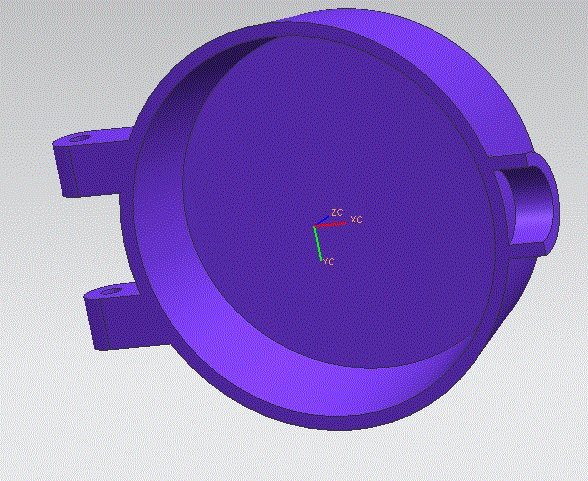

UG三维图一份

摘要

根据塑料制品的要求，了解塑件的用途，分析塑件的工艺性、尺寸精度等技术要求，选择塑件制件尺寸。本模具采用一模二件，点浇口进料，注射机采用海天250X1B型号，设置冷却系统，CAD绘制二维总装图和零件图，UG绘制3D模具图，选择模具合理的加工方法。附上说明书，系统地运用简要的文字，简明的示意图和和计算等分析塑件，本设计详细地阐述了瓶盖注射工艺分析的参数化设计过程，给出了注射模具设计的一般步骤。在对产品进行结构分析和工艺分析的过程中，分析注射机选择的主要依据，并对主要参数进行了校核。在模具的结构设计的过程中，举出了各部分设计时应参照的原则，并结合本课题进行了具体的分析。在分型面的选择问题上，本设计通过分析比较，选择了一种最佳方案。重点分析设计了调温系统，说明了调温系统对产品成型的重要性，详细计算了进、出模具的热量，最终确定散热面积、冷却水道直径、冷却水道长度等工艺参数。在设计完结构后，对模具的安装进行了大致的说明，对模具的开合动作做了必要的分析，对试模过程中可能出现的问题做了详细的分析，并提出了相应的解决方法。使用NX UG进行三维造型贯穿整个设计过程，使设计变得很轻松，也可以及时地发现模具中的干涉等问题从而作出合理的模具设计。

关键词：机械设计；模具设计；CAD绘制二维图；注射机：瓶盖；保温瓶瓶盖
