M7744-型材自动切割机设计[含SW三维图] 下载积分：100　资料编号： M7744

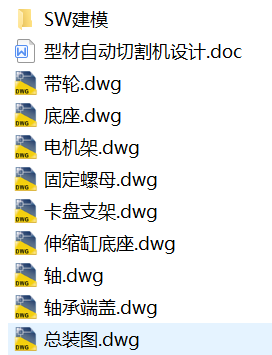

作品包括:

Word版设计说明书1份

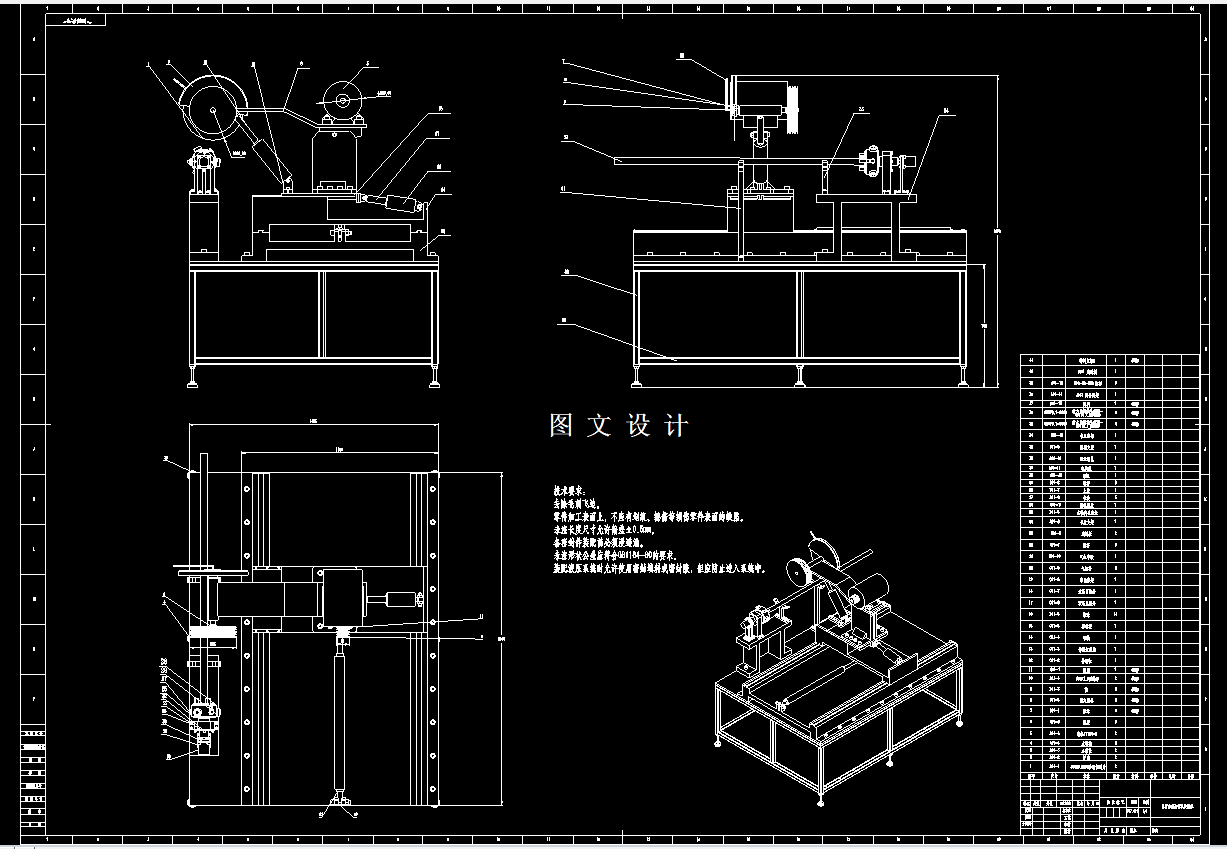

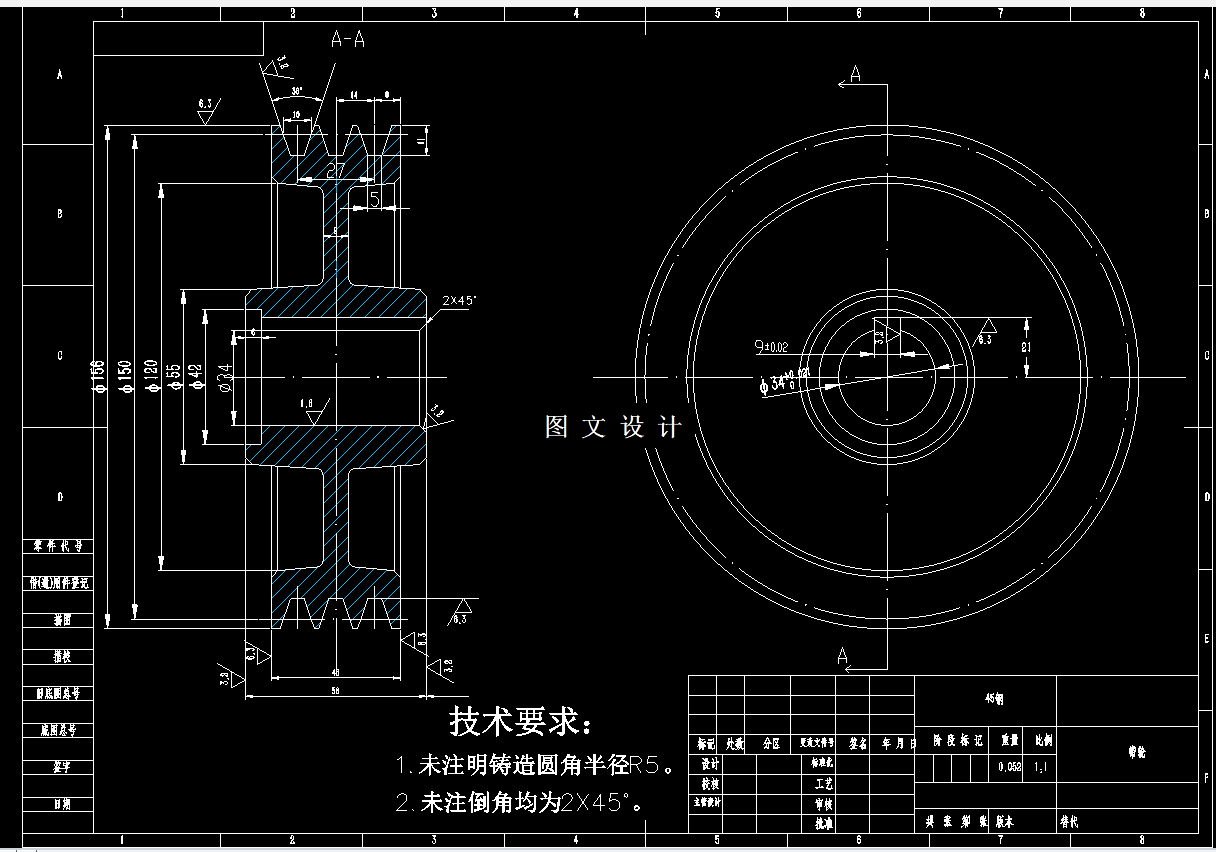

CAD版本图纸，共9张

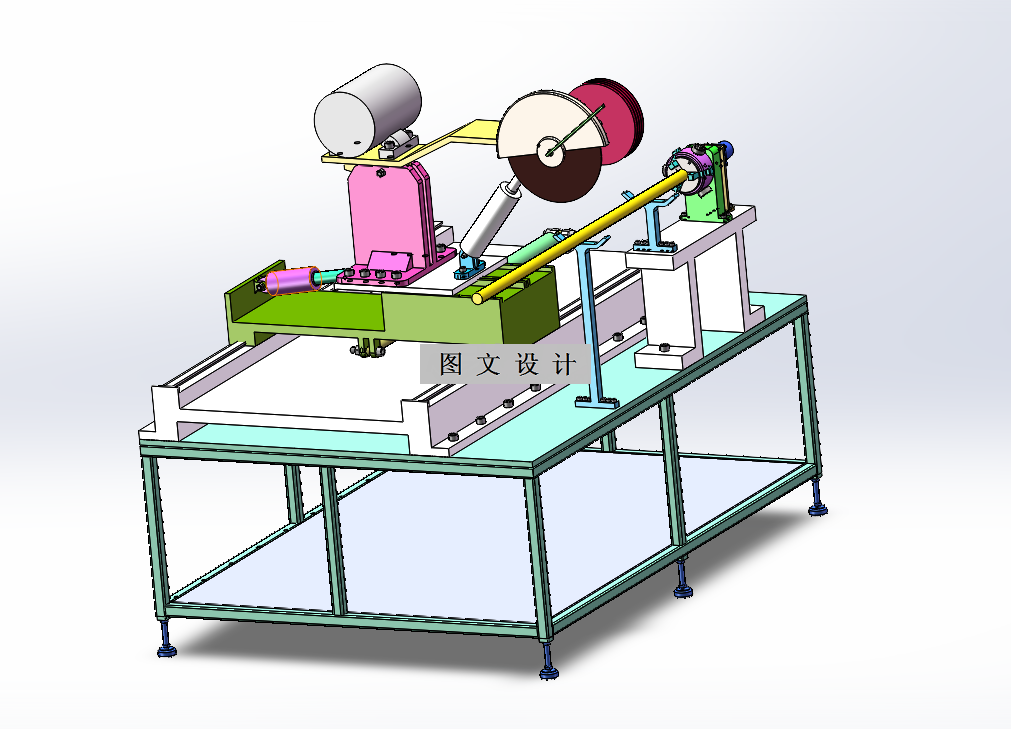

SW三维图一套

摘要

在深入观察和研究切割过程的基础上，本课题以机电一体化系统设计思想为指导，对整体造型、机械结构以及控制系统进行了全面的规划与设计, 这款型材切割机电一体化系统精心构建，主要包含四个核心部分：坚固的机械本体、精密的电子控制单元、高效的执行器以及稳定的动力源。其运行机理主要依托电动机的高效能驱动特性，经由一套精密的带传动系统，促使切割片实现快速且稳定的旋转。为了确保电机与工作台间的稳定与灵活性，特别采用了巧妙的铰链支撑结构设计。这样的设计确保了传动效率，同时也提升了整体设备的稳定性和耐用性，确保了操作的稳定性和安全性。升降液压缸的精确操控能力确保了切割片能够在垂直方向上实现细微且准确的位移，从而高效且精确地执行预设的切割动作序列。这样的设计极大地提升了切割的精度和效率，确保了切割过程的精准度和效率。在操作过程中，通过精确的夹紧机械手，随动工作台可以准确地夹持型材，确保与型材的移动速度保持同步。在横向切割过程中，液压缸提供了灵活的调节功能，使切割速度能够根据实际需求进行精准调整。根据现场的实际操作反馈，这款切割机展现出了出色的性能。这款切割机展现了显著的优势，如动作迅速、运动平稳，以及便于与计算机进行联机操作。这些特点降低了工人的劳动强度，实现了自动化控制，极大地提高了劳动生产率。
