M7748-山地茶园深松施肥机结构设计 下载积分：100　资料编号： M7748

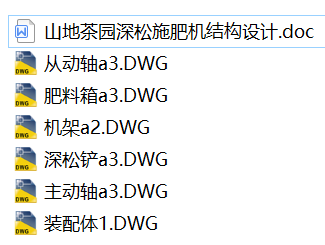

作品包括:

Word版设计说明书1份

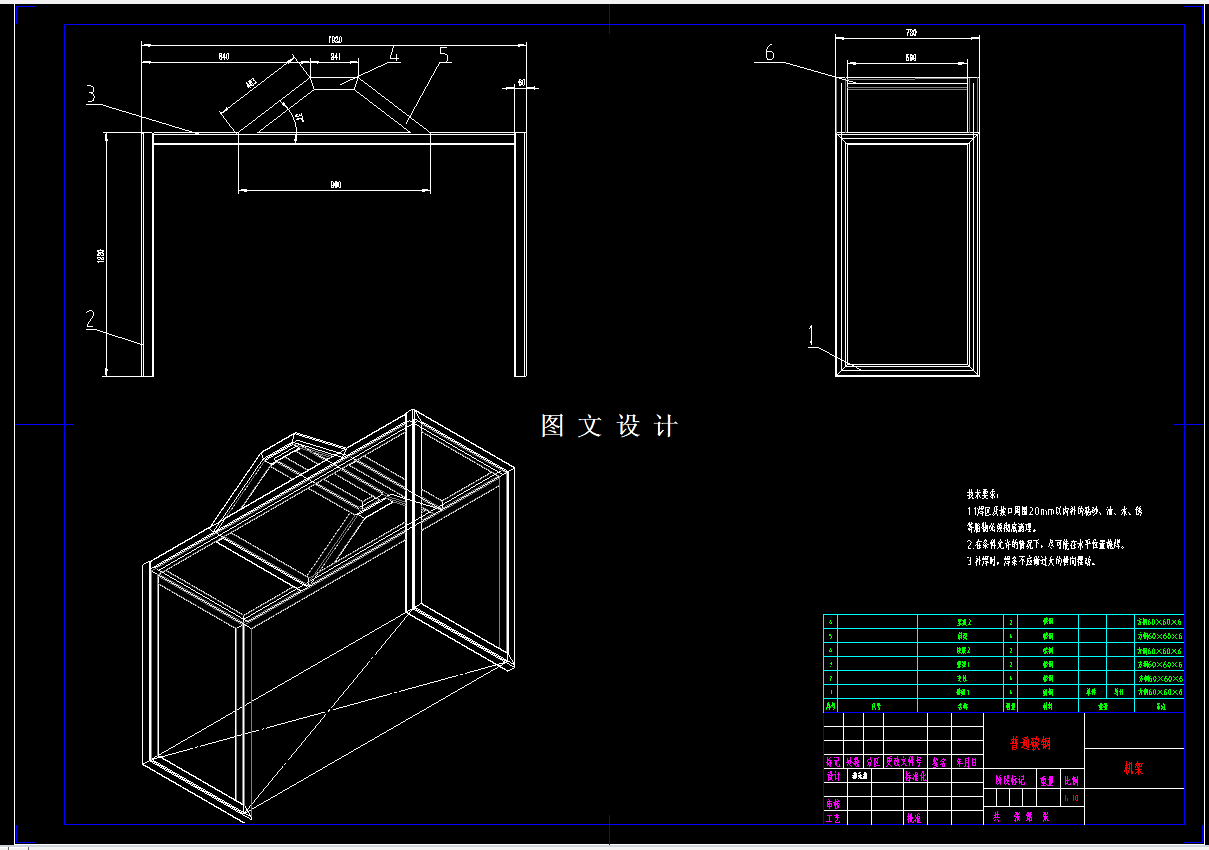

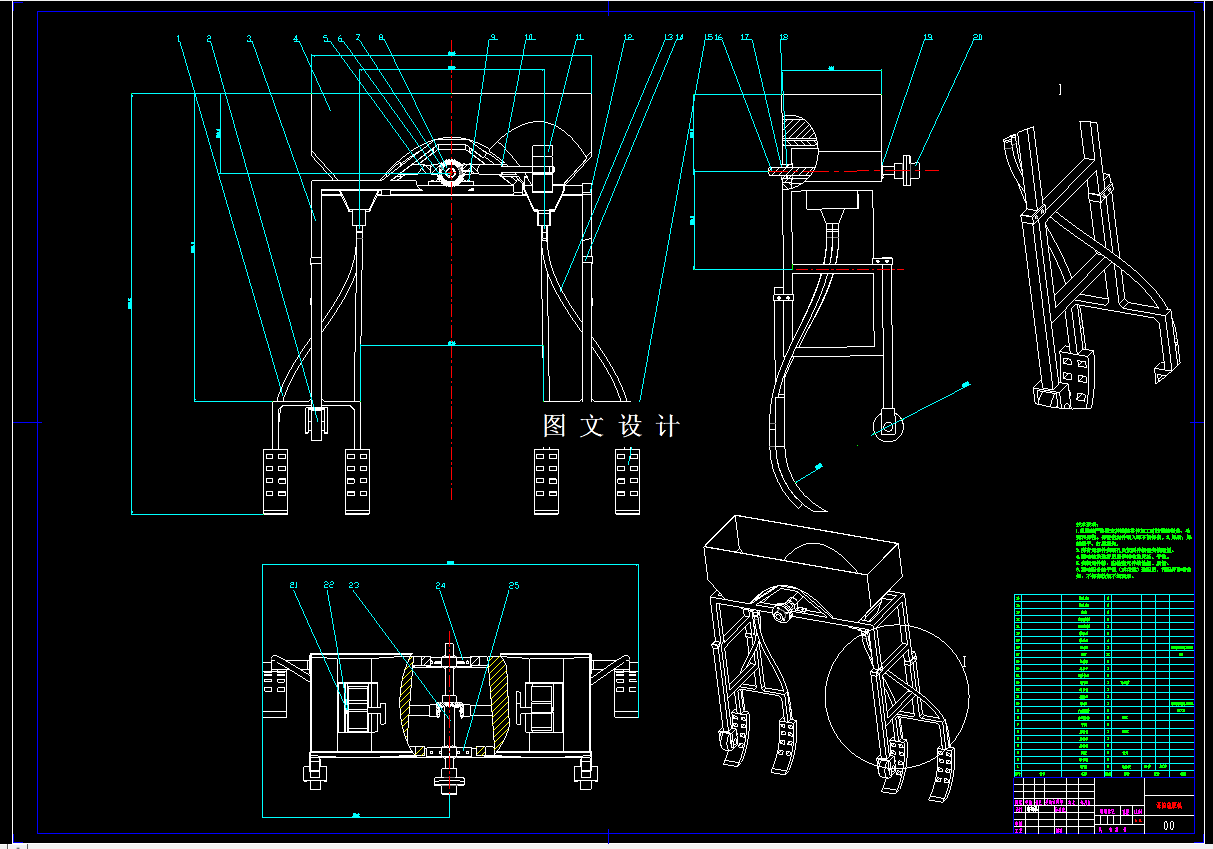

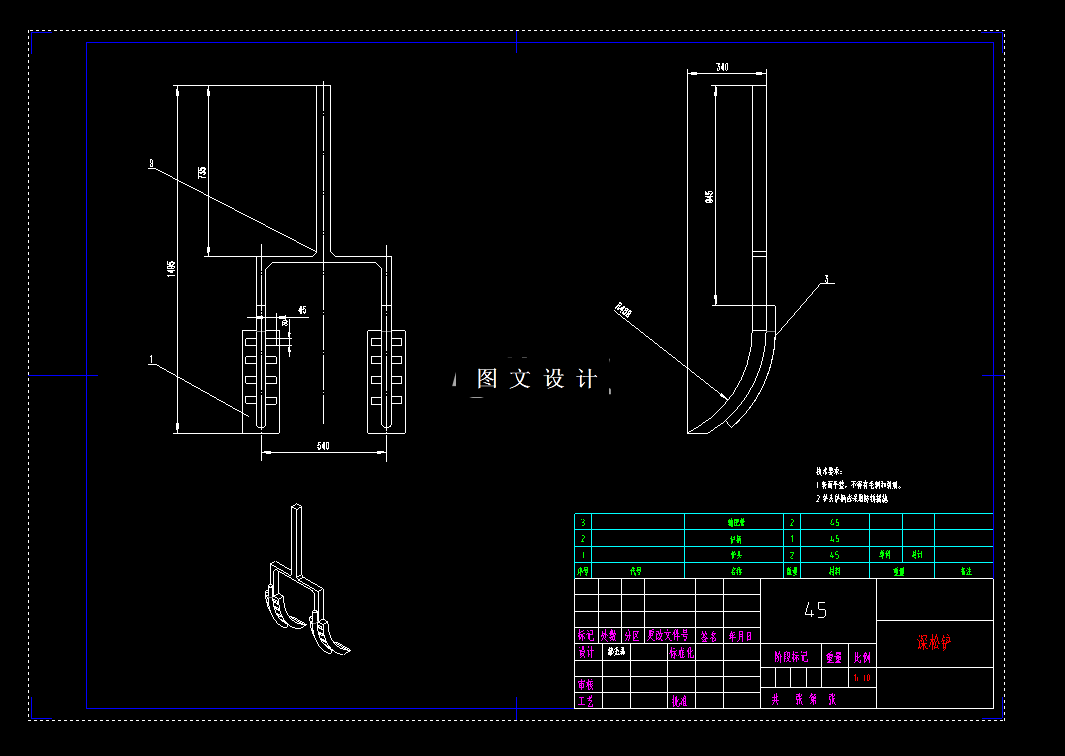

CAD版本图纸，共6张

摘要

茶叶是我国丘陵地区的主要经济农作物，许多农民以种植茶叶为生。由于我国的茶园主要分布在山区和丘陵地带，地形崎岖，土壤环境恶劣，因此茶园的深松、施肥和覆土作业在茶园管理过程中非常重要。这些管理措施可以改善土壤质量、增加土壤氧气和水分的透气性以及提供足够的营养供给，从而为茶树的生长提供良好的环境条件。茶园管理者需要重视和合理进行深松、施肥和覆土作业，以确保茶叶的生长和品质的稳定提升。 本次设计结合节省人力、节省劳动强度，设计一种可以进行深松施肥覆土一体的茶园施肥机。主要工作部件包括肥料箱、拨肥器以及深松铲，工作过程中将有机肥料倒入肥料箱，因肥料箱的对称结构，肥料可由重力直接到达拨肥器转动半径内，由拨肥器将肥料打碎以防肥料粘结，利于肥料的输送，深松铲由拖拉机行进带动铲的工作，深入土壤，达到深松的目的。该设计采用履带拖拉机牵引，采用圆锥齿轮传动进行行走作业。拖拉机主动轴通过联轴器与施肥装置主动轴连接在一起，从而实现动力的传输，再通过主动齿轮带动从动齿轮从而带动拨肥器的转动。结合机械专业知识的应用来完成本次设计。
