M7752-挖掘机回转装置的设计 下载积分：100　资料编号： M7752

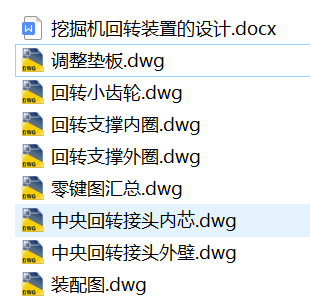

作品包括:

Word版设计说明书1份

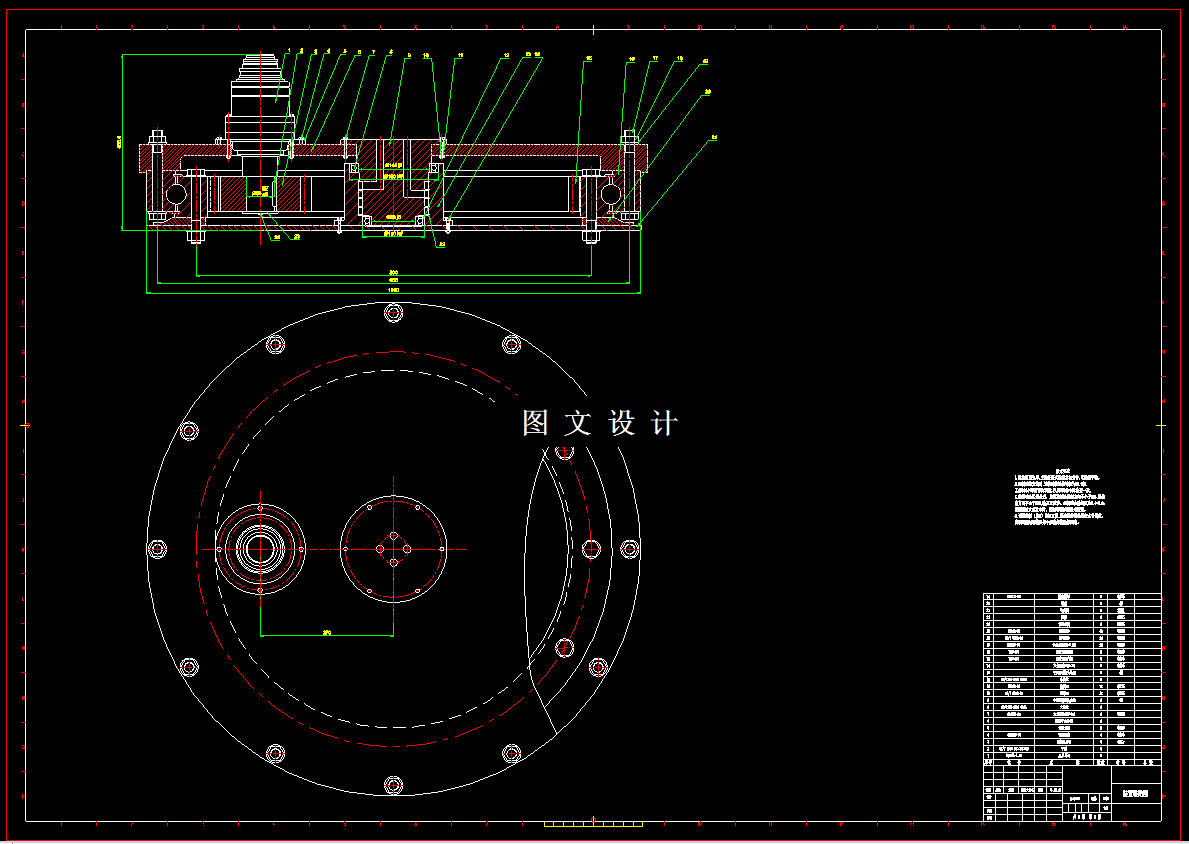

CAD版本图纸，共8张

摘要

液压挖掘机回转装置由回转支撑、传动机构和回转平台组成。回转支撑为内圈带有齿的轴承。使用螺栓将回转支撑的外圈与回转平台装配,同样使用螺栓将回转支撑的内圈与底架装配。挖掘机工作时，液压马达固定在回转平台上,小齿轮与回转支撑内的大齿轮相啮合。通过这种方法小齿轮绕自身的轴线自转的同时带动回转平台绕其回转中心进行回转。挖掘机回转装置的设计需要分析其工作原理及结构，确定零部件的组成，然后选取合理结构进行受力分析及各个部件的计算校核。整个回转装置中，作为回转主体的回转支撑较为重要，需要着重进行分析选型及计算。驱动方案的选择，同时需要考虑操控传动的处理方式。
