Z1556-红枣去核机结构设计 下载积分：100　资料编号： Z1556

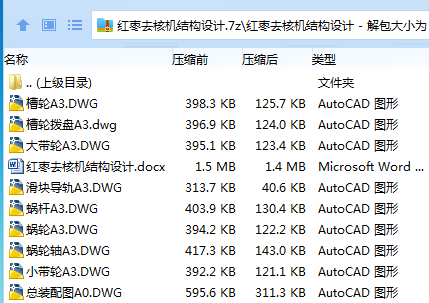

作品包括:

Word版设计说明书1份，共30页，约10000字

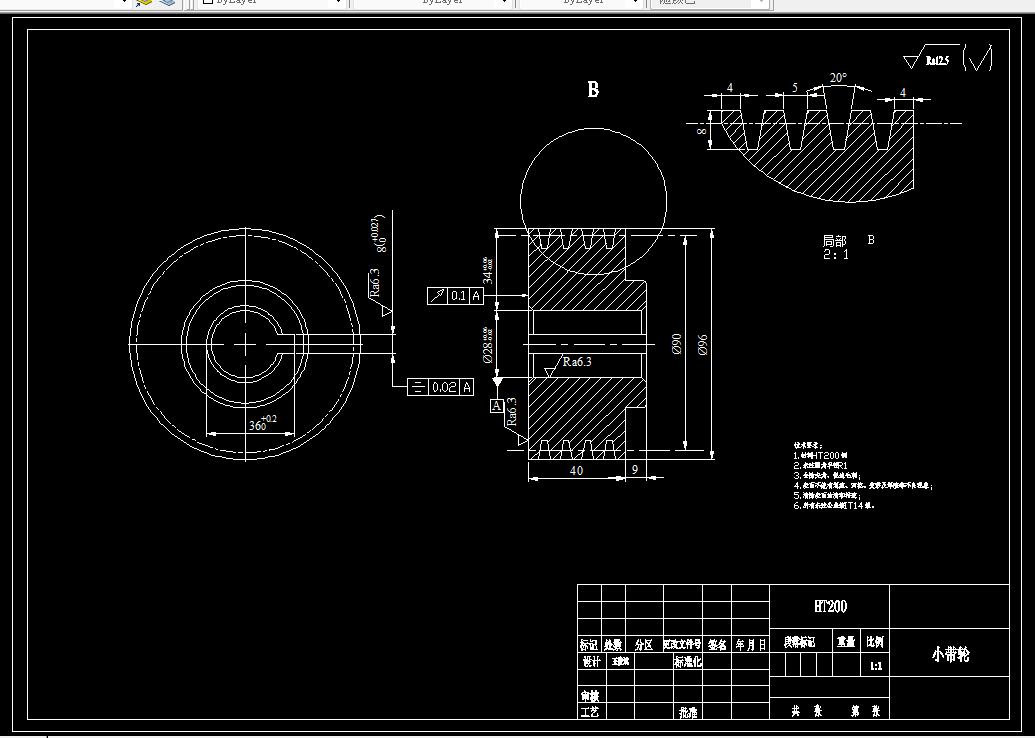

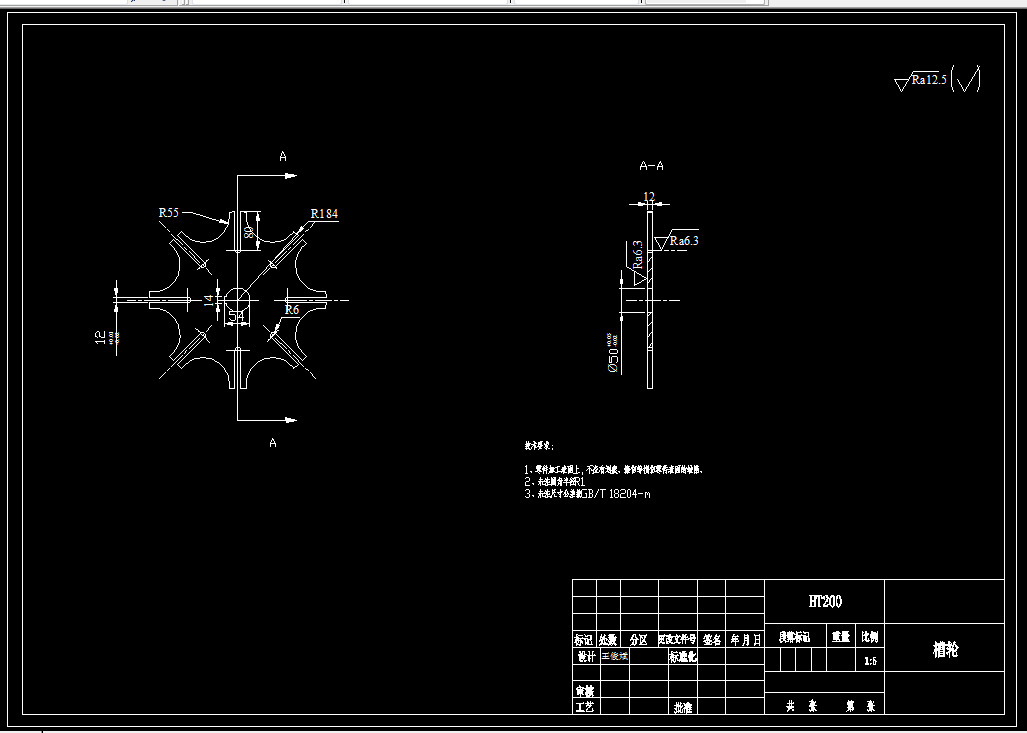

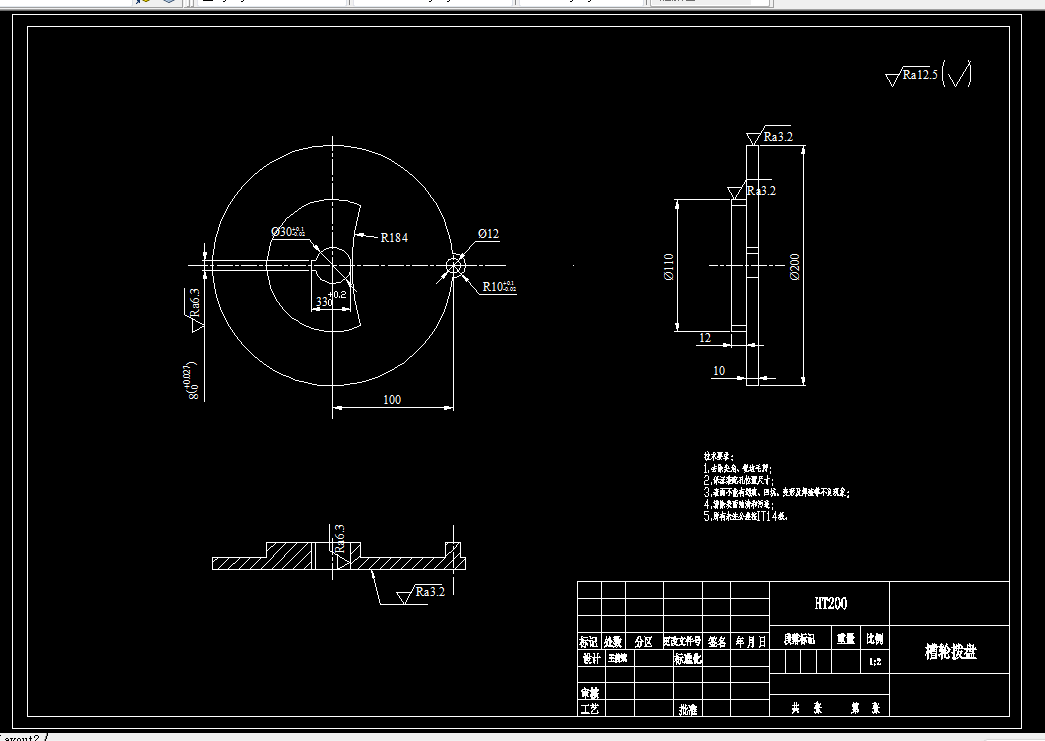

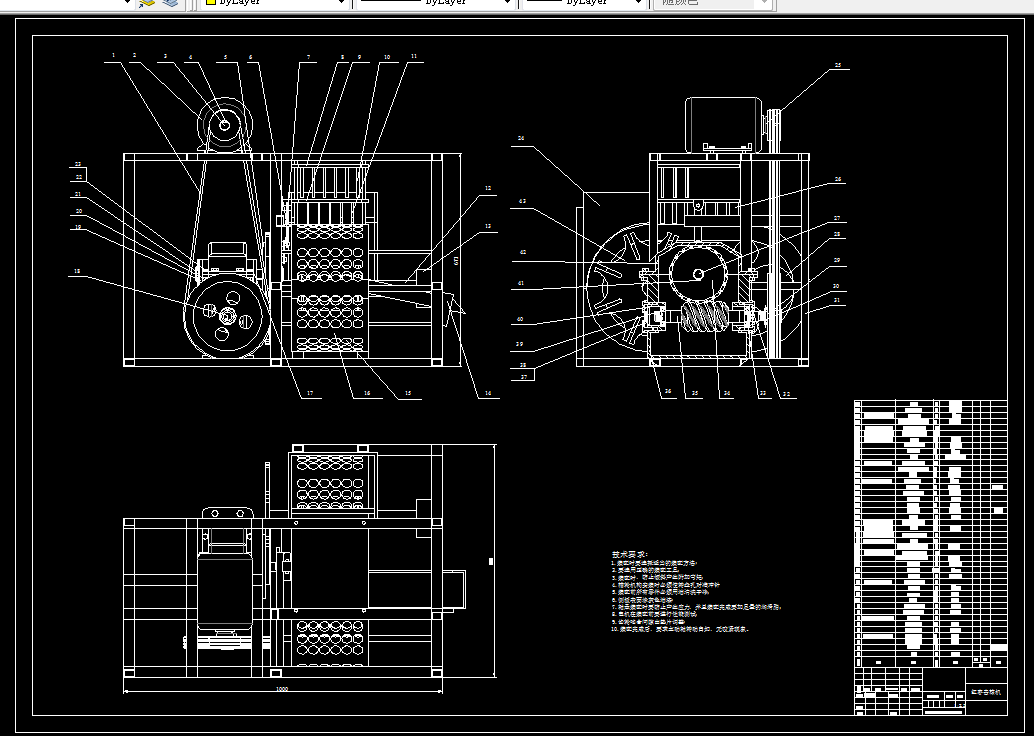

CAD版本图纸，共9张

摘    要

这几年，随着时代的进步，人们对于食补的观念得到了广泛的普及，而红枣也因其营养价值丰富而被人们所推崇。红枣含有丰富的维生素，味道鲜美，种类繁多。所以受到了所有人的喜爱。因此，对红枣高效去核技术的研究和初加工、深加工根据用途的不同进行研究，会使人们的生活便捷性得到更好的改善。所以，红枣去核装置的设计研究，必将使红枣产业发展的更好。

本文以上述需求为背景，对发展红枣去核机进行论述，并且对我国农机科研应用红枣去核机进行了总结。了解目前红枣去核机器所采用的去核原理，还有它的问题是什么？根据去核机的设计特点及其技术参数，设计了去核机的构造方法与元件组成，整机由执行装置、传送盘的设计、间歇机构的设计、曲柄滑块装置的设计和机架组成。其中执行装置用下针盘连接插针和顶枣针，插针长度为80mm；插针的作用是去除红枣内部的枣核，然后上针盘连接顶针，顶针直径为8mm是为了去除插针去枣核时所产生的废料；传送盘考虑到需要弯曲，所以采用橡胶材质孔径为30mm；间歇机构采用槽轮装置，曲柄滑块机构通过圆盘、连杆和滑动导轨进行连接，最后采用了Solidworks软件建立了机械中所有元件的三维建模，并完成了装配，然后导出二维图。根据去核机的构成及其各部分间的交互关系，对去核机重要传动部分做出了选型和参数设计。

关键词：红枣；去核机；槽轮结构；设计效核

目    录

1  绪论 1

1.1  研究背景和意义 1

1.2  国内外研究现状 1

1.2.1国内研究现状 1

1.2.2国外研究现状 2

1.3  研究内容 2

1.4  研究路线 3

2  红枣去核机整体方案分析 4

2.1  总体方案确定 4

2.2  相关工作参数确定 4

2.3  上下料装置方案确定 5

2.4  间歇运输机构方案确定 5

2.5  往复机构方案确定 5

2.6  传动系统方案确定 5

3  传动系统的设计 7

3.1  电动机的选型 7

3.2  传动装置的能量损耗效率 7

3.3  分配各级传动比 7

3.4  各轴计算 8

3.5  V带的设计和计算 8

3.5.1  功率计算 9

3.5.2  确定大小带轮直径 9

3.5.3  计算带长 9

3.5.4  中心距与包角 10

3.5.5  求 V带的根数 10

3.6  普通蜗轮蜗杆传动设计计算 10

3.6.1  蜗轮蜗杆材料选择 10

3.6.2  按齿面接触强度设计 10

3.6.3  求弹性影响系数ZE 10

3.6.4  确定许用应力和中心距 11

3.6.5  蜗杆尺寸与直径 11

3.6.6  校核齿根圆弯曲疲劳强度和效率 12

 3.7  蜗轮蜗杆轴和滚动轴承的设计 13

3.8  蜗杆轴的校核以及键的选择与校核 16

3.9  润滑 17

4  关键零部件的设计 18

4.1  执行装置 18

4.2  传送盘的设计 18

4.3  送料料斗的设计 19

4.4  间歇机构的设计 19

4.5  曲柄滑块机构 21

4.6  机架设计 23

5  总结 24

参考文献 25

致谢 26
