M7785-户外钛杯模具设计 下载积分:60 资料编号: M7785

1.打开支付宝或者微信扫描二维码。
2.填写金额:60
3.添加备注,填写资料编号:
资料编号: M7785
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份

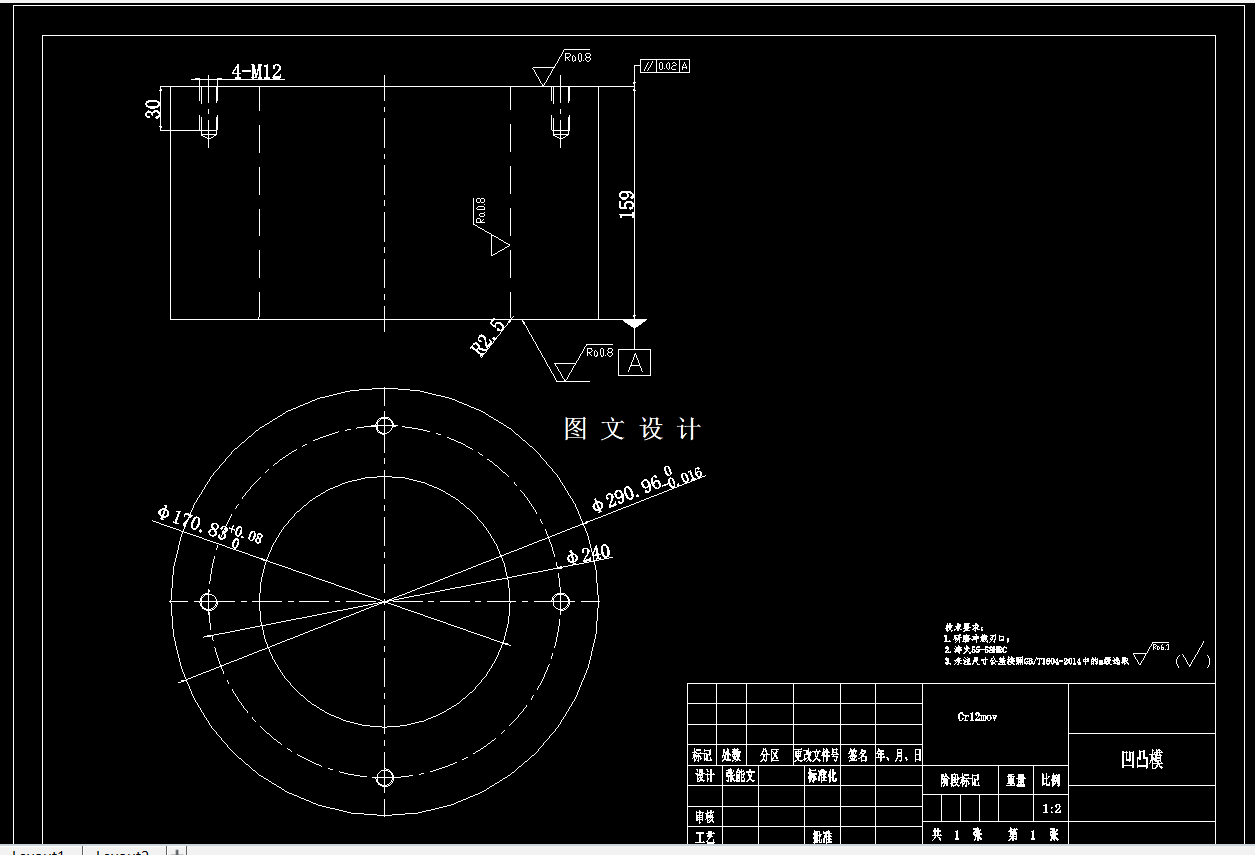

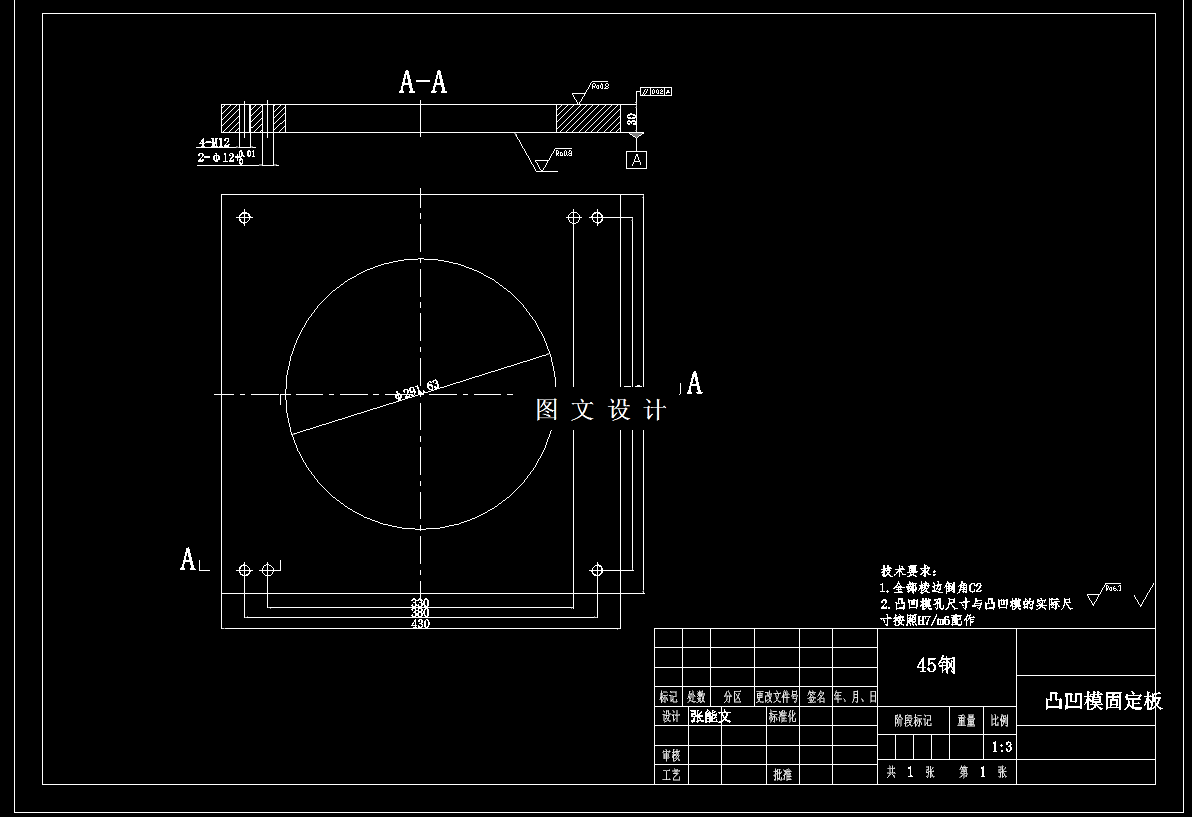

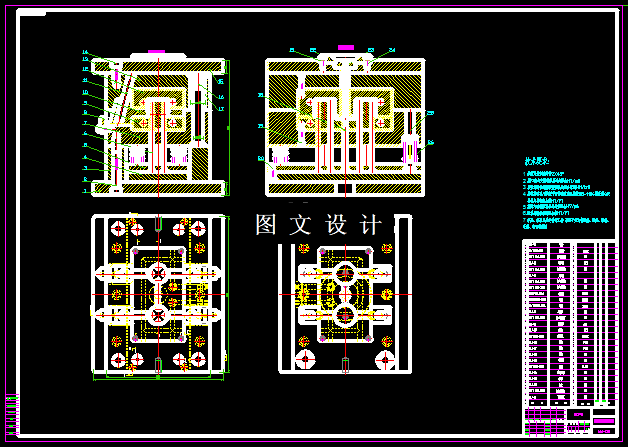

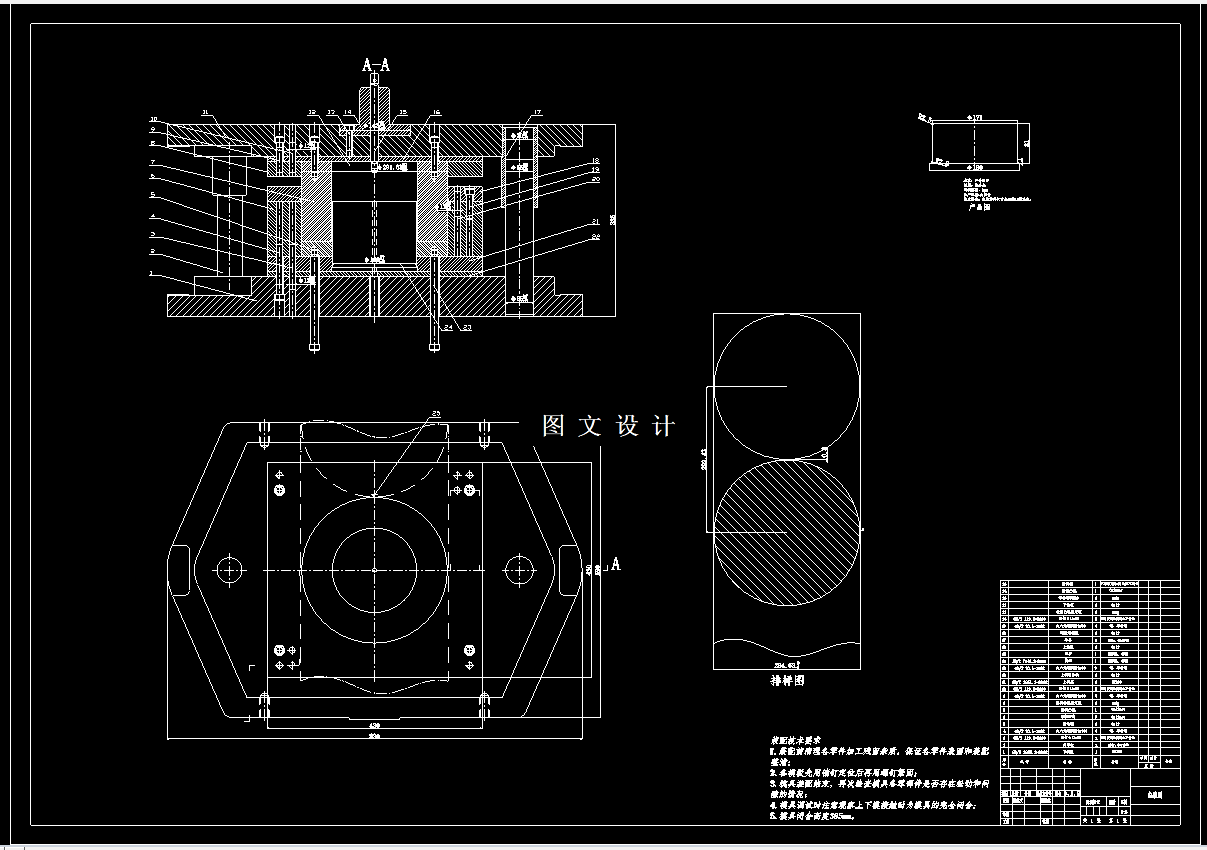

CAD版本图纸,共5张


摘要

依据模具设计的基本方法,首先分析户外钛杯零件的冲压工艺性,包括其外形特征、尺寸精度和冲压加工的特点。需要对钛合金的金属特性和加工难度进行分析,钛合金具有高强度高高硬度。在冲压过程中,钛合金可能会出现反弹现象,导致加工精度下降。钛合金相较于其他金属表面还容易出现划痕,冲压过程还容易变形。所以需要根据钛合金的特性设计出合理的加工工艺。根据工件的内部结构,特别是筒形结构,确定需要通过落料和拉深等2个主要工艺步骤来加工。对比不同的冲压工艺方案,最终选择复合模作为加工方案,并分析了复合模具的两种可能结构,选择了倒装复合模具。依据工件的冲压加工工作压力,选择合适的冲压器械。对冲压模具进行相关计算和分析,确保冲压质量和精度,根据拉深间隙值和其他参数,计算模具各部分的刀口尺寸。对模具所需的各个零件进行设计和选型。完成整个模具设计的梳理,确保设计的准确性和可行性。最后使用CAD设计软件绘制模具的二维装配图为后续的制造和装配提供详细的指导。
