M7801-电缆金属抱箍冲压成型一体机设计 下载积分:60 资料编号: M7801

1.打开支付宝或者微信扫描二维码。
2.填写金额:60
3.添加备注,填写资料编号:
资料编号: M7801
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

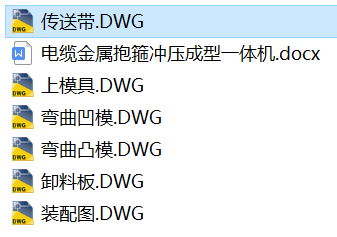

作品包括:

Word版设计说明书1份

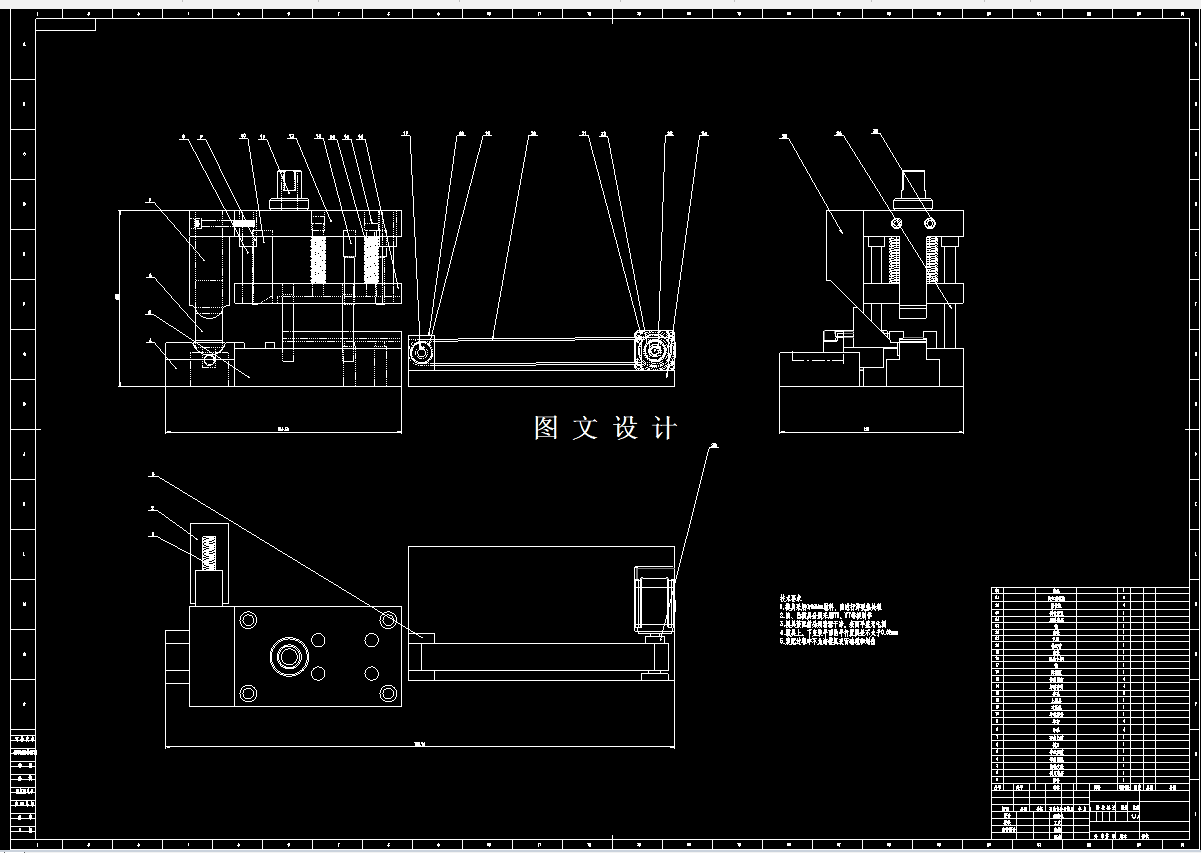

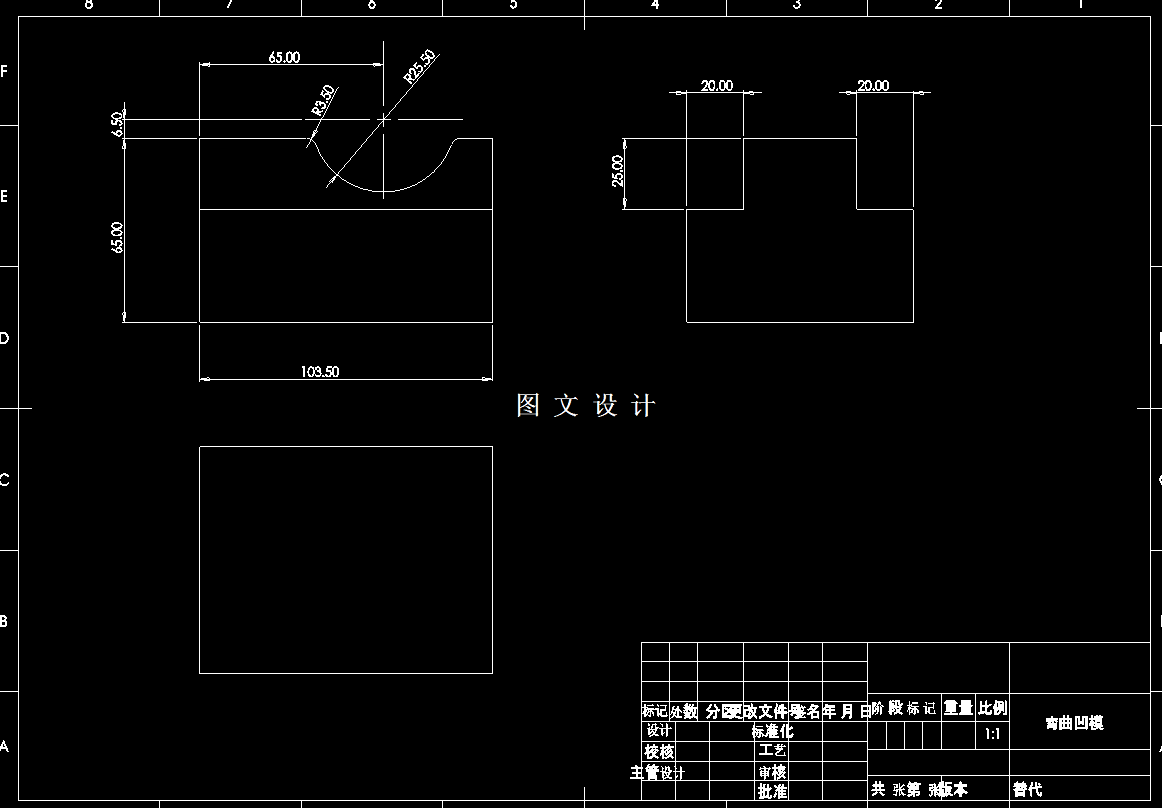

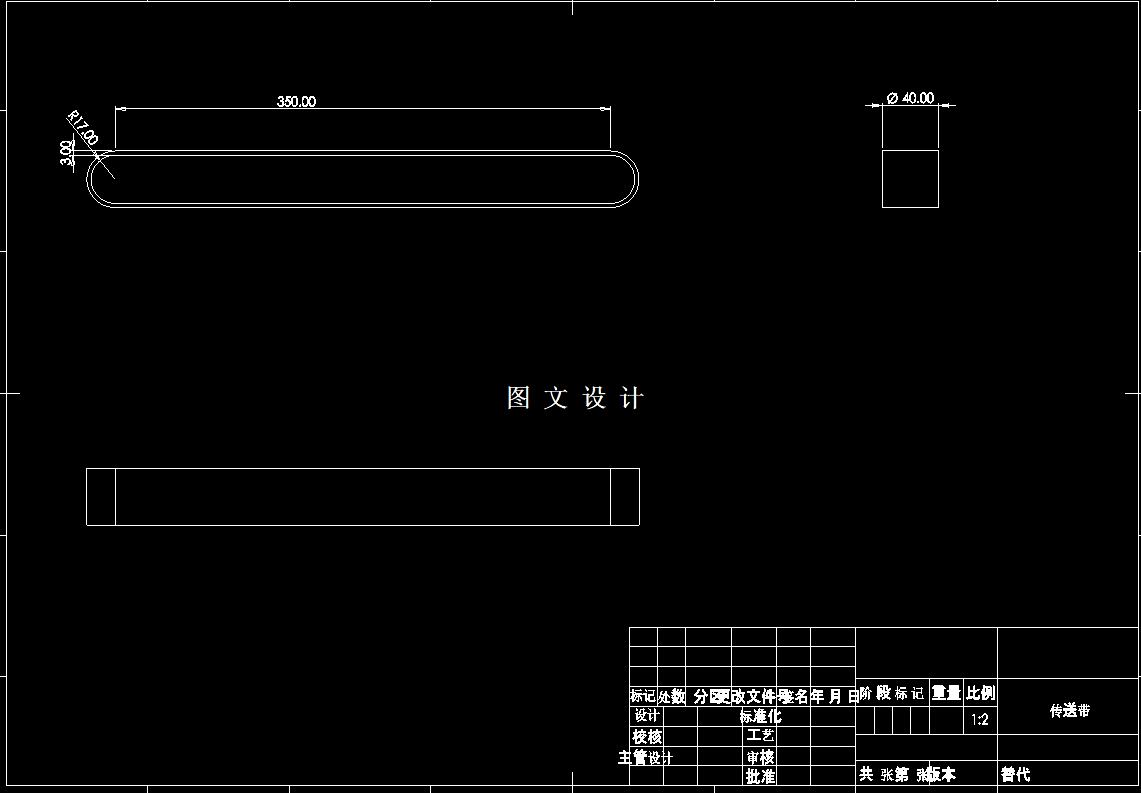

CAD版本图纸,共6张


摘要

近年来,城市化进程稳步提高,城市用电量提升,架设的电缆线路越来越多,金属抱箍的使用量也随之增加。电缆金属抱箍作为安装电缆的重要部件,其质量直接影响到电缆系统的稳定性与安全性。级进模作为一种高效、精密、实用的模具,十分适合抱箍这种大批量生产的零件。因此选择级进模作为设计的模具。 本文以金属抱箍零件图作为研究对象,对零件图进行工艺分析,完成模具总体结构设计,再对冲压工艺进行参数分析,计算总冲压力选择冲压机型。具体内容如下: 对零件图进行工艺分析,了解零件的材料和机械性能,根据零件图标注计算出毛胚的展开尺寸,在对材料进行分析设计出排样图。 根据零件工艺分析,设计合适的冲压方案,确定冲压模具为级进模。再完成送料定位方式的选择、模具导向方式的选择以及零件采用哪种方式来推卸工件。 依照冲压工艺的参数分析,对弯曲凹凸模完成基本尺寸的计算,并计算出凹凸圆角半径。还要确定模具间隙,完成冲裁刃口的尺寸计算。 最后计算所有的压力之合,依据总冲压力来完成冲压机的选型。
