M7867-ML170连续采煤机总体设计 下载积分：50　资料编号： M7867

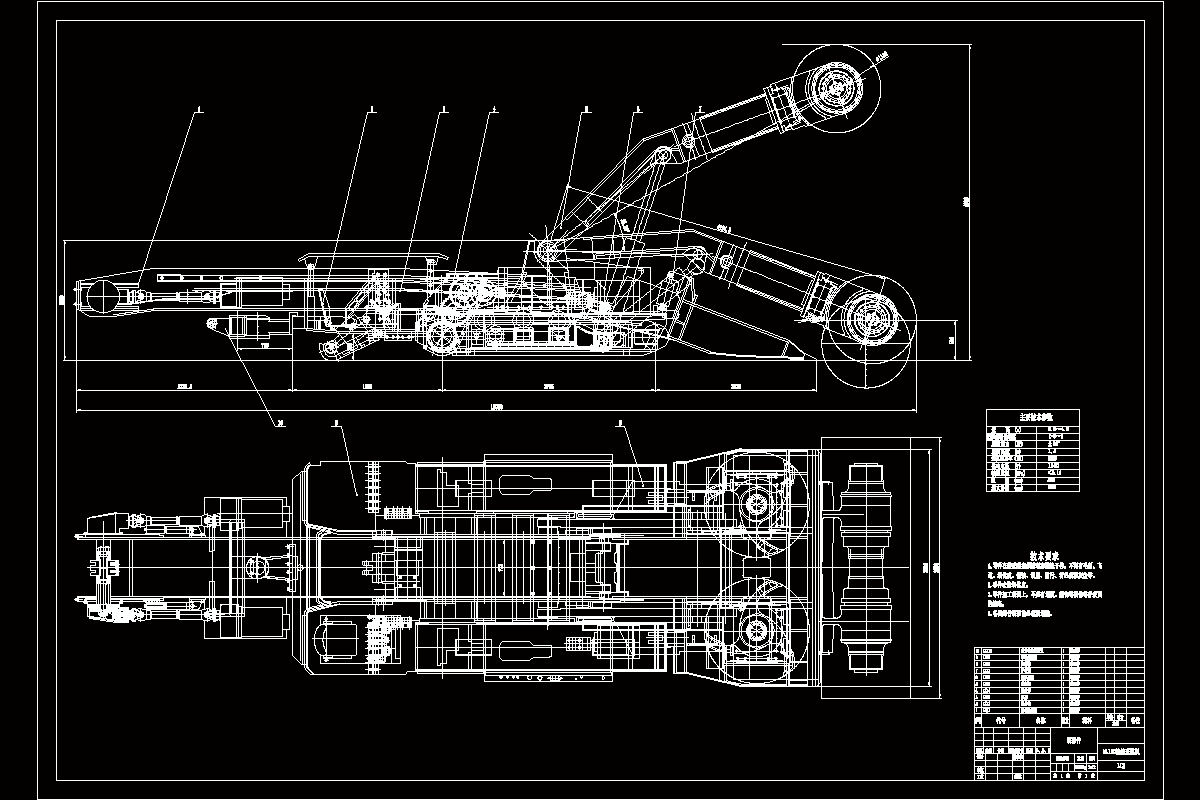

作品包括:

Word版设计说明书1份，共60页，约15000字

任务书一份

外文翻译一份

文献综述一份

CAD版本图纸，共5张

摘要

本次设计介绍了连采机的背景及国内外的应用，对连采机的进行了整体的叙述，未来的市场情况。介绍了连采机结构和工作原理；对连续采煤机进行整体的选型，以及各个机构和部件的优化设计，绘制了连采机的总装图和部件图。重点对截割部进行了选型与设计，从理论上研究了截割部齿轮减速器的设计方法，对传动系统的传动比进行了分配计算，并完成了校核，绘制了截割部的装配图、零件图。牵引部减速器的选型与计算、传动装置的设计和传动比方案的拟定以及电机的选型。合理的运用机械原理以及设计手册的知识、caxa绘图软件的设计完成了连采机的总体设计。

关键词：连续采煤机；截割部；减速器；传动装置

目录

1绪论1

1.1 ML170连续采煤机的基本概况1

1.1.1连续采煤机的发展历程1

1.1.2连续采煤机的前景发展2

1.1.3连续采煤机的国内外应用2

1.2设计的主要内容3

2 ML170连续采煤机总体方案设计4

2.1 ML170连续采煤机方案初选4

2.2ML170连续采煤机各部件的结构型式的设计4

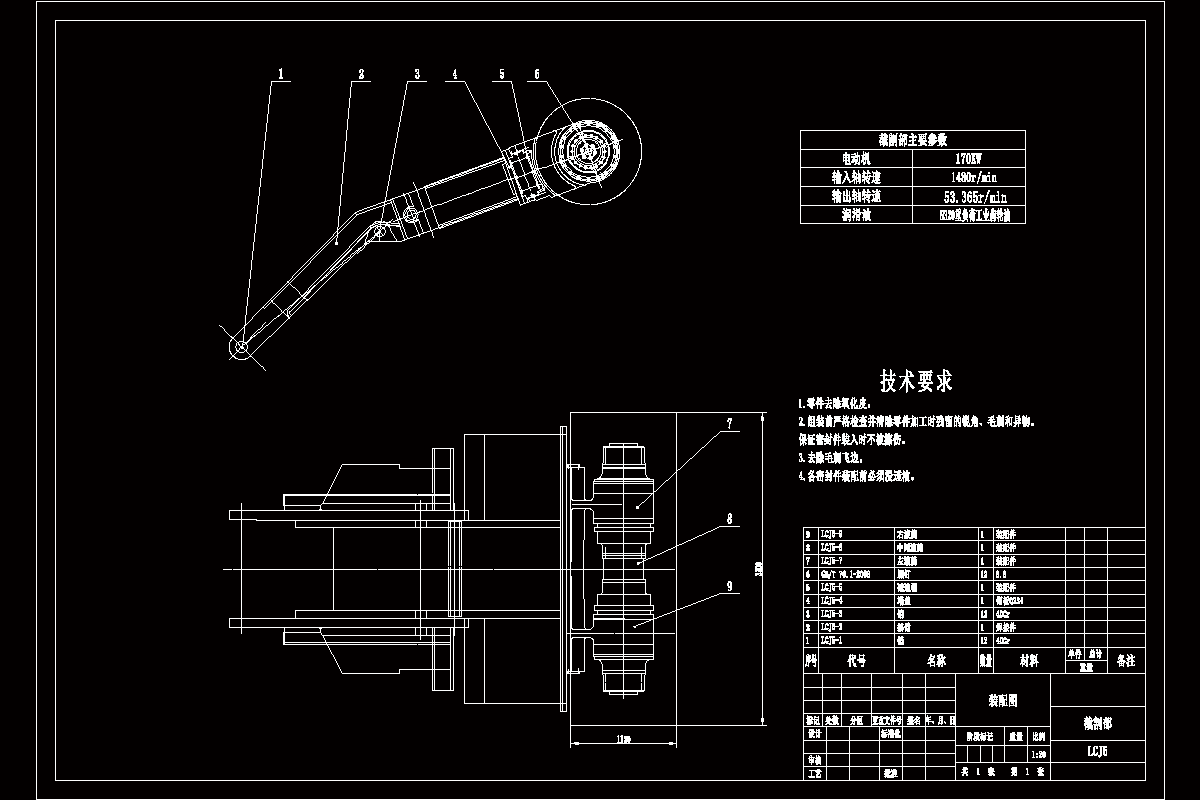

2.2.1截割机构的型式设计4

2.2.2装载运输机构的型式设计6

2.2.3行走机构的型式设计7

2.2.4冷却、除尘系统的型式设计8

2.2.5电控系统型式设计9

2.2.6液压系统型式设计9

2.3总体参数确定10

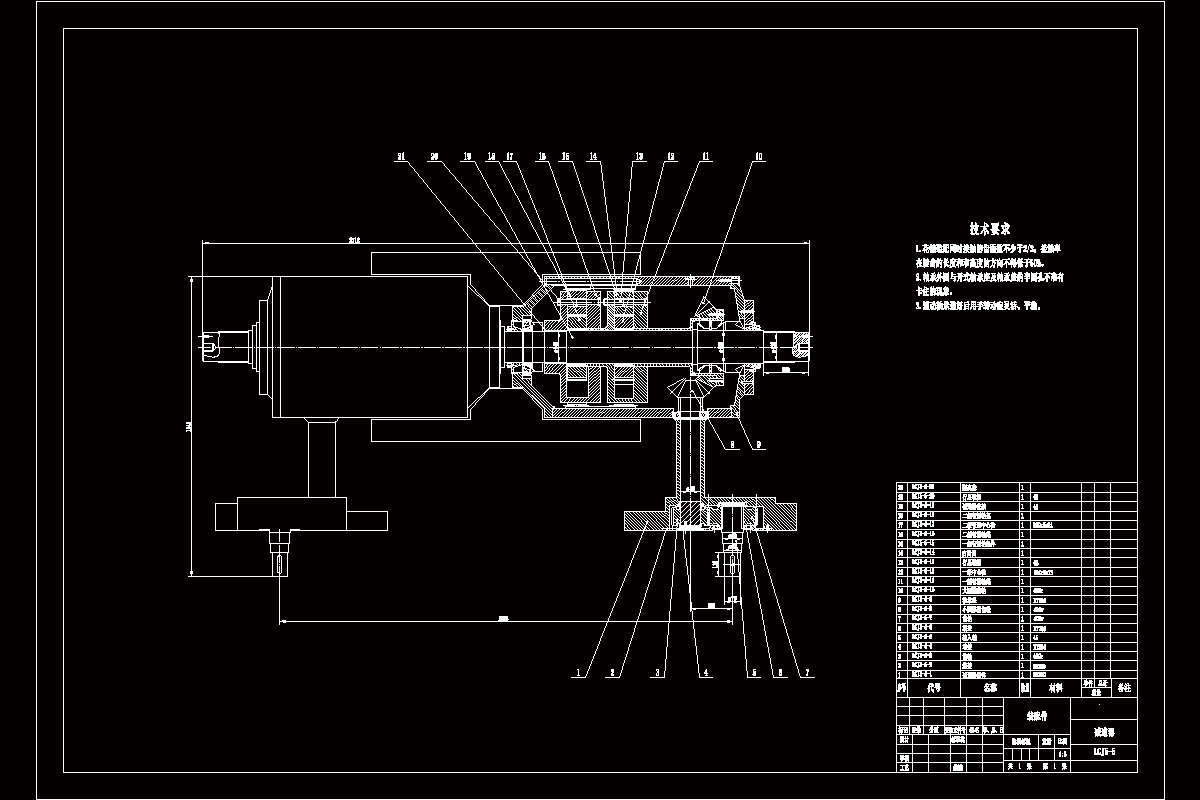

3截割部减速器的选用与设计12

3.1减速器的型式设计12

3.2减速器行星齿轮部分设计时的注意事项12

3.3传动装置总传动比的确定和各级传动比的分配12

3.3.1分配传动比12

3.3.2传动装置参数计算13

3.4四级减速器的具体设计计算15

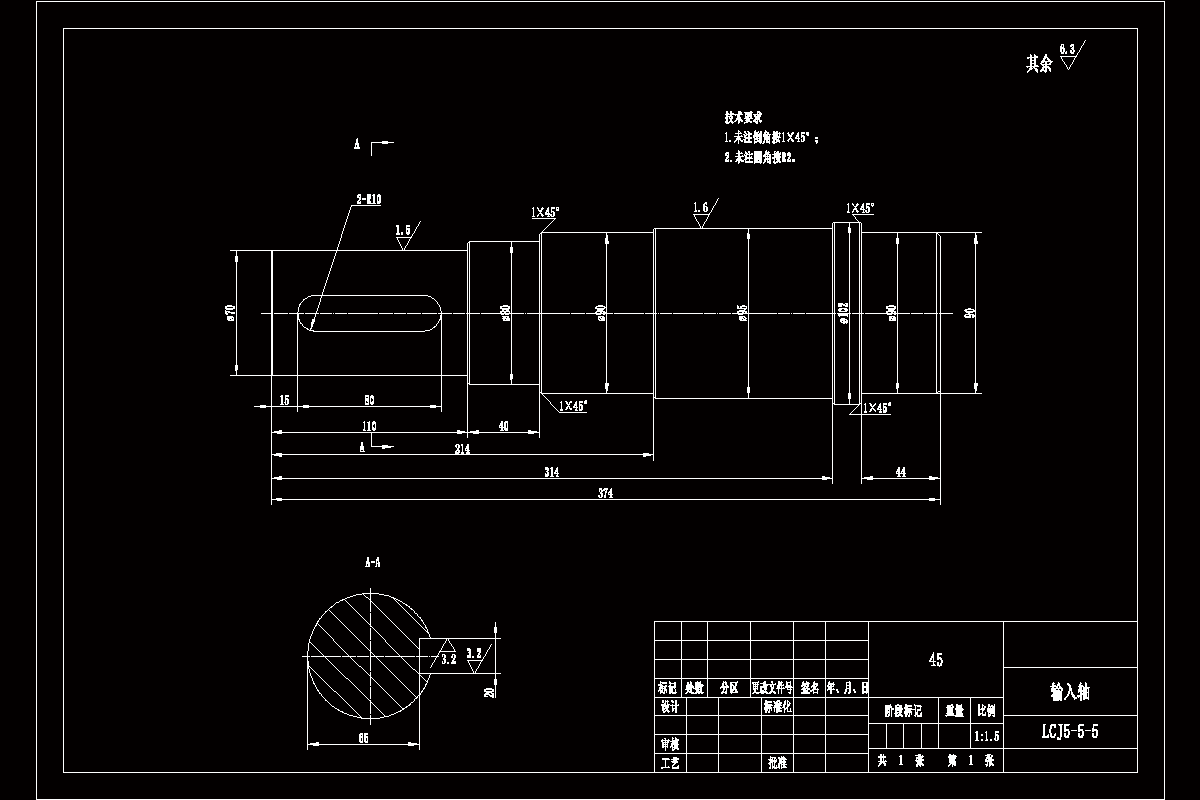

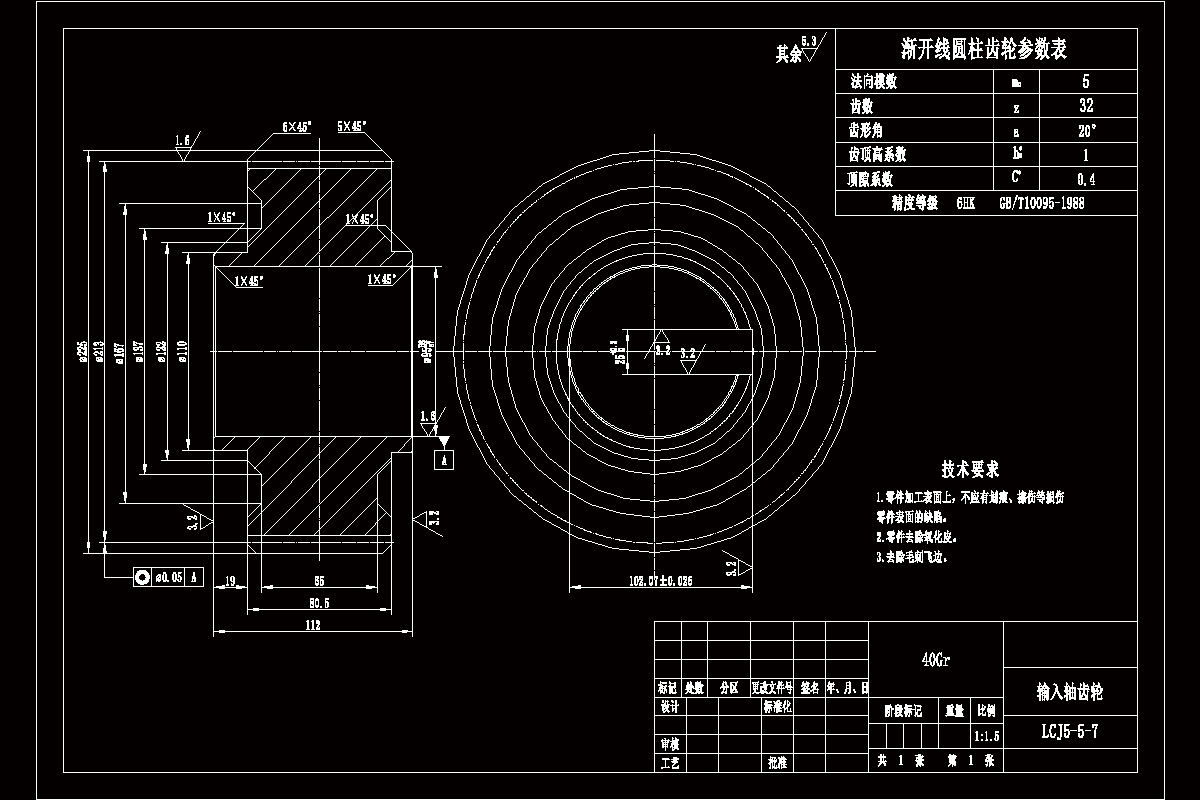

3.4.1计算第一级圆柱齿轮传动15

3.4.2计算第二级圆锥齿轮传动19

3.4.3计算双级NGW行星齿轮传动28

4牵引部的设计47

4.1牵引部电机的选择47

4.2对牵引部机械传动系统的基本要求47

4.3牵引部传动系统的设计48

参考文献54

致谢55
