M7931-立式摇臂钻床设计【含SW三维图】 下载积分：50　资料编号： M7931

作品包括:

Word版设计说明书1份

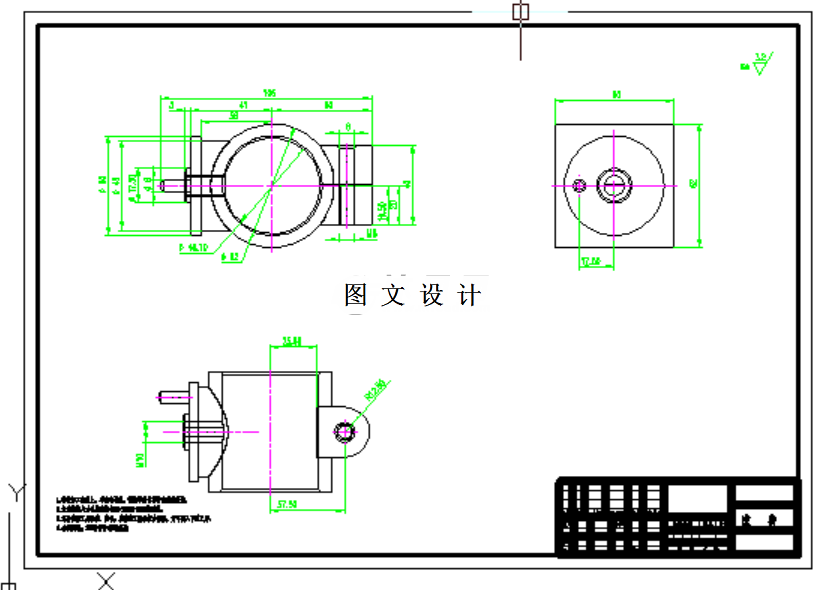

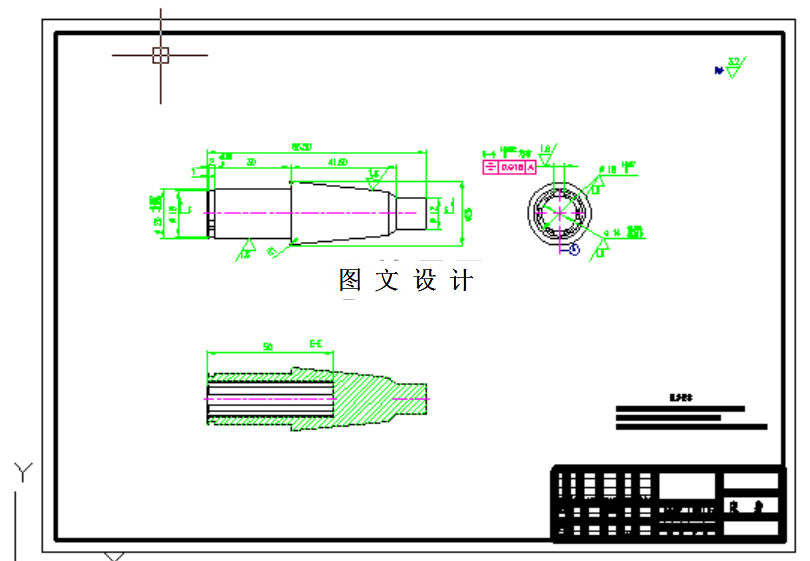

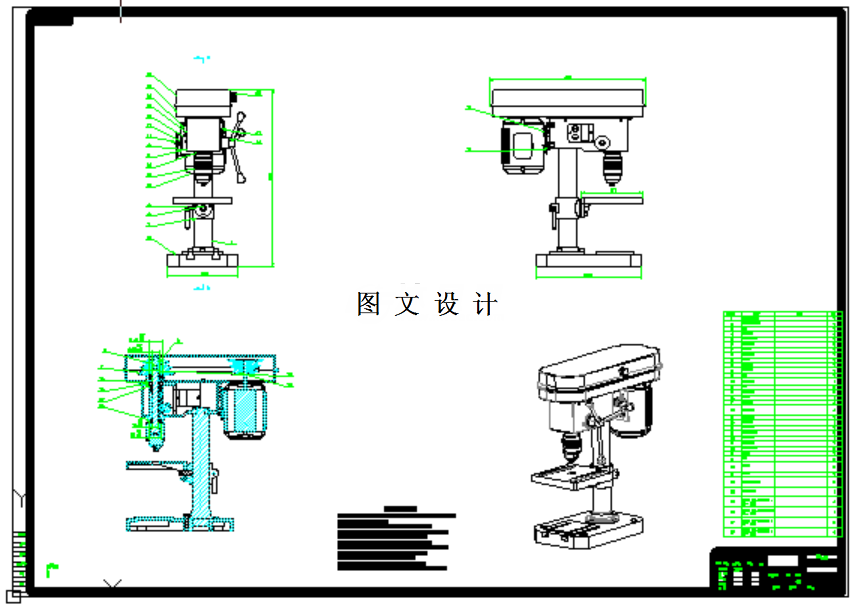

CAD版本图纸，共3张

SW三维图一套

摘要

摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床用于加工笨重工件或多孔工件上的中小型孔，主要由底座、立柱、摇臂、主轴箱、主轴工件台等组成。摇臂钻床工作时，摇臂可绕立柱旋转，主轴箱可在摇臂上做径向移动。这样可使钻头对准每一个被加工孔的轴线，以便进行孔加工。使用较灵活。一般工件钻孔时，常将工件装夹在工作台上。大型工件加工时，可将工件装夹在钻床底座上。根据工件高度的不同，在松开锁紧装置后，摇臂可沿立柱做上、下移动，使主轴箱及钻头处于恰当的高度位置。

本文对立式摇臂钻床二维及三维结构进行了设计。
