M7959-双面铣床液压系统设计 下载积分：70　资料编号： M7959

作品包括:

Word版设计说明书1份

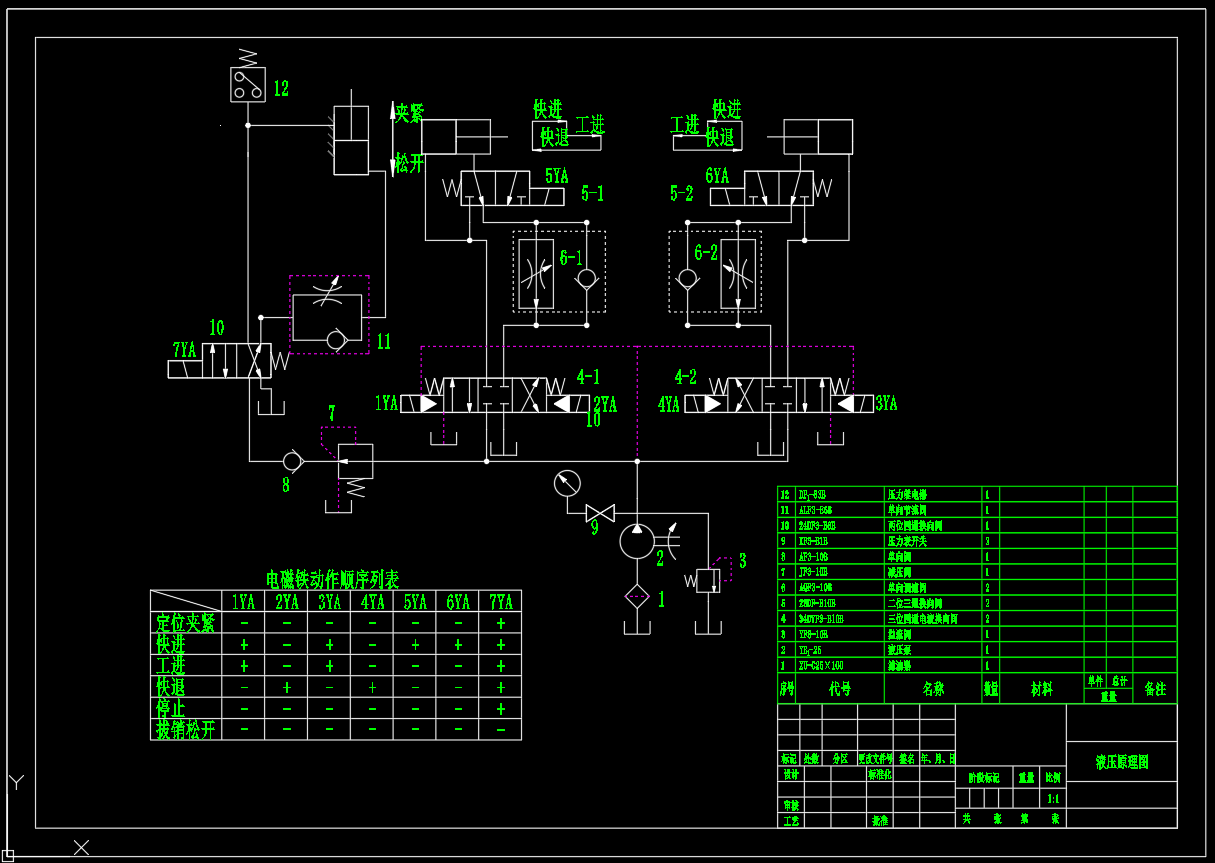

CAD版本图纸，共2张

摘要

设计卧式双面铣削组合机床的液压系统。机床的加工对象为铸铁变速箱箱体，动作顺序为夹紧缸夹紧→工作台快速趋近工件→工作台进给→工作台快退→夹紧缸松开→原位停止。工作台移动部件的总质量为400kg，加、减速时间为0.2s，采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。夹紧缸行程为30mm，夹紧力为800N， 设计暂取夹紧时间为1s。工作台快进行程为100mm，快进速度为3.5m / min，工进行程为200mm，工进速度为80~ 300mm/min，轴向工作负载为12000N，快退速度为6m/min。要求工作台运动平稳，夹紧力可调并保压。试设计该机床液压系统。
