Z1698-水力振荡器（振动发生部）设计【含SW三维图】 下载积分：900　资料编号： Z1698

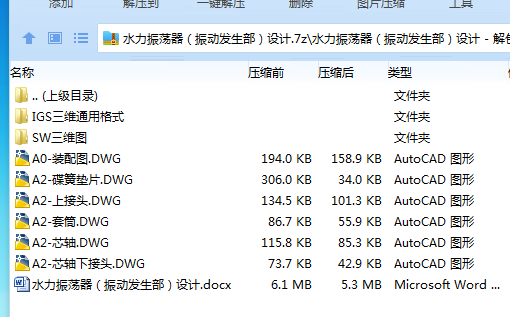

作品包括:

说明书1份，共32页，约13000字左右

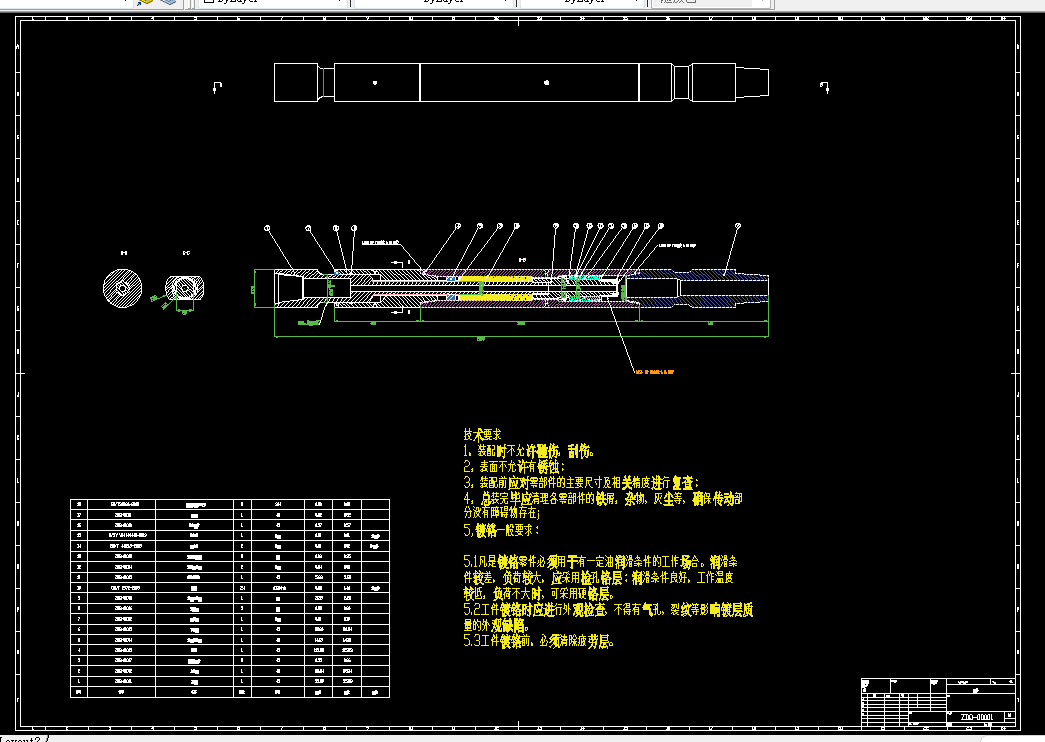

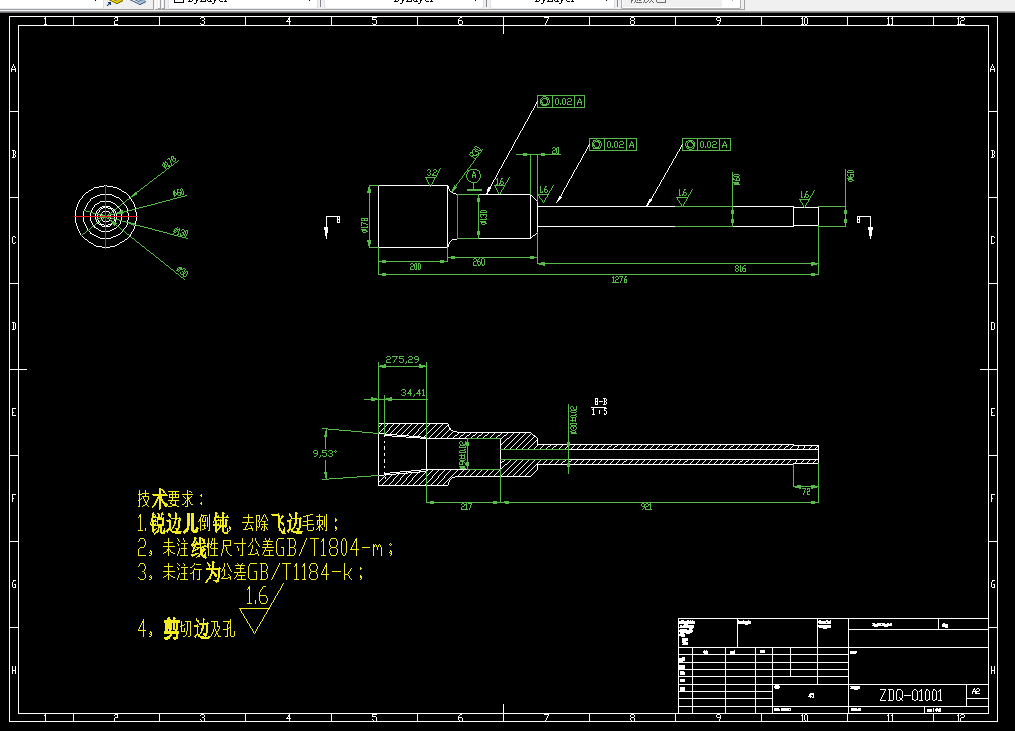

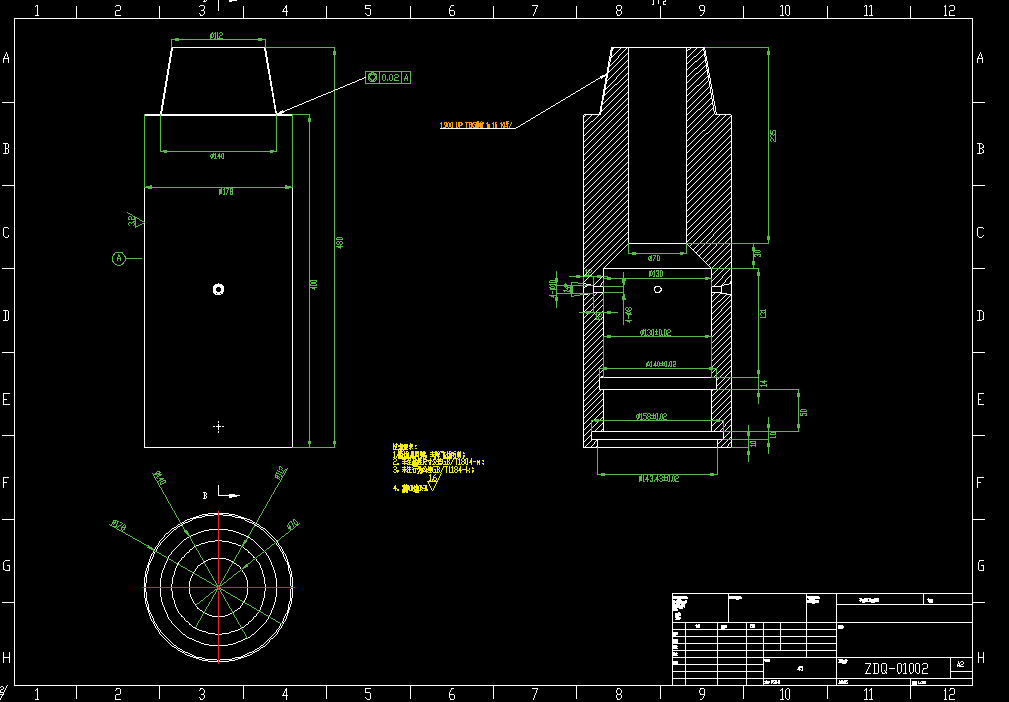

CAD版本图纸，共6张

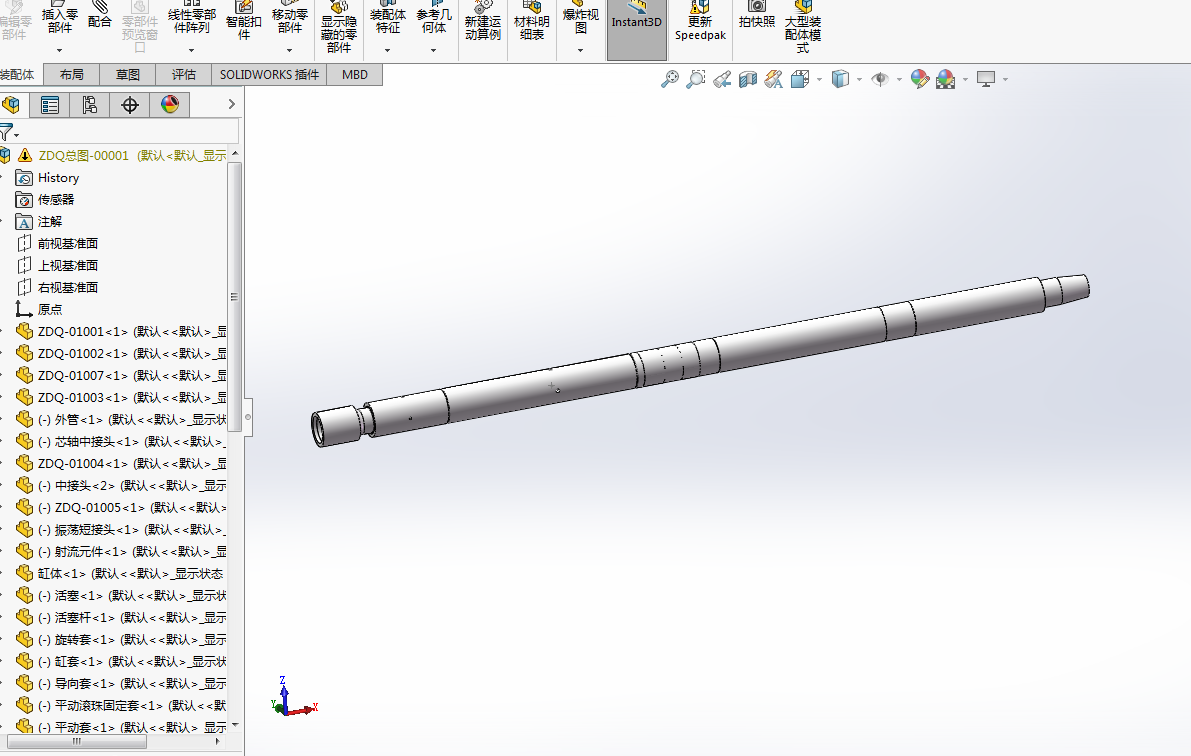

SW三维图一套

摘要：

随着人类社会对资源的需求越来越高，当今社会对钻井技术的要求也随之越来越高。常见的钻井有直井，定向井，水平井几种，无论是哪一种钻井形式，在钻井过程中钻头外柱与钻井井壁之间的摩擦阻力都是影响钻井速度的主要因素。钻头机构与钻井井壁摩擦产生的额外扭矩以及摩擦阻力会导致钻头钻井速度降低，难以控制钻头工作面，单次钻进尺度少，钻头钻柱严重磨损等情况。而且当钻井过程中积累的摩擦力超过给与钻头的压力（也就是钻头管柱依靠本身自重给与钻头机构的下推力）时就会出现托压的情况，托压会导致钻头管柱发生正旋弯曲或是螺旋屈曲。再钻定向井或者是水平井时，大的摩阻还会导致井眼弯曲，从而降低了钻机能够钻达的最大深度，对于钻探石油的钻井，由于深度不够，甚至会影响到油井的产油量。

经过国内外钻井研究机构实践表明，依靠水力脉冲来使得钻柱产生轴向振荡，能够有效的减少钻头机构与钻井井壁之间的摩擦力并且可以很好的改善钻头机构的压力传递情况，显著提升钻头定向滑动钻进的效果，大幅度提高钻井时定向钻进的效率，并且钻出的井眼也更加的平滑，也大大提高了单次钻进的深度。在直井，螺杆钻具导向井，旋转导向钻井，大位移井，页岩气储层井等类型的的钻井应用水力振荡器，可以有效的解决托压，卡滑以及钻头控制钻头工作面能力差等问题。所以本次课题应钻井机械发展背景，设计一款性能优良的水力振荡器。

关键词 ：钻井技术；摩阻；托压；水力振荡器；水力脉冲；

摘要...........................................................................................................................................................I

第一章 研究的目的和意义与国内外发展现状与趋势 3

1.1研究的目的和意义 3

1.2 国内外发展现状与趋势 3

第二章 直径178型水力振荡器的研究 9

2.1直径178型水力振荡器结构及工作原理的确定 9

2.2 水力振荡器关键部位零部件设计以及主要参数的计算 11

2.3射流元件应力分析 12

第三章 直径178型水力振荡器振动短节振动分析计算 16

3.1 水力振荡器系统振动模型 16

3.2 芯轴—碟簧振动系统的固有频率 17

3.3 碟簧组的设计方法 18

3.4 碟簧组的设计 22

第四章 直旋作动器流道口水击数值模拟 23

4.1直旋作动器工作原理 24

4.2 计算直旋作动器的螺旋角 26

4.3流道口水击数值模拟 27

参考文献 29

结论 30

致谢 31
