M7979-涡轮增压器止推轴承夹具设计及其CAM加工【含UG三维图】 下载积分：300　资料编号： M7979

作品包括:

Word版设计说明书1份

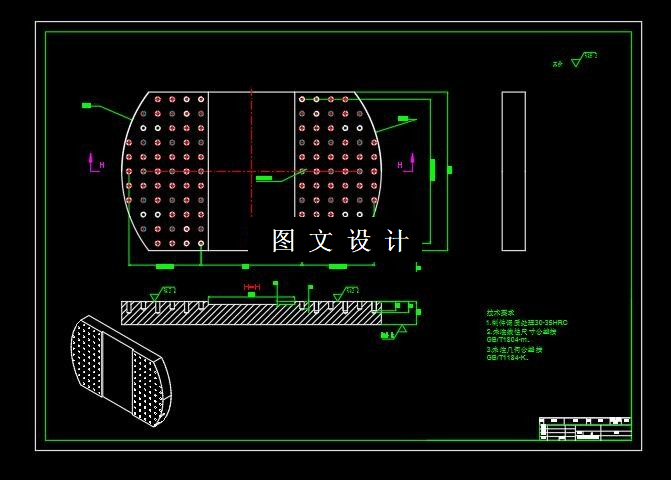

CAD版本图纸，共4张

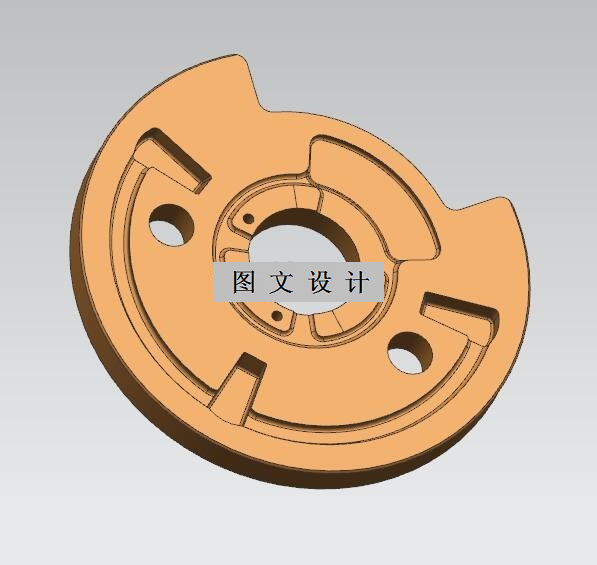

UG三维图一套

数控程序一份

摘要

本课题内容主要针对于涡轮增压器中止推轴承进行研究。止推轴承又名推力轴承，是滚动轴承中的一种。止推轴承实际的主要目的是用于支撑来自轴向的载荷。止推轴承能够有效的减少摩擦与相对的应对压力，同时使得汽车中的其他机械结构部件能够进行旋转或者直线运动。在机械的结构部件中，金属与金属之间的通常会产生巨量的摩擦和应力，通常这种摩擦会使得金属的磨损量增大，降低使用寿命。推力轴承的主要功用就是减少此类的摩擦，使其金属部件能够正常顺利工作，提高其使用寿命。课题选取企业中某款汽车涡轮增压器中的止推轴承零件，对其设计-制造-优化三方面展开研究，主要研究内容如下： 根据企业提供的止推轴承原始建模数据，在UG NX软件中重新建模拟合出了符合精度要求的涡轮增压器止推轴承模型，建立了整体的三维模型。根据涡轮增压器止推轴承的实际使用特点，在UG NX 软件中分析了止推轴承工作时的应力、应变以及止推轴承的有效工作寿命，为之后的止推轴承优化设计提供了理论依据。 在分析传统的止推轴承加工工艺的基础上，改进了本款涡轮增压器中的止推轴承的加工工艺方案，根据止推轴承工件的特点和加工要求，设计了止推轴承的专用的夹具和检具，并提出了符合生产要求的刀具选择方案。通过对止推轴承的毛坯，进行工艺分析，确定出加工循序以及定位基准面，采用一面两销的固定方式对工件进行完全定位。 涡轮增压器中的止推轴承精加工的工艺参数进行了优化参数选择，在合理的切削参数范围内进行了正交试验，在NX12.0软件中构建和实际加工完全一致的仿真加工环境，对涡轮发动机止推轴承加工过程中进行几何仿真，验证加工程序的准确性，在此基础上在期专用的加工中心上完成涡轮发动机止推轴承加工。本课题的研究成果解决了涡轮发动机止推轴承在生产中的加工难点，提高了加工效率，降低了加工成本，为企业生产带来了经济效益。
