M7997-大幅面非金属材料激光切割机设计 下载积分：1000　资料编号： M7997

作品包括:

Word版设计说明书1份

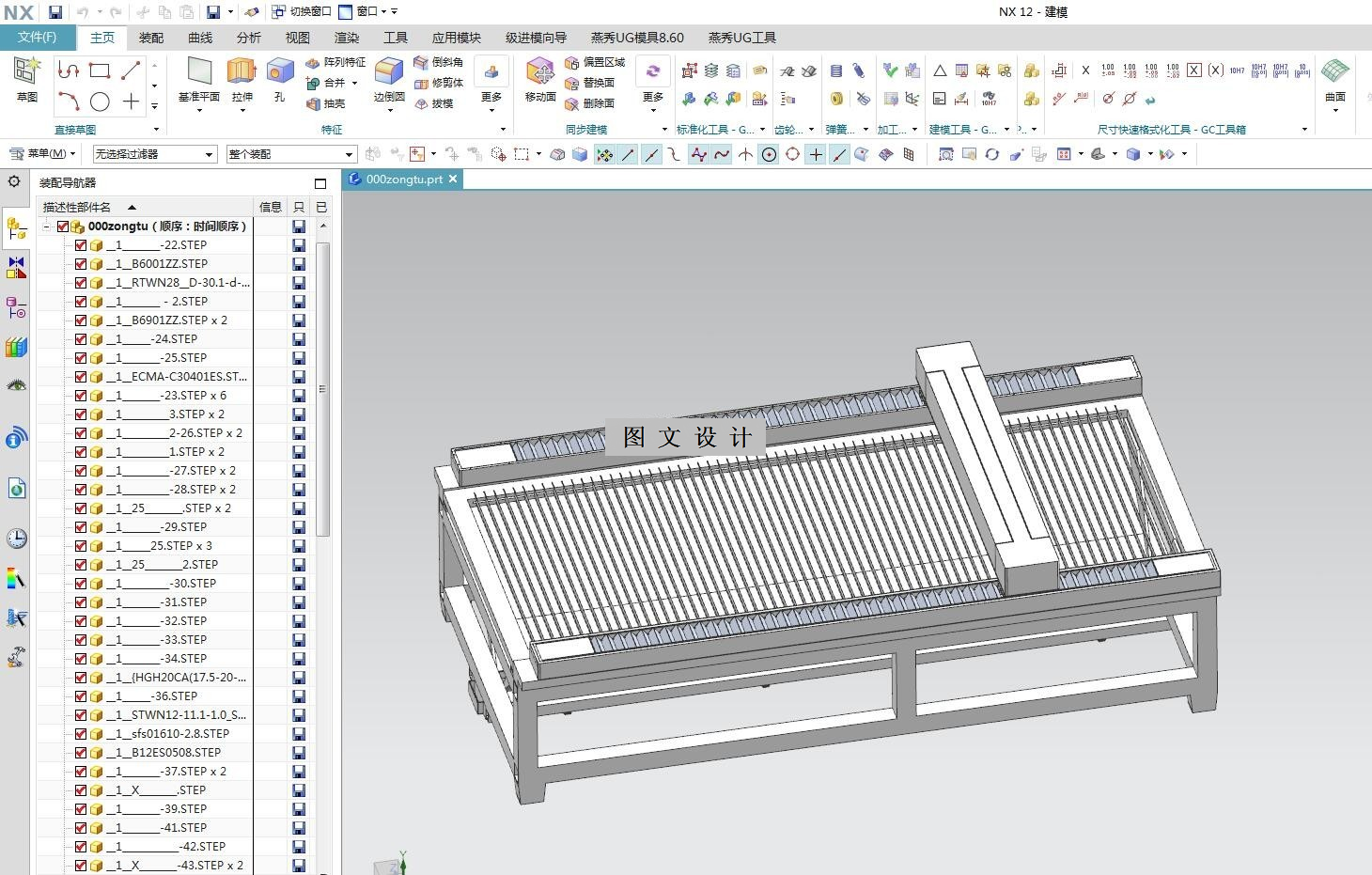

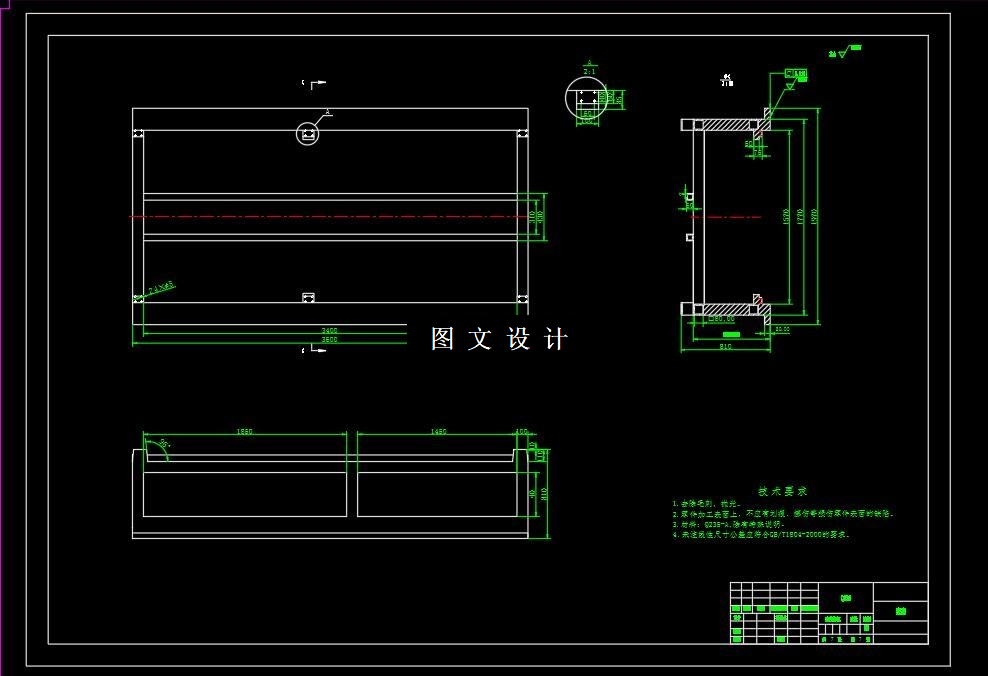

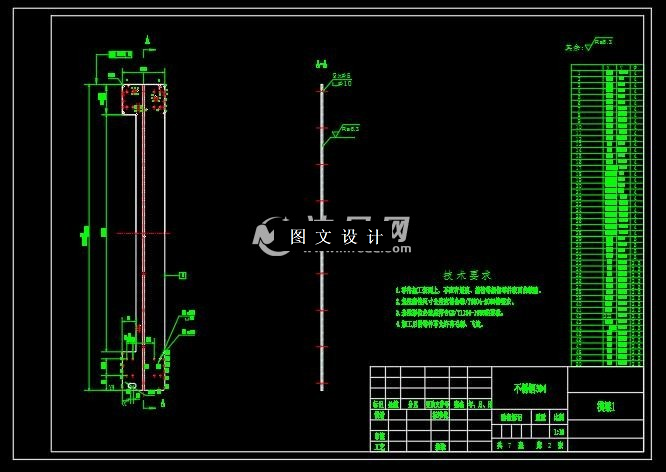

CAD版本图纸，共7张

UG三维图一套

摘要

激光切割技术是一种特种加工技术，具有传统车削、铣削、磨削等加工方式不可比拟的优势，被广泛应用于机械、军事、医疗等各个领域。目前对于零件加工质量和加工精度的要求越来越高，毛皮、木材、亚克力等非金属材料的激光切割在工业中应用越来越广泛，现有的非金属材料激光切割机多为小幅面、低速机床。因此，开发大幅面、高速的非金属材料激光切割机意义重大。 基于模块化设计理念和CAD/CAE技术，完成激光切割机的总体设计、3D建模、虚拟装配、干涉检验及关键零部件的有限元分析。主要工作如下： （1） 基于SolidWorks平台进行大幅面非金属材料激光切割机设计，包括：床身、工作台、横梁、激光头等零部件的设计，分析设备体积、质量，确定结构参数，进行干涉检查，运动仿真，机构可行性分析。 （2） 基于ANSYS Workbench仿真分析软件完成了床身和横梁等关键零部件的刚强度分析和模态分析，结果表明：床身和横梁的最大总形变分别为0.023155mm和0.004524mm，符合设计要求。 （3） 基于Minitab软件设计正交试验与控制变量试验，研究切割速度、功率等工艺参数对切割深度的影响规律；通过极差和方差分析研究工艺参数对切割截面粗糙度影响的主次关系及显著性。结果表明：速度一定时，切割深度随切割功率的增大而增加；功率一定时，切割深度随速度的增大而减小。影响切割面粗糙度的主次因素为切割速度>厚度>切割功率。当切割速度为3mm/s，板材厚度为3mm，激光功率为60W时，切割截面粗糙度最小。
