M8004-自动果冻灌装封口机机械设计 下载积分：100　资料编号： M8004

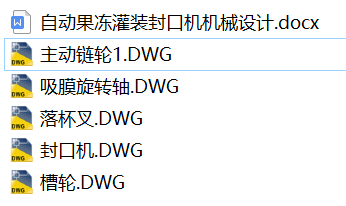

作品包括:

Word版设计说明书1份

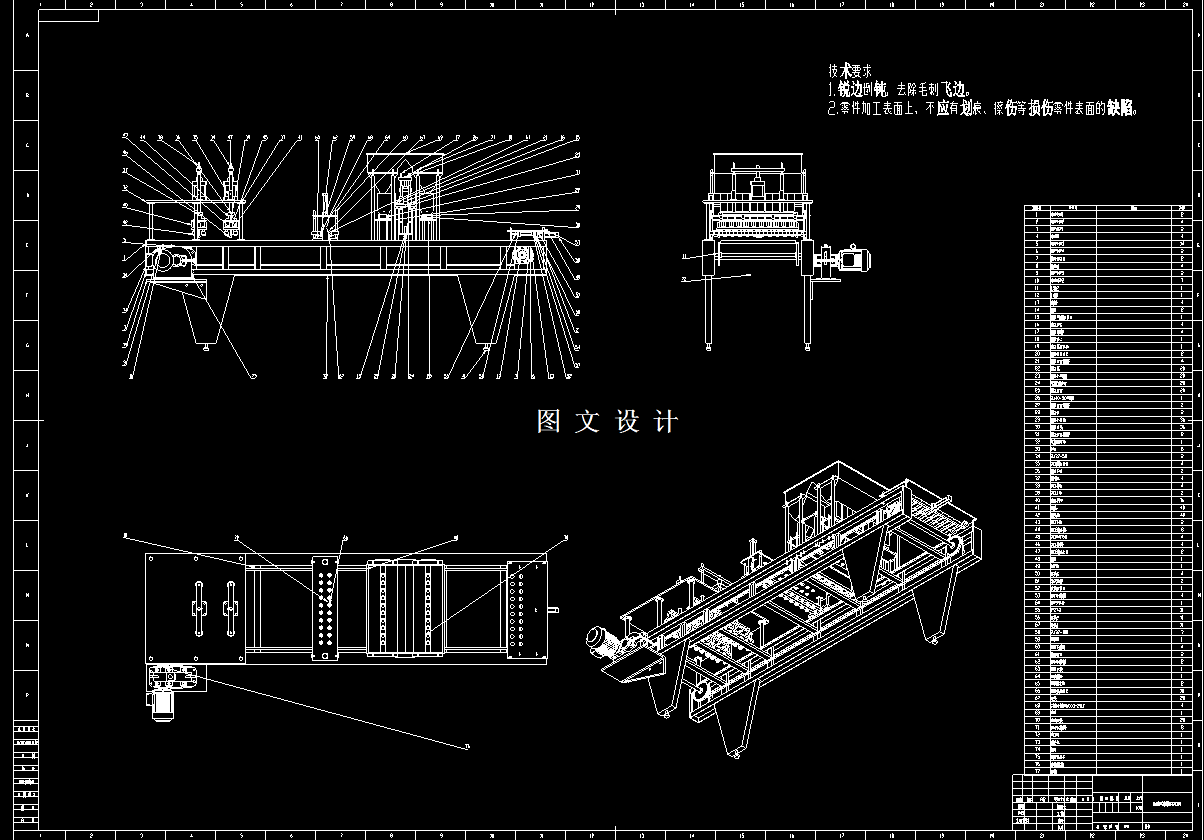

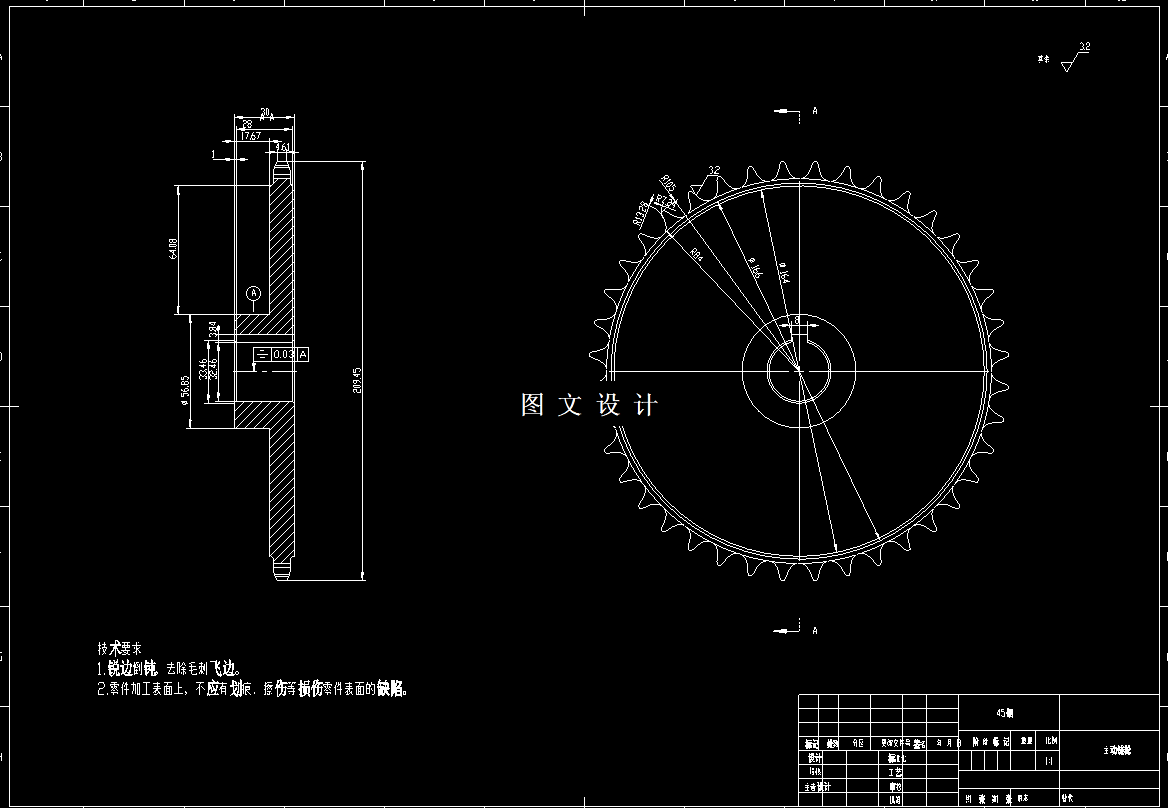

CAD版本图纸，共5张

摘要

自动果冻罐装封口机是一台用于饮料或化工产品的果冻罐自动封口设备，包括链板输送装置，落杯装置，填料装置，放膜装置以及封口装置。工作时，当果冻杯进入工作空间后，果冻杯会随着链板输送装置一起运动到每一个工作位中。链板输送装置采用三相异步电动机进行驱动，三相异步电动机与减速器进行连接，减速电机驱动槽轮机构，使链板输送机做间歇运动，依次将带杯槽的链板送至各工作机构下方，并停顿一定时间；落杯装置采用气缸控制，气缸连接有落杯叉，落杯叉将一个个果冻杯放入底部链板输送装置杯槽中；填料装置采用气缸控制，气缸完成一个周期的运动，填料装置就完成一次填料的工作；放膜装置采用气缸作为动力源，每个吸膜头尾部连接有气管，气管通过程序控制进气与出气工作，气缸控制吸膜头将上下运动，吸膜头将封口膜从上方取下，放置在果冻杯上方；封口装置采用气缸控制，热封口器采用采用电能进行加热，通过温控开关进行温度控制，通过热封口板与杯口的压合进行热封。
