M8007-齿辊螺旋复式破碎机工作结构分析与设计 下载积分：200　资料编号： M8007

作品包括:

Word版设计说明书1份

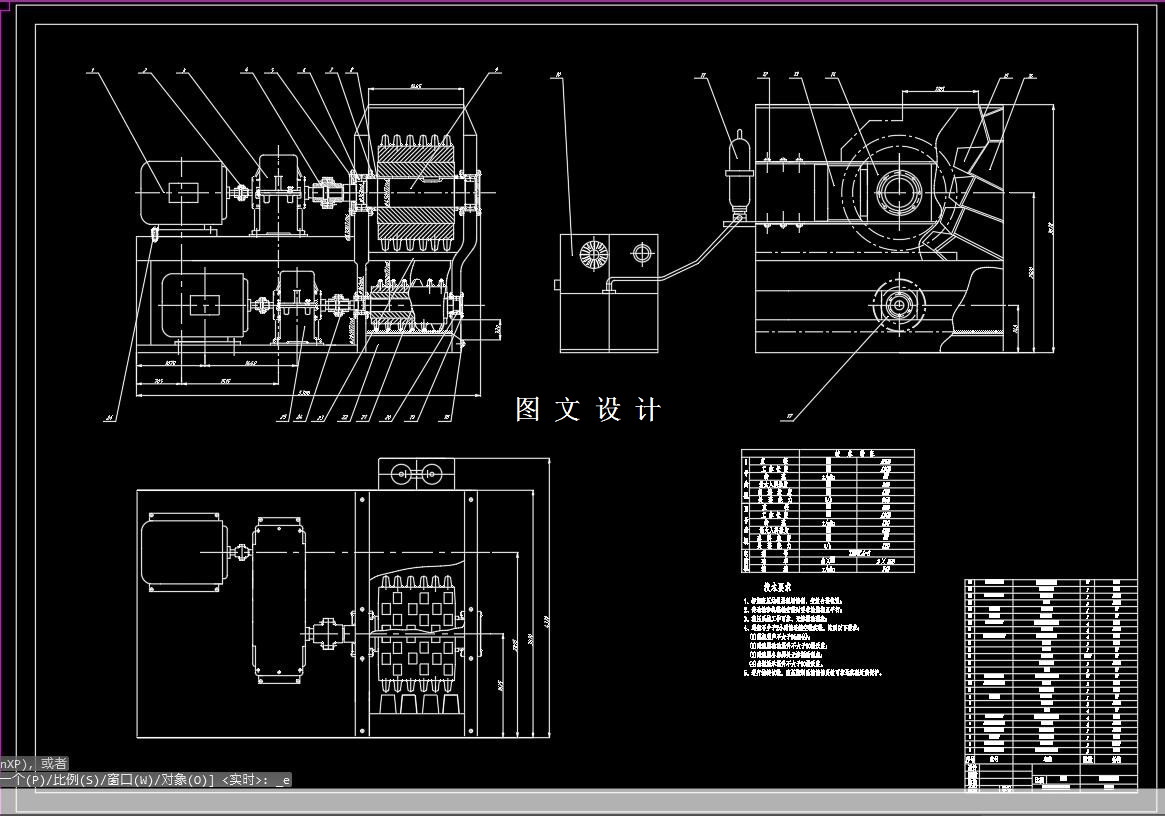

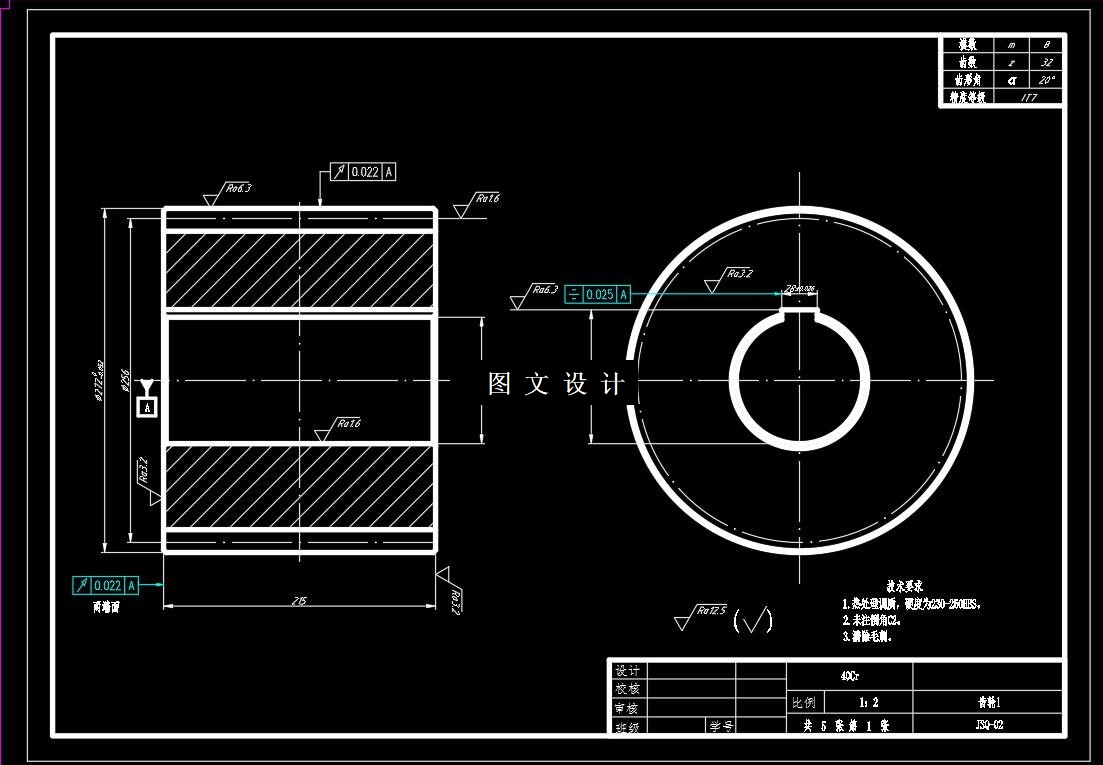

CAD版本图纸，共10张

摘要

破碎物料是矿山、建材等重工业基础生产步骤之一，而每年世界上被用于破碎物料的工业用电电能占比高达15%。随着工业逐渐往智能化、自动化发展，能设计出一种智能低耗的破碎机，去降低生产能耗，符合目前发展理念。 此次设计的是能够将350mm以下的物料进行两次破碎的齿辊螺旋复式破碎机。该设计将大、小齿辊组合，分别组成破碎腔去破碎不同范围的物料。在由大齿辊和反击板构建的上层破碎腔，对大型物料在齿辊和反击板的挤压作用下进行一次破碎。在完成破碎后，即150mm之内，掉落到蓖板进入由小齿辊与机体内壁构建的下层破碎腔。完成破碎，即20mm以下的破碎要求，同时推出物料至出料口。该破碎机工作时破碎压力在液压装置的控制下，随时调整。能够提高效率，降低能耗，达到节能减排的目的。此次设计主要研究： （1）根据国内外各式破碎机的工作特点和性能要求，进行本次破碎机的设计，拟定总体结构，包括齿辊螺旋复式破碎结构、破碎腔、传动部分和液压控制部分等。 （2）对破碎机的主要机构进行参数计算，完成齿辊、减速器等设计。 （3）确定破碎机传动方案，根据破碎机参数要求，完成传动系统，工作装置等破碎机整体计算设计。 本次设计的破碎机可随时调节齿辊的破碎压力，在保证破碎高效率作业的同时，又降低了能耗需求。
