M8010-棒料切割机机械结构设计【含SW三维图】 下载积分：150　资料编号： M8010

作品包括:

Word版设计说明书1份

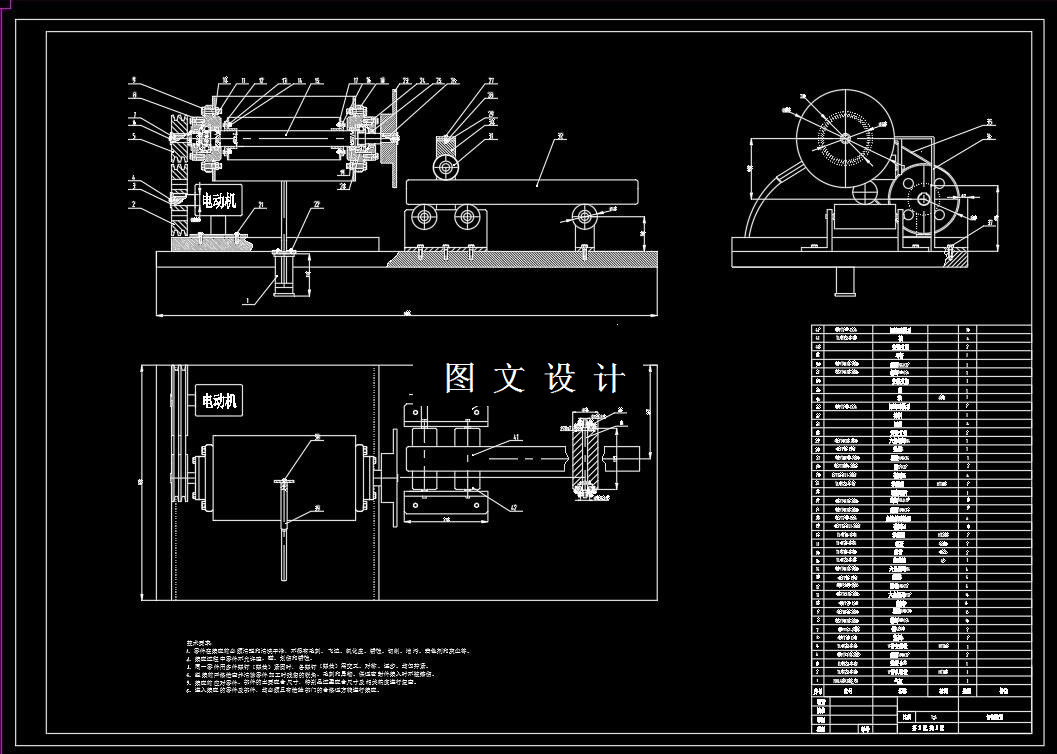

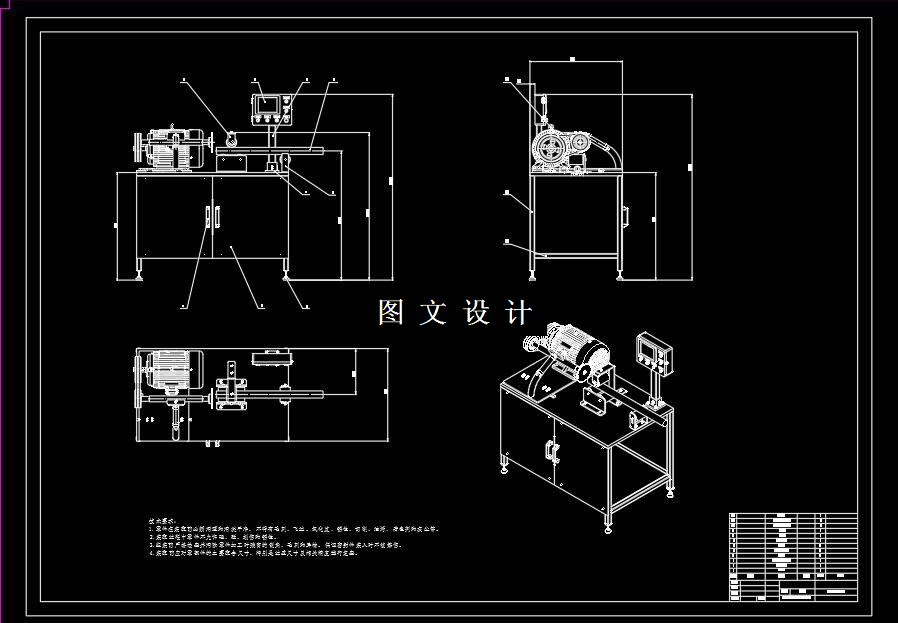

CAD版本图纸，共5张

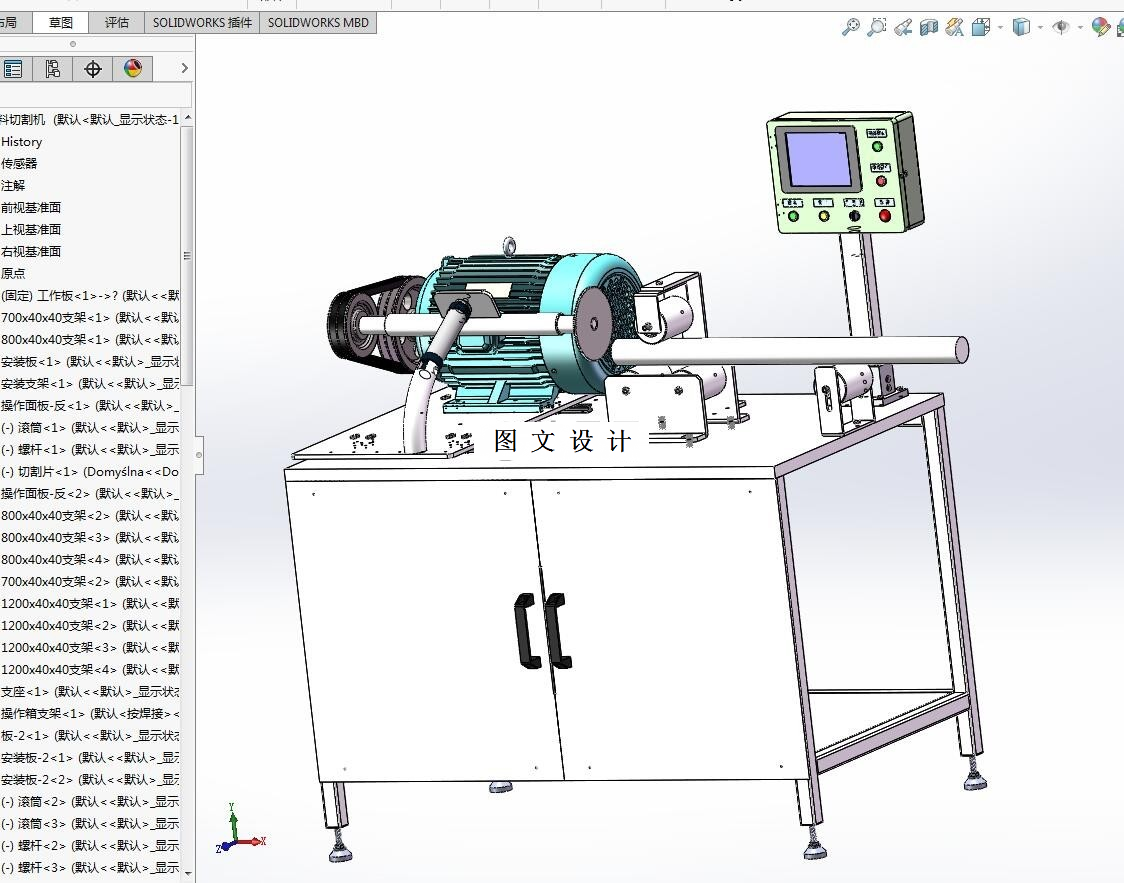

SW三维图一套

摘要

蚕豆由于本身的含水率较高。蚕豆的收获和脱壳不能一起进行联合作业。为满足高效率的生产需求，进行了蚕豆脱壳机的设计。物料下落到脱壳装置的脱壳间隙内，脱壳间隙的大小可通过更换不同直径的栅条凹板来调节，在高速旋转的滚筒和栅条凹板的配合下，对蚕豆进行挤压揉搓，使蚕豆外壳破裂。从脱壳装置上下落的蚕豆壳和蚕豆仁在风机的作用下达到壳仁分离的效果，而脱壳后完整的蚕豆仁落入位于壳仁分离装置下方的集料盘。 脱壳机主要组成部分有进料装置、除杂装置、脱壳装置、壳仁分离装置、机架组成。首先对脱壳机的主要工作装置中的传动装置进行设计计算，进料装置的设计计算包括螺旋轴的参数计算、电机的选型计算；除杂装置脱壳装置的设计计算包括传动轴、带传动、曲柄摇杆等参数计算；脱壳装置的设计计算包括滚筒电机的选型计算、脱壳滚筒主轴、带传动的参数计算。在计算完传动装置后，进行各装置的二维图的绘制和三维建模。
