M8026-RJ-1型燃气报警传感器生产装置设计【含SW三维图】 下载积分：1200　资料编号： M8026

作品包括:

Word版设计说明书1份

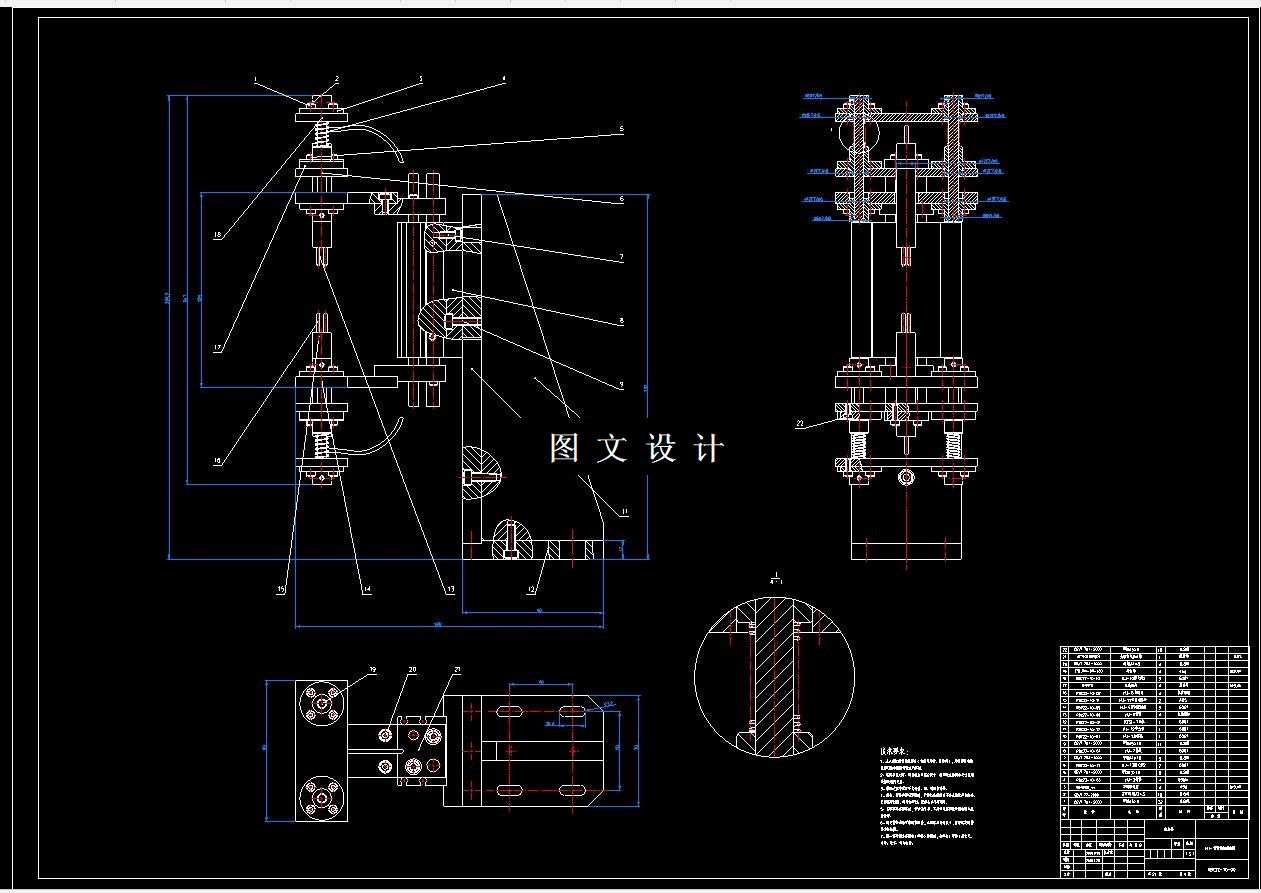

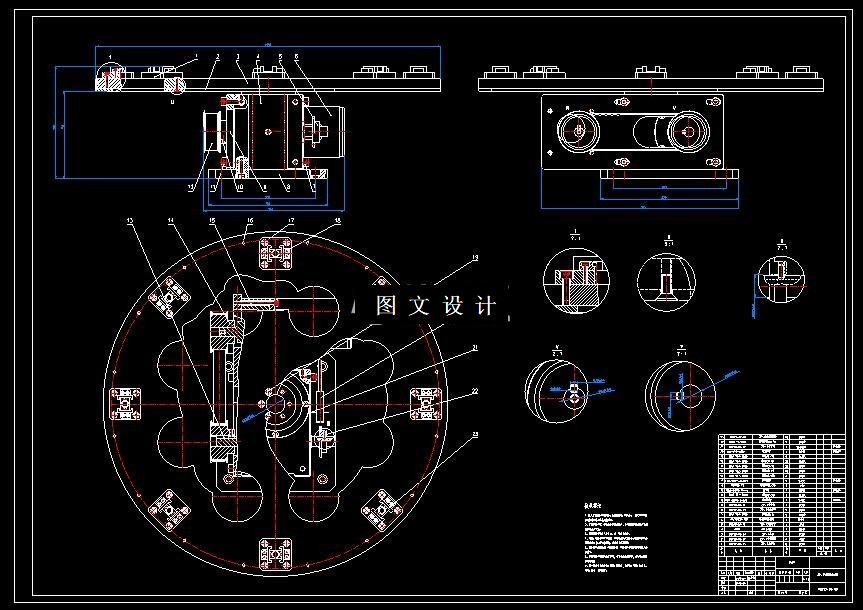

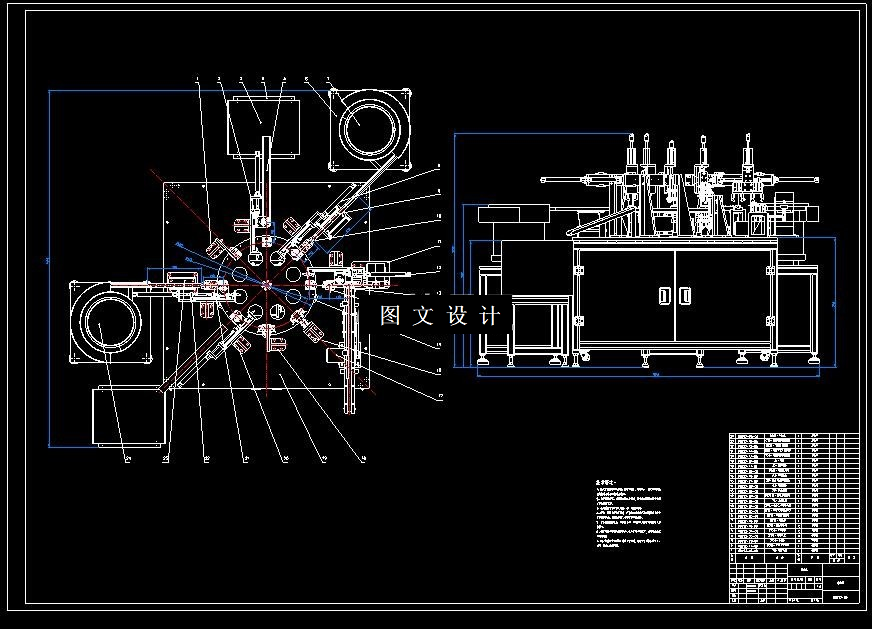

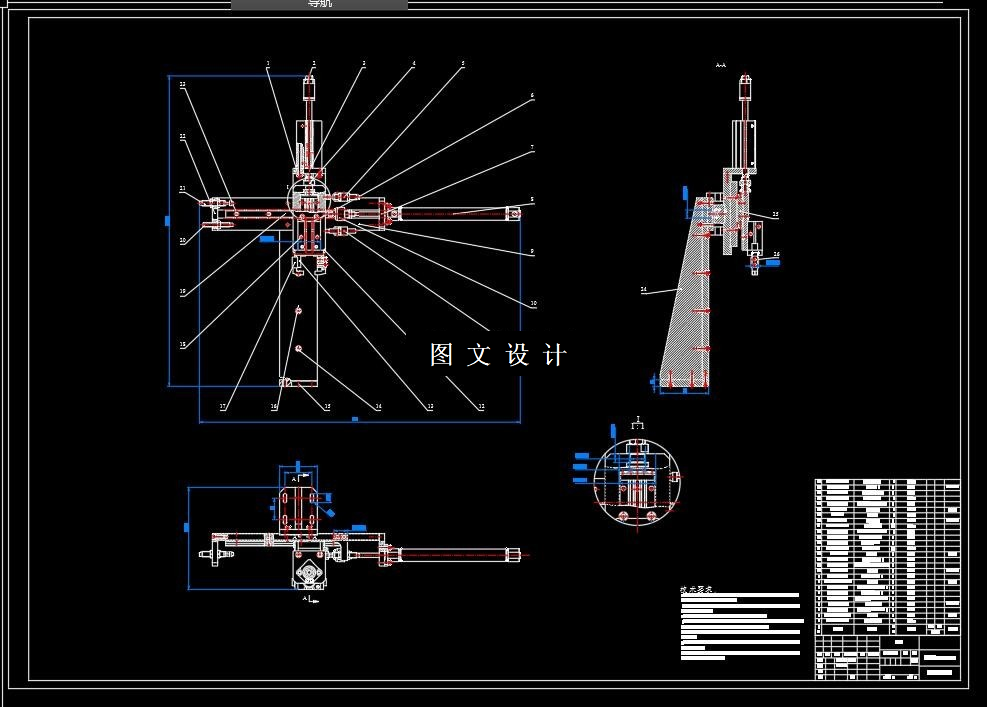

CAD版本图纸，共21张

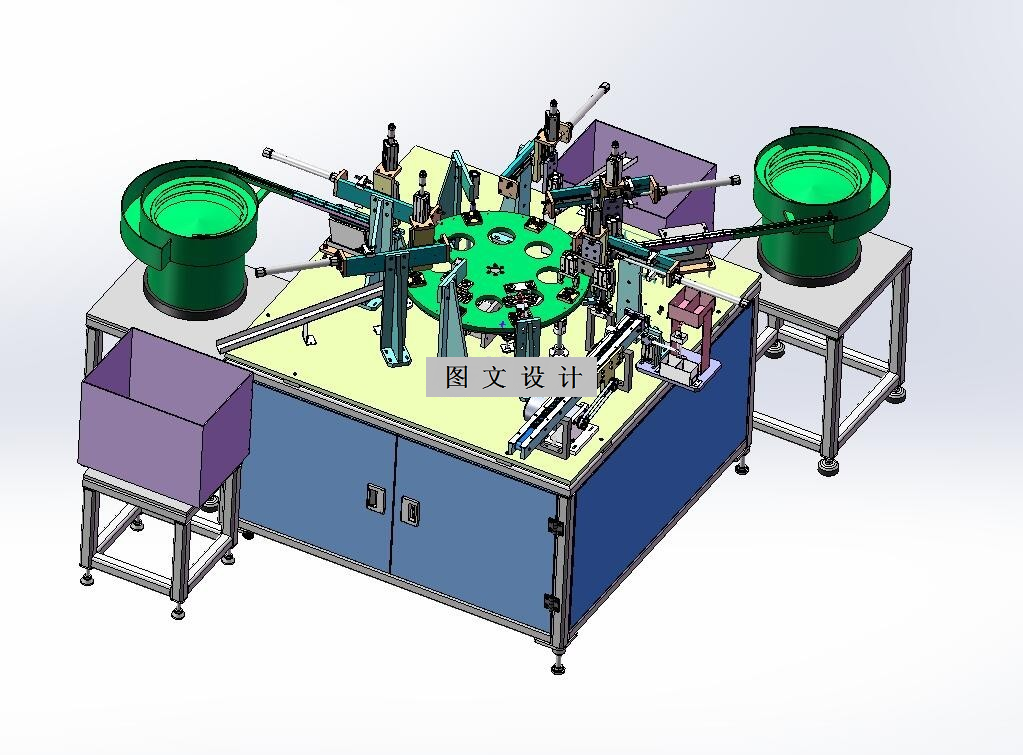

SW三维图一套

摘要

本设计是一种用于RJ-1型燃气报警传感器生产的装置，能够实现RJ-1型燃气报警传感器从各组成零部件到成品的全自动装配，提高了生产效率、产品质量，批量生产使生产成本得到降低，也更好地利用了资源。 RJ-1型燃气报警传感器是一种微型电子元件，要想实现自动化装配，其动作机构的设计难度相对其他大型产品来说就大很多，因此设计的关键就在于机械结构设计上。该生产装置从类型上属于非标自动化设备，设计时结合了非标自动化设计原则。设计内容包括了对产品工艺的分析、设备功能的分析、方案的设计、零部件结构设计及标准件选型计算等。 设备总体布局采用环形线型，这10个工位按照固定的节拍完成相应动作，以此实现传感器的装配。根据传感器生产工艺流程，设备所拥有的工位数有10个，分别是底座上料、绕丝上料、涂瓷、烧结、焊接、剪切、绕丝载体下料、端盖上料、压盖和产品下料工位。实现各个工位动作的机械结构大部分采用的是非标设计常用机械结构、并且多采用的是标准件。由于气缸独特的优良性，此次设计中大部分的执行元件采用的是气缸。设计中通过不断对各部分机构优化设计和数据分析，理论上该设备是可以实现产品的生产要求。
