M8056-轴承内外径检测系统机构设计【含Catia三维图】 下载积分：1200　资料编号： M8056

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

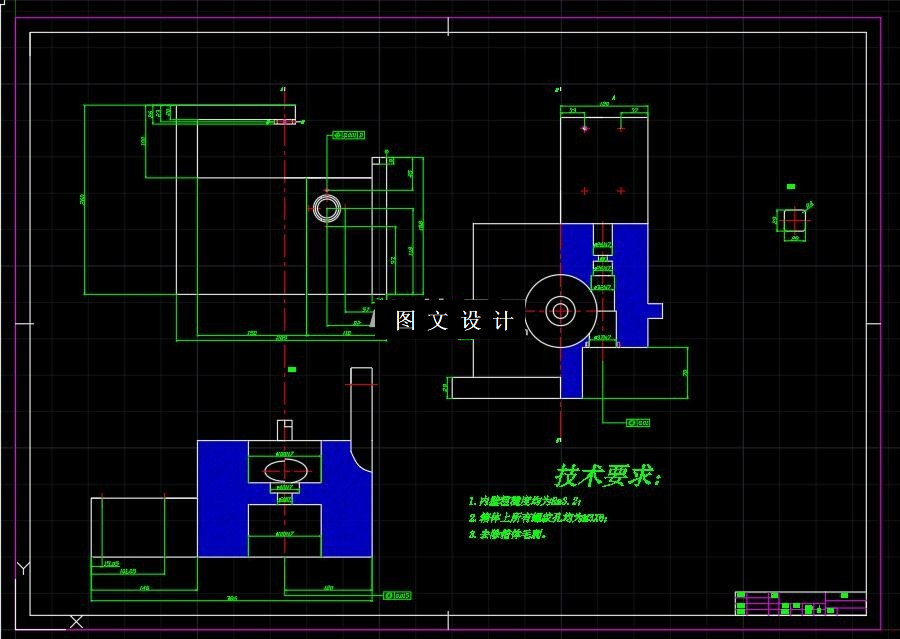

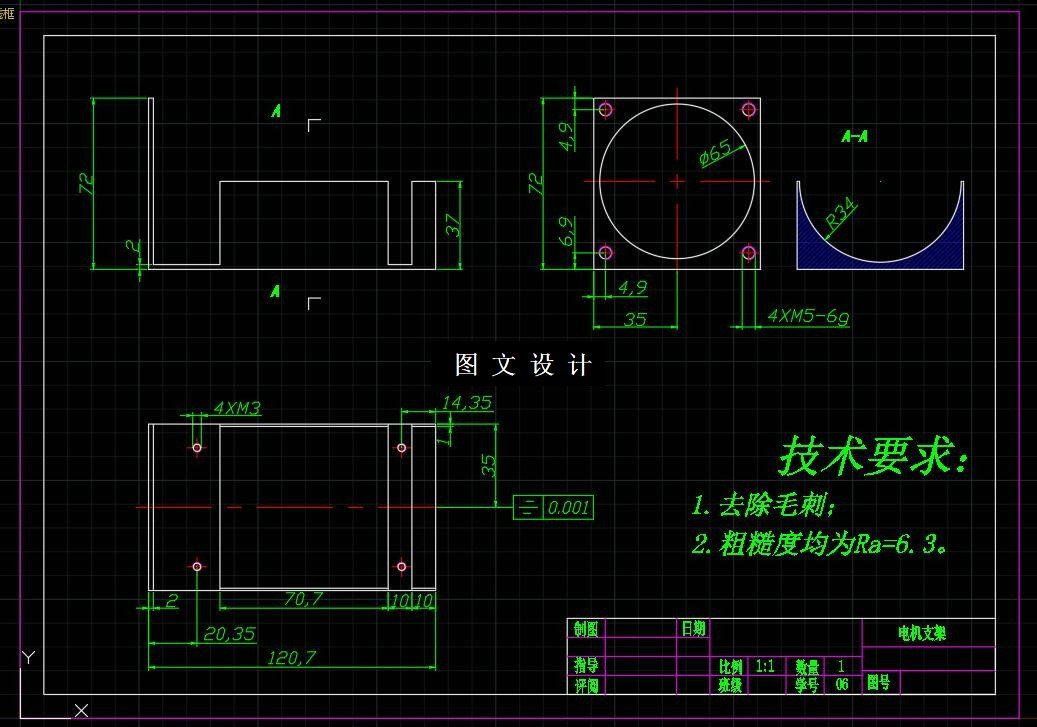

CAD版本图纸，共11张

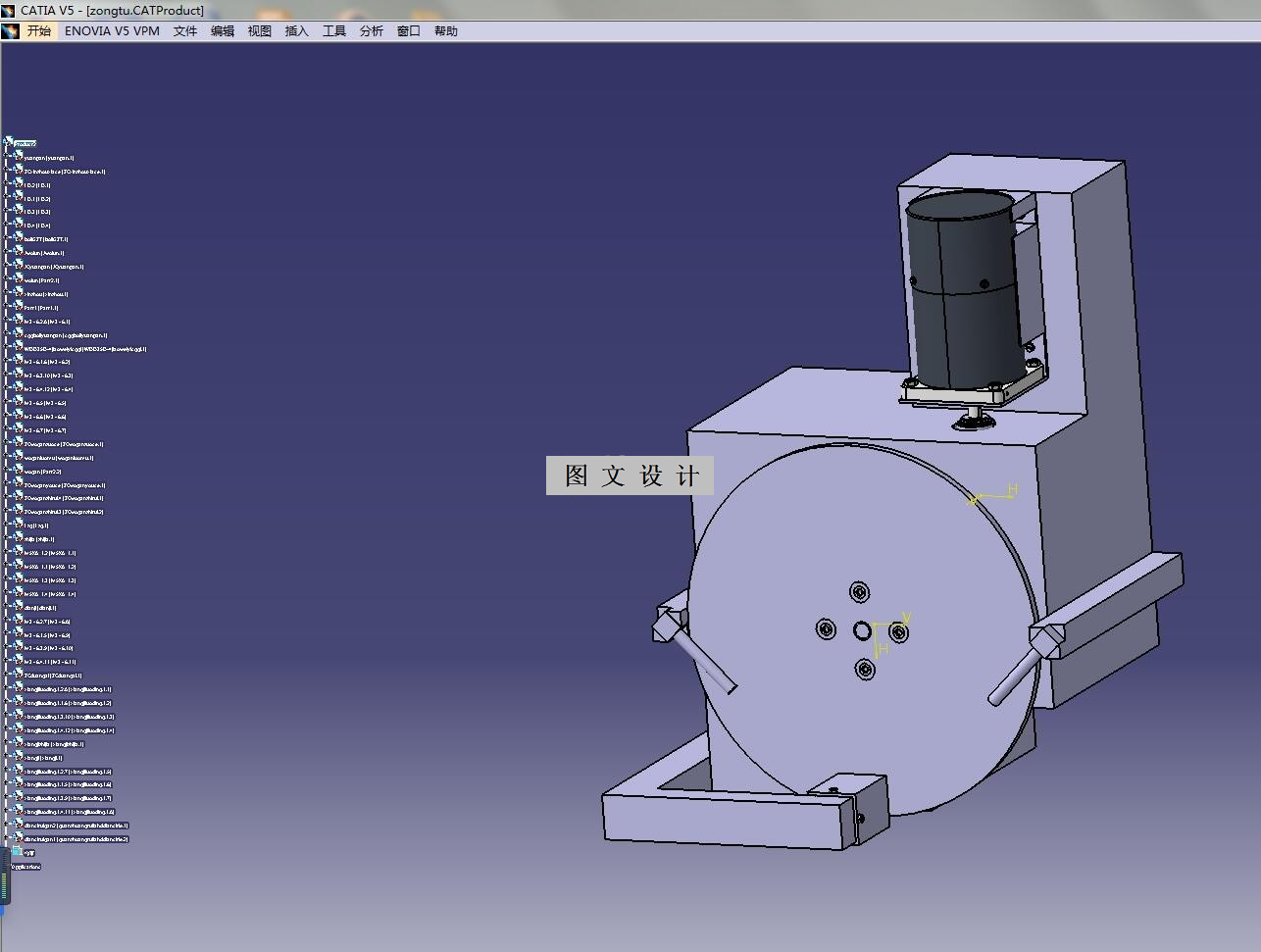

Catia三维图一套

摘要

设计轴承型号是80035内外圆直径的自动检测线，检测节拍为8秒，工件自动输送，自动定位，用微机进行控制。精度要求为：±0.005mm。 本文的宗旨是建立一套对80035型号轴承的内径、外径参数进行自动检测、挑选、对比分区的工厂用流水线模式轴承内外径自动检测系统。为了保证该套系统能够实现轴承内径、外径参数的自动检测、挑选、分区的功能，本文参考网上各种资料，最终决定了采用以下方式解决问题： （1）.采用与CCD技术有关的机器视觉系统来进行80035型号深沟球轴承的内径和外径的尺寸检测，以此来提高轴承内外径检测的速度和精度； （2）.采用可编程序控制器（PLC）进行轴承内外径检测节拍的控制以及后续的检测结果之后的轴承分拣。 （3）.机械结构参考自数控回转工作台，与传统的传送带装置相比能有效的减少空间使用大小，有效提高场地利用效率。
