M8071-火车城轨车轴直径测量系统机构设计【含Catia三维图】 下载积分：1200　资料编号： M8071

作品包括:

Word版设计说明书1份

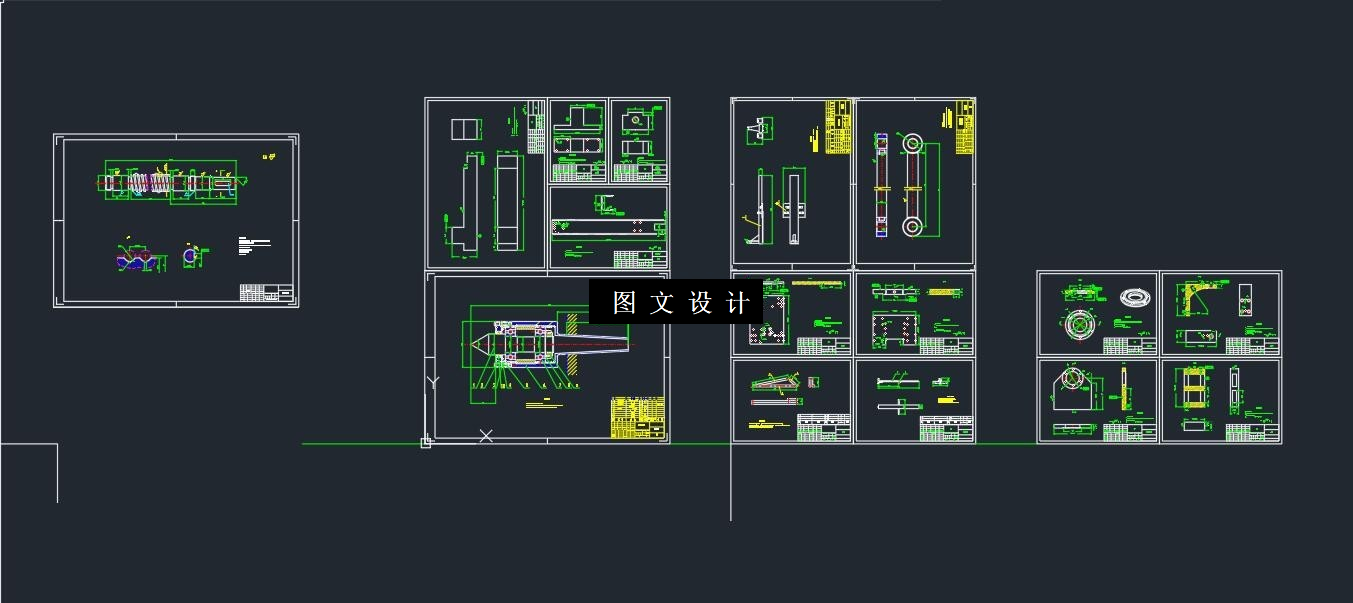

CAD版本图纸，共16张

Catia三维图一套

摘要

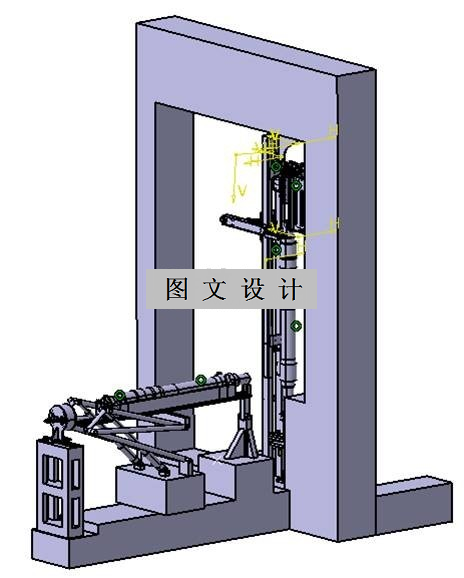

目前国内大多数生产企业还在利用人工检验的传统方法对轴类零件进行检测、这种传统的检测方法不仅存在误差大、生产力低下的缺陷，而且生产效率低，本文通过分析和研究，基于自动检测装置的发展及趋势，本着方便、可靠、实用、经济原则为设计目标，进行火车城轨车轴直径测量系统机构的研究与设计。 本次设计中车轴所包含的自动夹紧及旋转驱动装置结构，主要由床身、夹紧机构、测量机构、驱动油缸、减速电机等几大部分组成。光幕千分尺采集车轴信息并将其转换为特征信号，经过计算机图像处理获取准确的车轴直径尺寸信息。通过上述机构的巧妙结合，以及合理的结构与测量机构设计，火车城轨车轴直径测量系统机构能够快速、高效地完成精确测量工作。
