M8077-汽车轮毂跳动检测机构设计【含Catia三维图】 下载积分：900　资料编号： M8077

作品包括:

Word版设计说明书1份

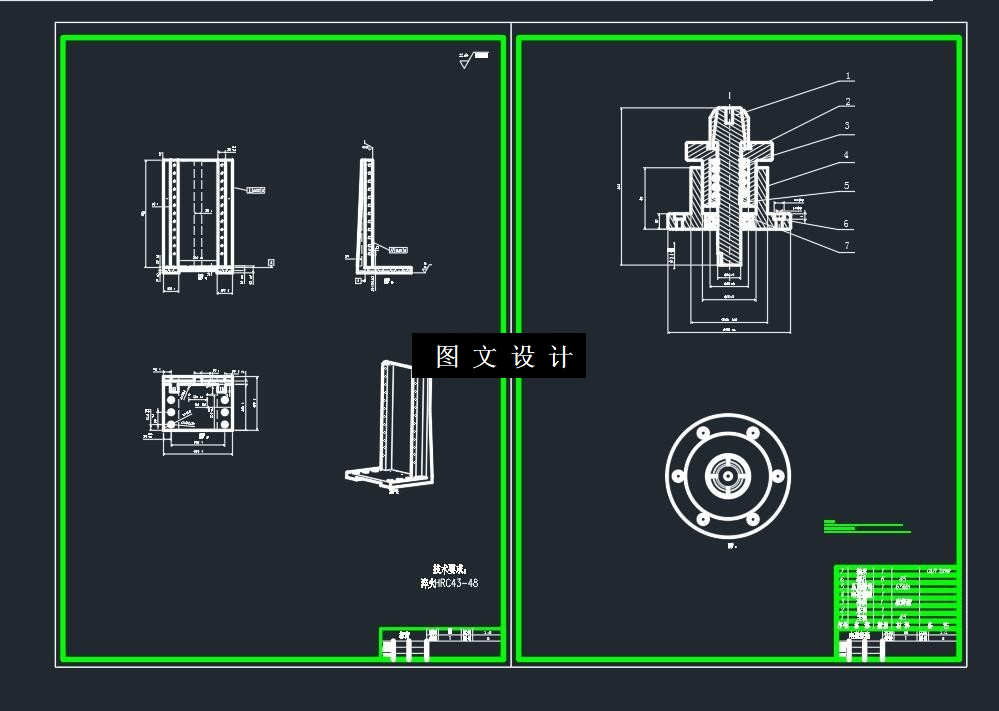

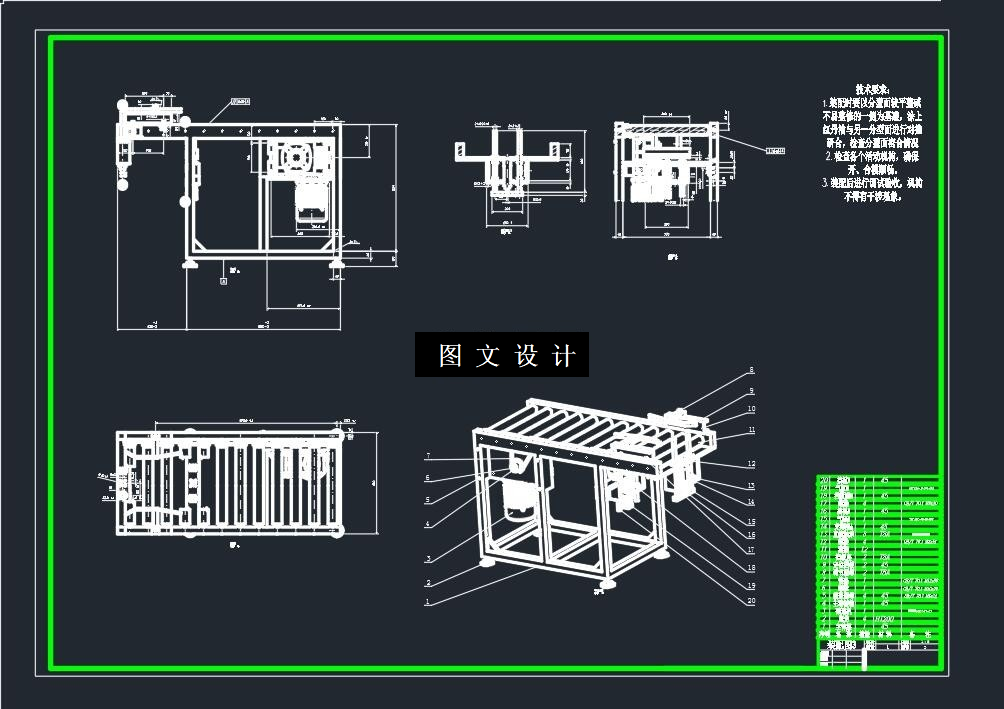

CAD版本图纸，共4张

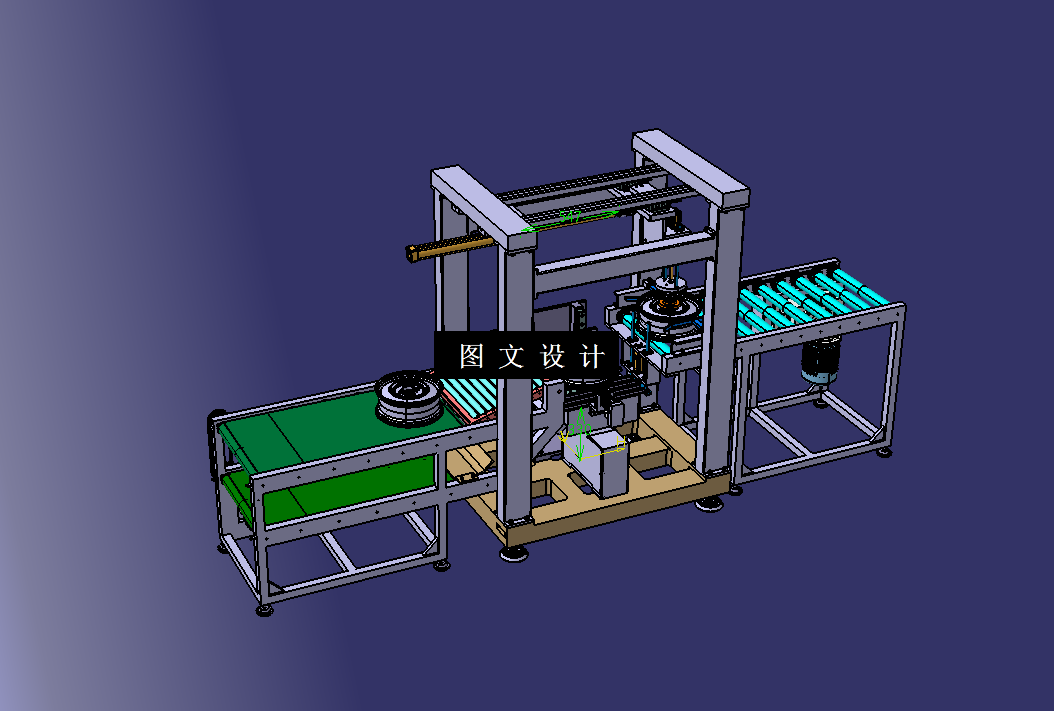

Catia三维图一套

摘要

汽车轮毂决定汽车能否更安全和更舒适的高速运行，作为一个起着决定性的汽车零件，其质量的优劣性可直接影响整车的运行性能。所以轮毂跳动检测是一件非常重要且精密的工作。 本设计内容主要对其轮毂跳动进行检测，其中细致划分工作步骤，对每一步工作状态分解。大致可分为三步,第一步是对其进行搬运，第二步是对其进行检测，最后一步是对其进行分拣,最重要的部分是检测装置。装夹过程中必须保证减小至最小误差。为了实现这一目的,装夹工具使用电磁胀套，这一装置既满足了跳动误差，又方便对其进行快速装夹，也提高了检测效率。检测完毕后又需进行分拣，该设计又巧妙利用开关门这一机构实现，整体方案合理且完整。
