M8088-基于GE PAC的四轴运动平台系统设计 下载积分：600　资料编号： M8088

作品包括:

Word版设计说明书1份

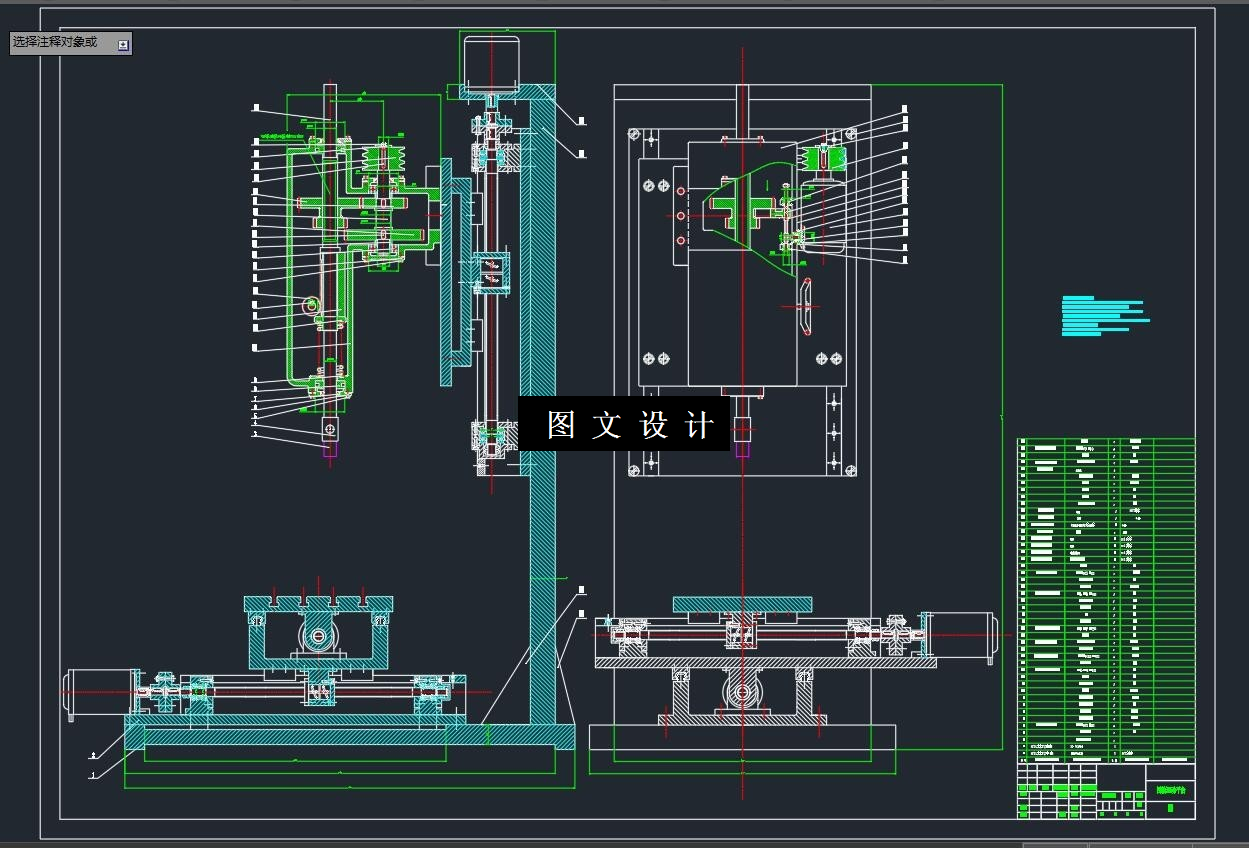

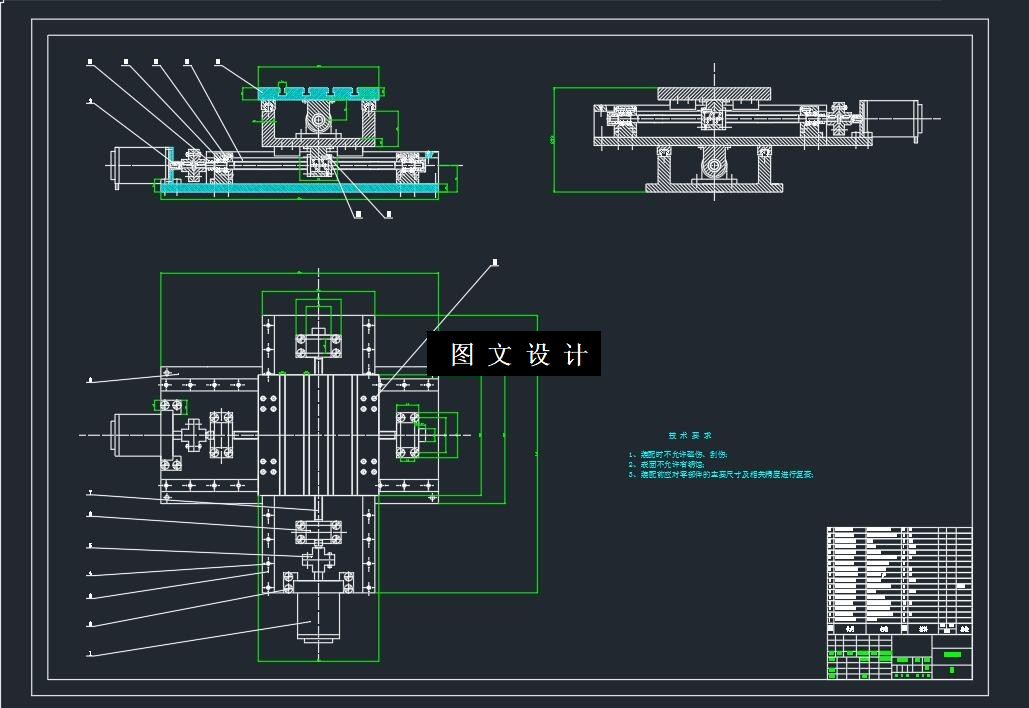

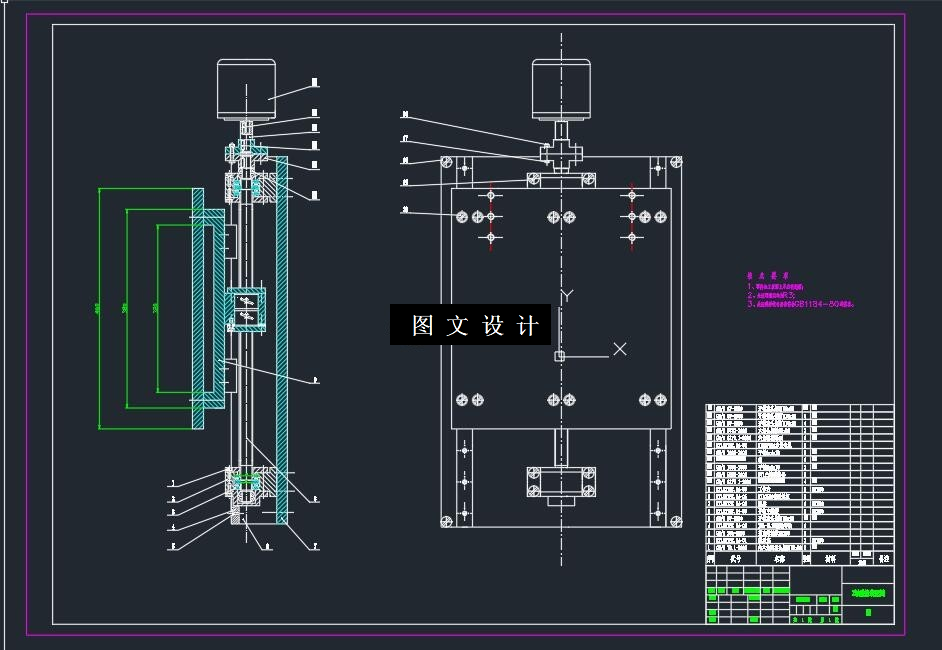

CAD版本图纸，共9张

摘要

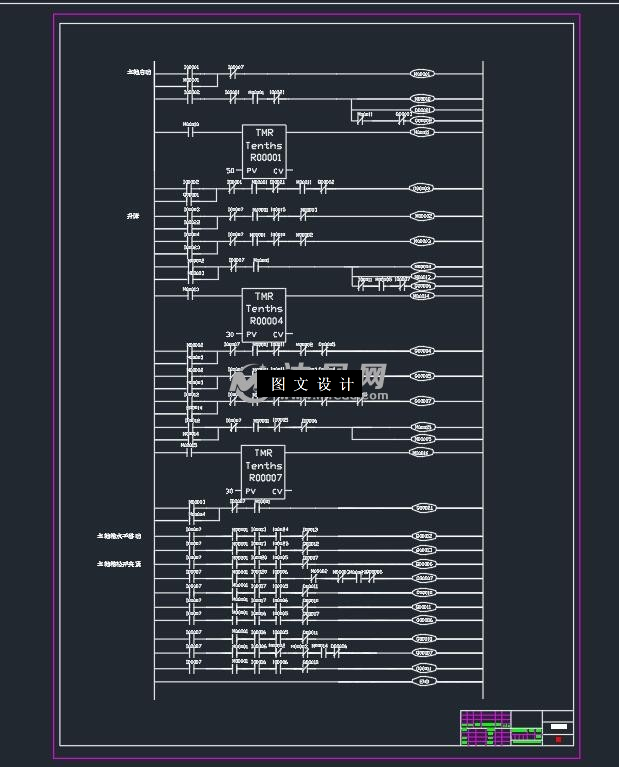

本文对运动平台进行设计，主要完成机械结构部分设计。整机结构主要由电动机产生动力将需要的动力传递到带轮上，然后通过带轮传递到带轮，通过小齿轮再过渡到卷双联齿轮上，双联齿轮轴上装有钻头机构。同时本文对该方案运动平台关键零部件设计过程进行了详细阐述，其主要内容包括系统总体方案的设计、电动机的选择、执行机构的设计、传动零部件的设计、轴的设计与校核以及轴承的选择和数控程序设计等。 本论文研究内容： (1) 运动平台总体结构设计。 (2) 电动机的选择。 (3)运动平台的传动系统、执行部件。 (4) 对设计零件进行设计计算分析和校核。 (5)绘制整机装配图及重要部件装配图和设计零件的零件图。 (6)数控程序设计。
