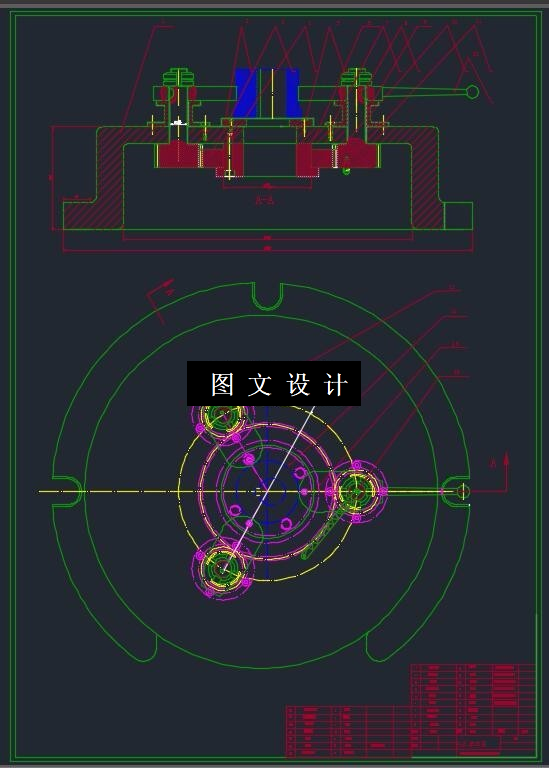

M8101-葡萄干脱梗机总体方案设计及其偏心机构偏心块加工工艺与夹具设计 下载积分：400　资料编号： M8101

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

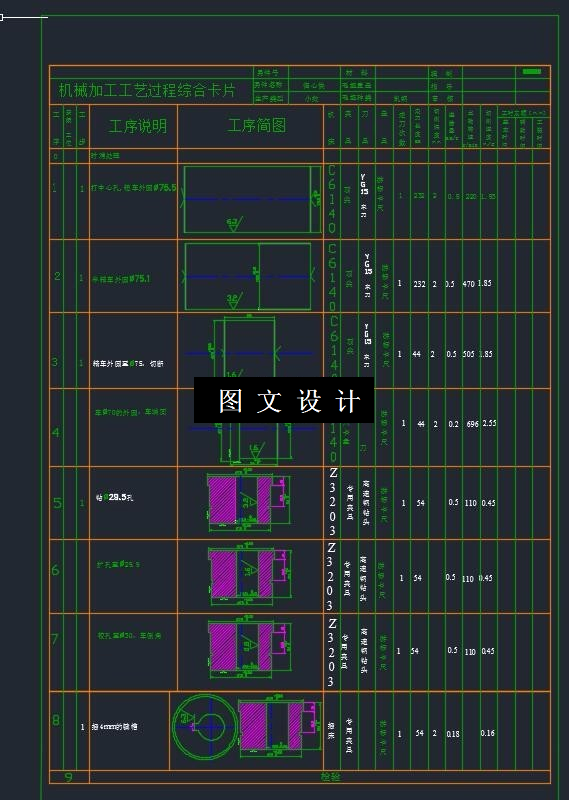

综合工艺卡一套

摘要

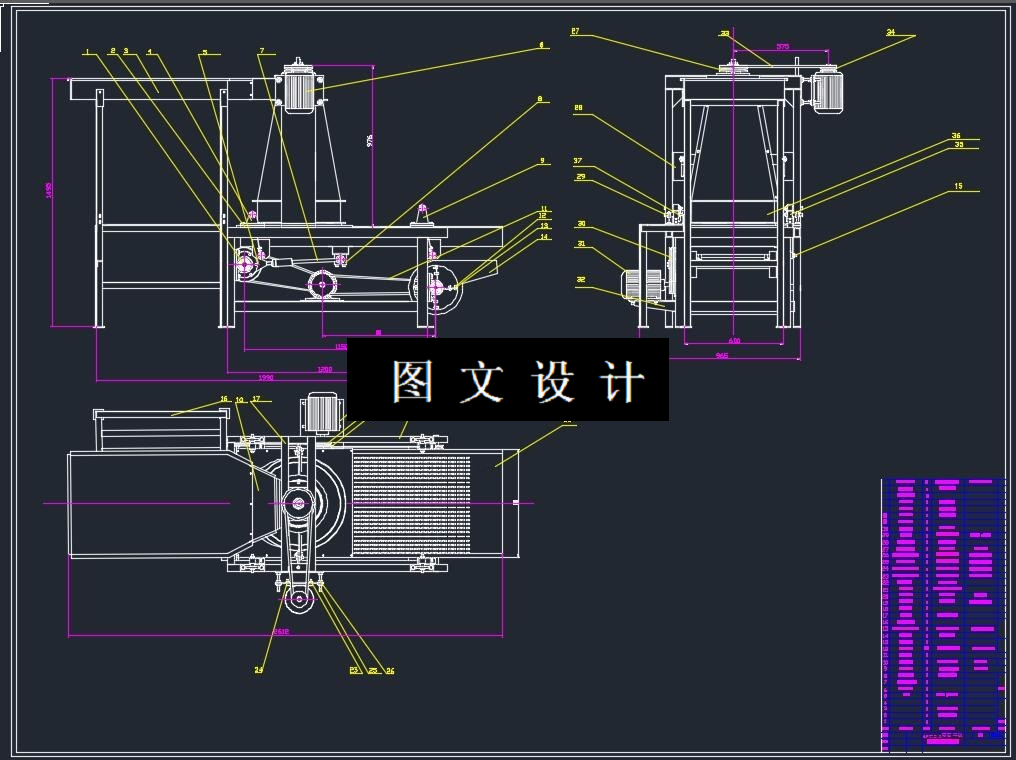

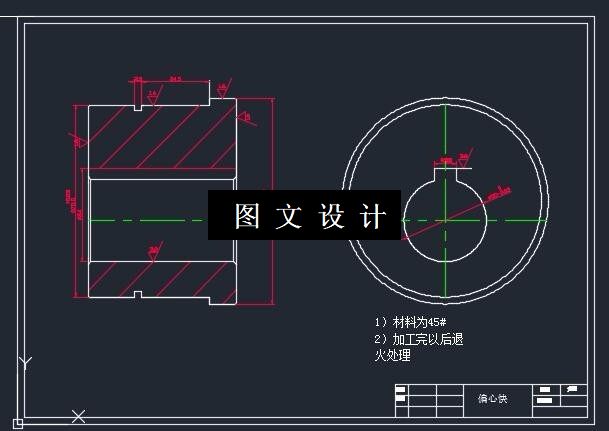

题目是设计葡萄干脱梗机总装，偏心块的机械加工工艺规程以及工艺装备。该机 利用 两台电动机作为动力来源,首先将葡萄干到入高速旋转的转桶和外壳组成的一级筛选组这组主要有转桶和外壳,电动机提供转速利用了转筒上的橡胶拍,将葡萄干的梗打掉后葡萄干由重力下落到二级筛选组而二级筛选组利用另一台电动机提供动力来使偏心轮将主筛体震动脱梗后葡萄和梗分离，将细小的颗粒，灰尘和梗筛入下层再将大颗粒的葡萄干筛之前恰好在前方有一台风扇将自由下落的葡萄干和残余的颗粒，灰尘等吹掉。这时体重较大的葡萄干会下落而体重较轻的灰尘，葡萄梗，和细小颗粒将吹到空中这就完成了二次筛选。 偏心快儿加工过程当中主要加工φ30。车φ75，φ70的外圆，端面，倒角1×45°,车挡环的位置，插键槽，热处理。这些加工面的表面粗造度和孔的表面粗造度要求为3.2，插键槽的表面粗造度要求为6.3。
