M8108-CDK6105A客车驱动桥设计【含Catia三维图】 下载积分：1200　资料编号： M8108

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

CAD版本图纸，共7张

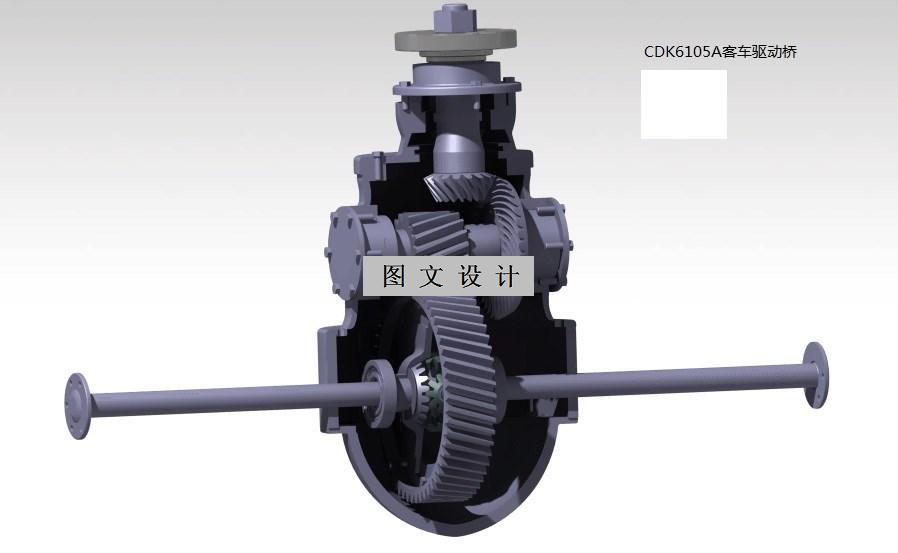

Catia三维图一套

摘要

驱动桥是汽车传动系统的重要组成部件，位于传动系的末端，其功用是增大由传动轴或变速器传来的转矩，将其传给驱动轮并使其具有差速功能。 所以汽车驱动桥设计有着重要的实际意义。 在绪论部分对驱动桥各总成及其选用形式作了简明扼要的说明。 在方案论证部分对驱动桥及其总成结构形式的选择作了具体的说明。本设计选用了双级主减速器采用的是弧齿锥齿轮啮合传动，尽量的简化结构、缩减尺寸可以有效的利用空间充分减少材料浪费减轻整体质量。 本次设计的货车型号是客车，首先确定驱动桥的总体方案，再选择其主要部件的结构形式，比如主减速器采用双级主减速器，差速器采用对称式圆锥行星齿轮差速器，半轴选用的是全浮式半轴等。然后对各个部件的主要参数，结构尺寸和强度进行计算，满足设计的要求。此外本设计应用了CAXA、CATIA等软件绘图。本次设计所设计的双级主减速驱动桥，具有足够的离地间隙，工作可靠，运行平稳。
