M8116-60万吨硫磺制酸变换工段省煤器的设计 下载积分：400　资料编号： M8116

作品包括:

Word版设计说明书1份

CAD版本图纸，共11张

摘要

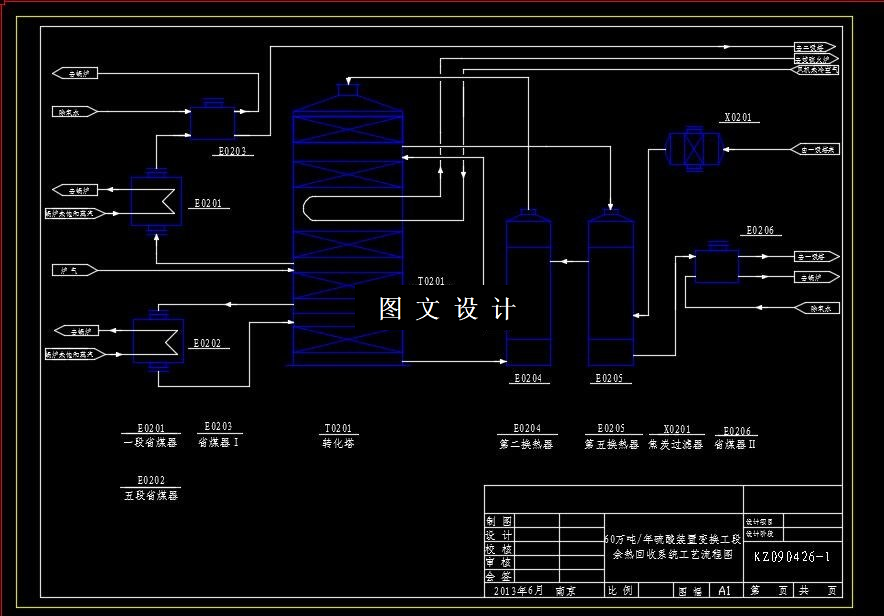

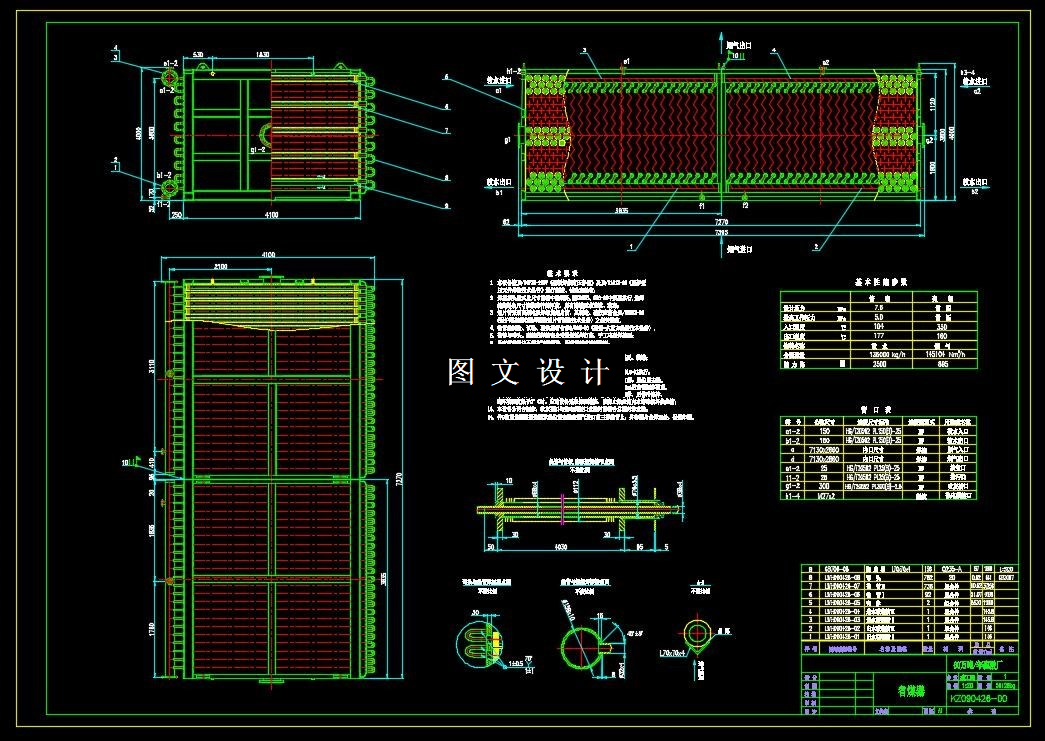

本设计针对硫磺制硫酸工艺，在查阅了硫磺生产相关文献资料以及省煤器的相关资料的基础上，实现年产60万吨硫酸生产装置转化工段的余热回收。介绍了硫酸生产的工艺过程和热管省煤器。主要内容包括热管的原理，分类以及热管省煤器在实际生产中的应用。文章重点完成了转化工段省煤器的热力设计，其中包括热量衡算，传热系数计算，传热面积计算，阻力计算，强度校核计算；完成了省煤器结构设计和自动控制设计；完成了相关图纸的绘制。其中包括系统工艺流程图和省煤器系统布置图、总装配图以及主要零部件图。
