M8118-60万吨年硫酸装置热管省煤器的设计 下载积分：400　资料编号： M8118

作品包括:

Word版设计说明书1份

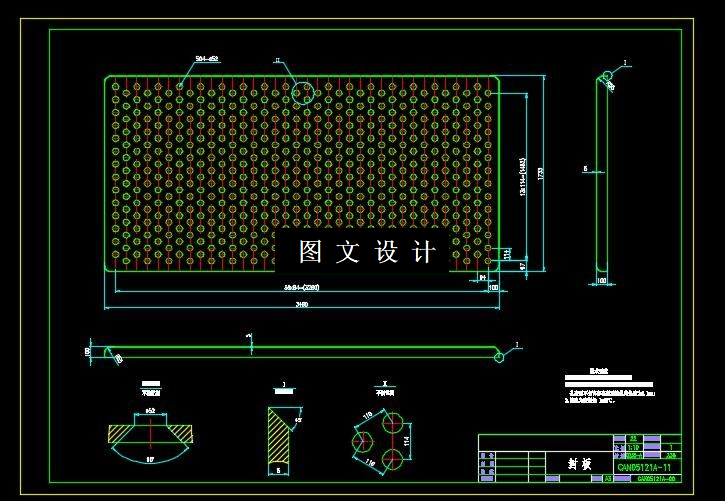

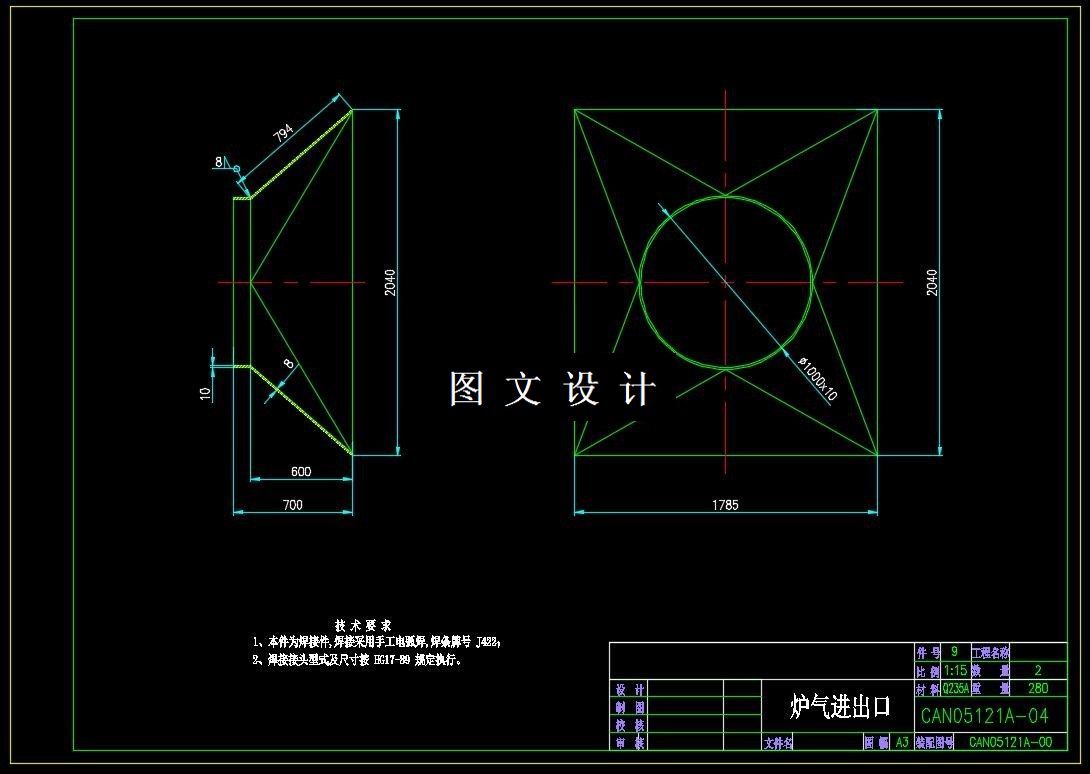

CAD版本图纸，共13张

摘要

在硫酸的生产工艺过程中，从沸腾焙烧炉出来的SO2气体在转化炉内氧化生成SO3再经过一系列中间冷却到160～180℃进入吸收塔。在这些过程中有大量的余热可以利用，可通过省煤器回收其中大量的热量，然而由于炉气中含有少量的水蒸汽，使得露点温度较高，通过热管的调壁温设计来提高管壁温度，使得管壁温度在露点温度以上，从而可以防止露点腐蚀，保证设备的长期运行，达到节能降耗提高生产效率的目的。 本文阐述了套管式热管省煤器的优点，分析了套管式热管省煤器在硫酸工业余热回收中的应用，并针对60万吨/年硫酸装置的生产工艺参数，确定了热管省煤器的热力设计方案，设计了一套SO3冷却工段余热利用设备——热管蒸汽发生器系统，并对热管省煤器进行了热力计算、结构设计、阻力计算等，并绘制了整个系统的布置图、设备图和主要部件图。
