Z1203-基于PLC的蔬菜播种机控制系统设计 下载积分：200　资料编号： Z1203

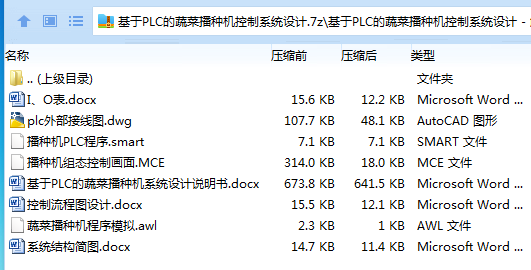

作品包括:

Word版设计说明书1份，共33页，约9500字

CAD版本图纸，共1张

PLC程序一份

PLC模拟仿真一份

组态画面一份

摘 要

  蔬菜在我们的日常生活中比不或缺，它是我们日常生活中主要的食材之一，蔬菜的营养价值十分高，含有多种微量元素、维生素、叶青素等成分，对我们的身体营养成分的摄取十分重要。在蔬菜的培育过程中一般有两种方式，一种是撒种播种的方式一种是育苗的播种方式，这根据不同蔬菜种类的不同生长习性有关。随着种植业技术水平的不断提高，很多情况下为了提高蔬菜的成活率，使用苗钟的方式，通过在特殊环境中对蔬菜今年盆栽至幼苗，直到生长到一定阶段后，蔬菜发出幼苗并且生长稳定后，再对其进行移栽，以提高其成活率。本次设计就是针对蔬菜的播种的系统设计，通过前期对幼苗在钵体中栽培的培育环节，使用自动化设计理论，将钵体内蔬菜的播种进行自动流水化生产，既节省了人工又提高了效率。

  本次设计采用西门子S7-200小型PLC作为主要的控制元件，通过逻辑顺序控制的方式对程序进行编程，模拟蔬菜播种机的控制要求。通过对硬件和软件的设计，满足现今控制行业对蔬菜播种机的使用要求。最后对程序进行模拟调试，在不断的调试和修改过程中，使程序更加完美，达到最佳的工作状态。

关键词：蔬菜播种机控制系统 可编程序逻辑控制器 组态控制画面

目录

摘    要

Abstract

第一章绪论 1

1.1课题研究的现状分析 1

1.2蔬菜播种机设计的内容及目的 2

1.2.1蔬菜播种机设计的内容 2

1.2.2本次设计的目的 2

1.3系统控制的选择比较 3

1.4 PLC定义及简述 4

1.5 PLC的基本结构组成 4

1.6 PLC的发展趋势分析 6

第二章 控制系统硬件的设计 6

2.1 蔬菜播种机控制系统控制的要求 6

2.2蔬菜播种机控制的系统组成 7

2.3 硬件选型 8

2.3.1 PLC选型 8

2.3.2限位开关的选型 10

2.3.3光电传感器 11

2.3.4触摸屏的选型 12

2.4本次系统设计的主要硬件清单 12

第三章  蔬菜播种机控制系统PLC程序的编写 13

3.1蔬菜播种机的控制简述 13

3.2蔬菜播种机绘制控制流程图 13

3.3 蔬菜播种机配置I/O表 14

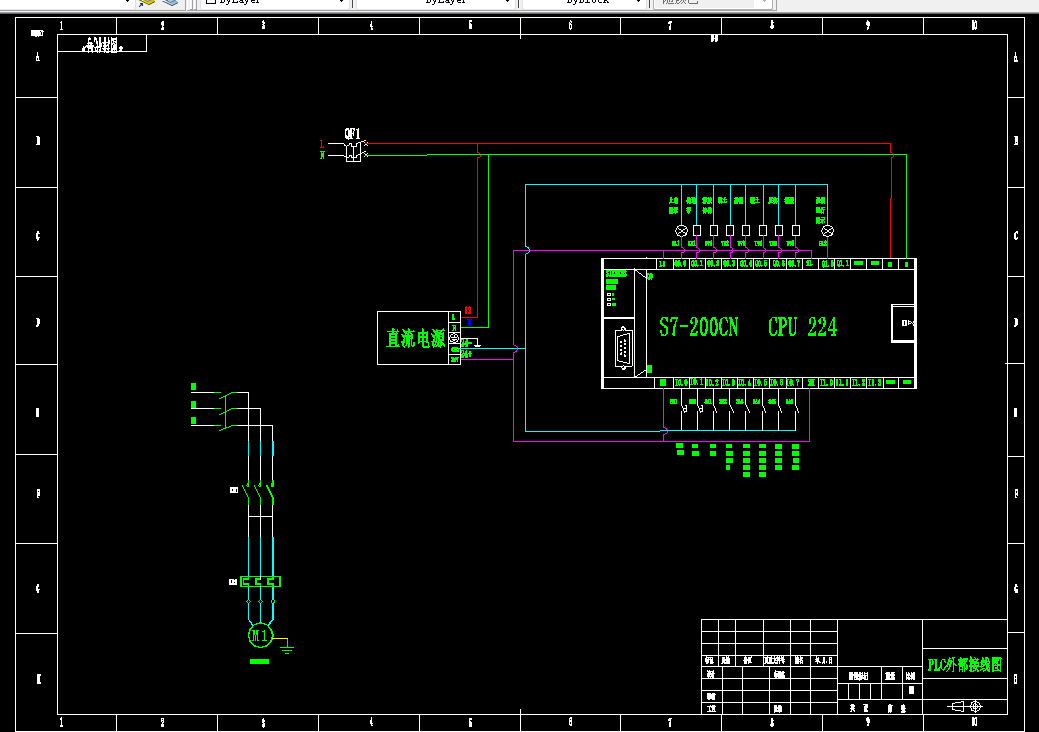

3.4 通过CAD软件绘制蔬菜播种机接线图 15

3.5程序编写 16

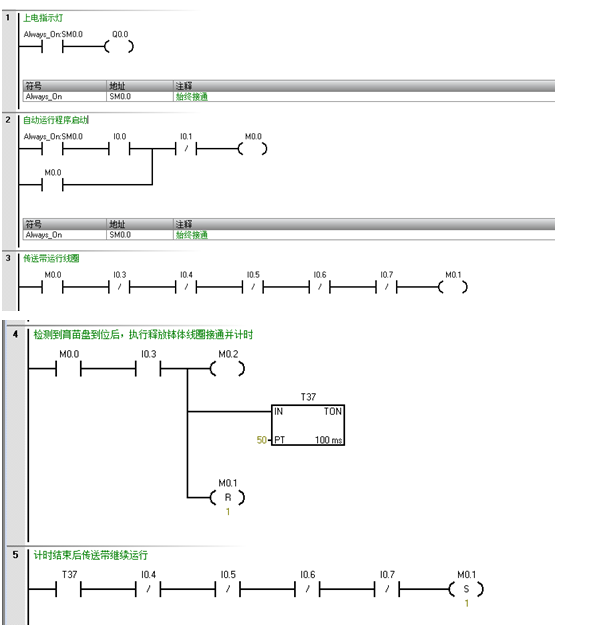

3.5.1梯形图编写 16

3.5.2蔬菜播种机程序语句表编写 20

3.6蔬菜播种机控制画面组态设计 23

第四章 程序仿真 24

4.1环境要求 24

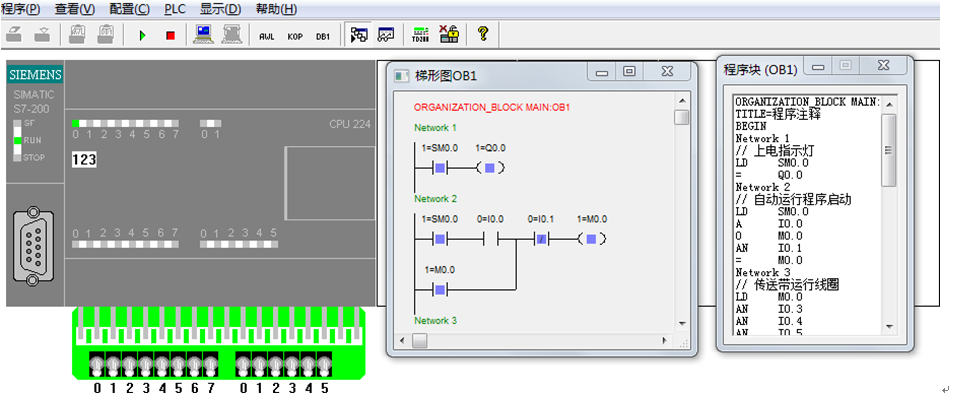

4.2程序调式 25

致 谢 27

参考文献 28
