Z757-基于PLC的颗粒包装机控制系统设计 下载积分：300　资料编号： Z757

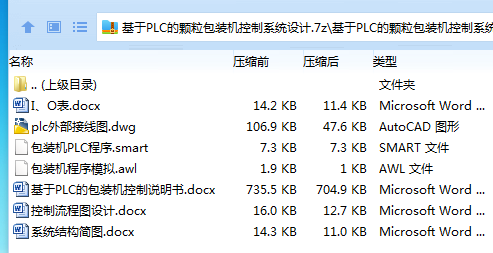

作品包括:

Word版说明书1份，共30页，约9000字

CAD版本图纸，共1张

PLC程序一份

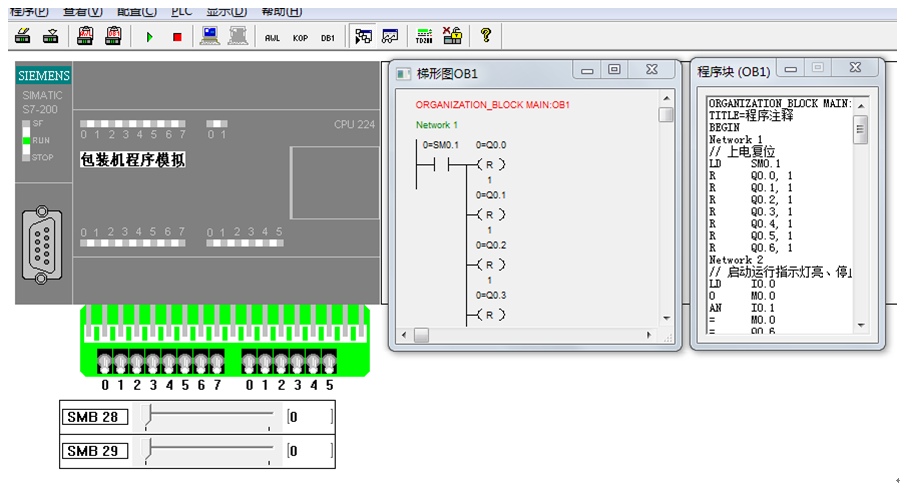

PLC模拟仿真一份

摘 要

  随着我国自动化进程的逐步提高，在各行各业的加工过程中逐渐由自动化程度比较高的流水线的作业方式替代传统的人工作业的方式，实现了高度的自动化集成，节约了人力物力成本。在我们的生活中离不开诸如豆奶粉、各类袋装小零食、小袋的颗粒物品等，这类产品在传统的包装作业时，需要大量的物力人力通过工人单一工序完成后搬运到下道工序生产，通常要经过称量、填装、封口等工序，由于人的主观作用的影响下不能完全保证每次包装的质量和数量，而且由于过多的工人参与导致卫生条件不达标，尤其是食用物品的包装，经过与人的接触和作业环境的复杂程度完全不能保证无尘无菌的操作环境，大大降低了包装产品的健康性。本次设计就是针对这一现象设计了一种自动化的包装机，避免过多的人工参与，并大大提高了劳动生产效率。

本次设计了一种针对于粉状或者颗粒状物品的包装机控制系统，采用西门子S7-200小型PLC作为主要的控制元件，通过起保停电路和顺序控制的方式对程序进行编程，模拟包装产品流水化作业的工作原理。通过对硬件和软件的设计，满足现今控制行业对包装机的使用要求。最后对程序进行模拟调试，在不断的调试和修改过程中，使程序更加完美，达到最佳的工作状态。

关键词：包装机控制系统 可编程序逻辑控制器 自动化包装线

目录

摘    要

Abstract

第一章绪论 1

1.1课题研究的现状 1

1.1.1包装机简述 1

1.1.2国内外发展现状的分析 2

1.2本次设计的内容及目的 2

1.2.1本次设计的内容 2

1.2.2本次设计的目的 3

1.3系统控制的选择比较 3

1.4 PLC定义及简述 4

1.5 PLC的基本结构组成 5

1.6 PLC的发展趋势分析 7

第二章 控制系统硬件的设计 7

2.1 包装机控制系统控制的要求 7

2.2包装机控制的系统组成 8

2.3 硬件选型 9

2.3.1 PLC选型 9

2.3.2限位开关的选型 11

2.3.2电子称重装置的选型 11

2.4本次系统设计的主要硬件清单 12

3  包装机控制系统PLC程序的编写 12

3.1包装机的控制简述 12

3.2绘制控制流程图 13

3.3 配置I/O表 14

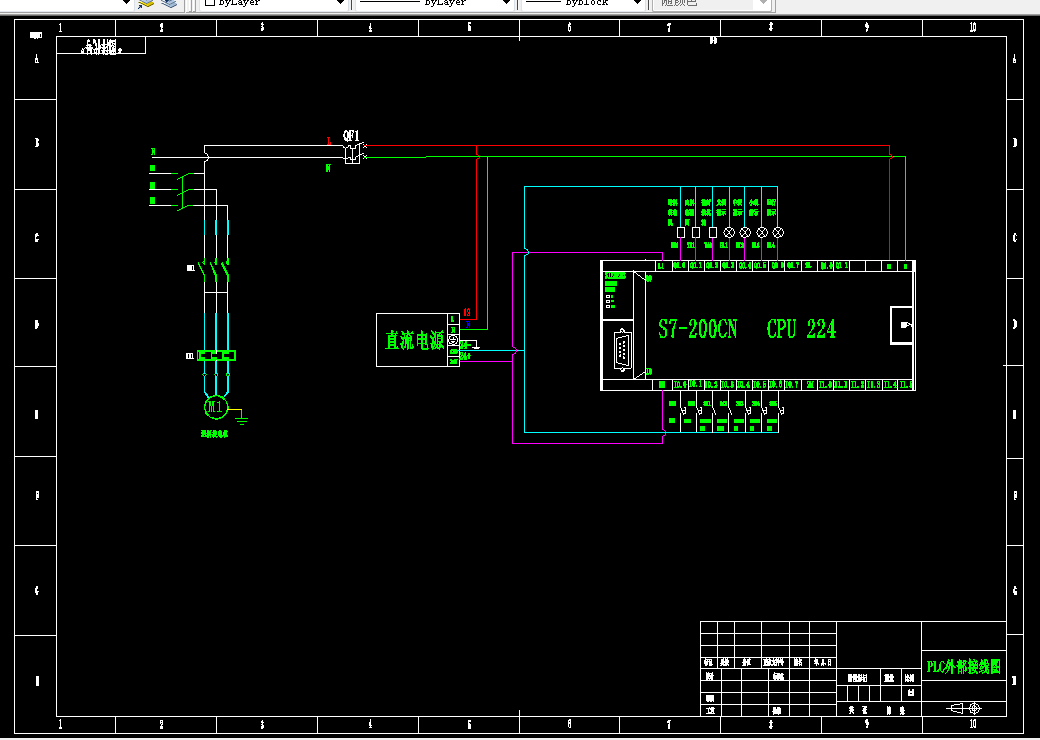

3.4 接线图 14

3.5程序编写 15

3.5.1梯形图编写 15

3.5.2语句表 18

4 程序仿真 21

4.1环境要求 21

4.2程序调式 21

致 谢 24

参考文献 25
