M8206-单面卧式组合钻床夹具设计【含SW三维图】 下载积分：100　资料编号： M8206

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

CAD版本图纸，共7张

SW三维图一套

仿真动画视频一份

摘要

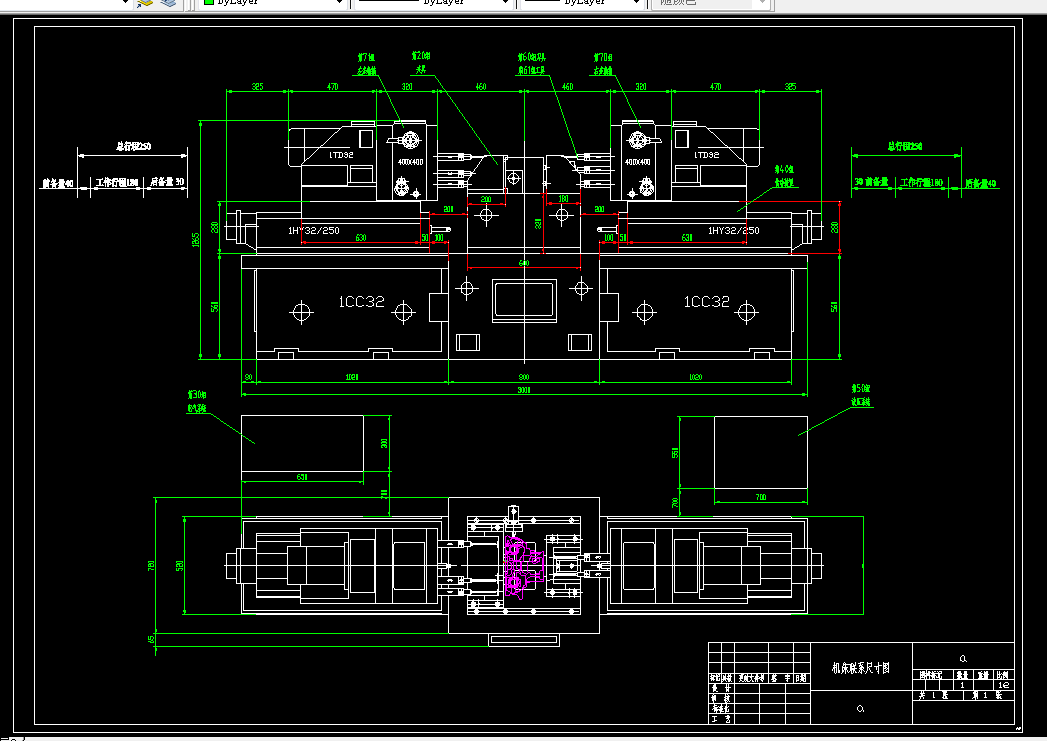

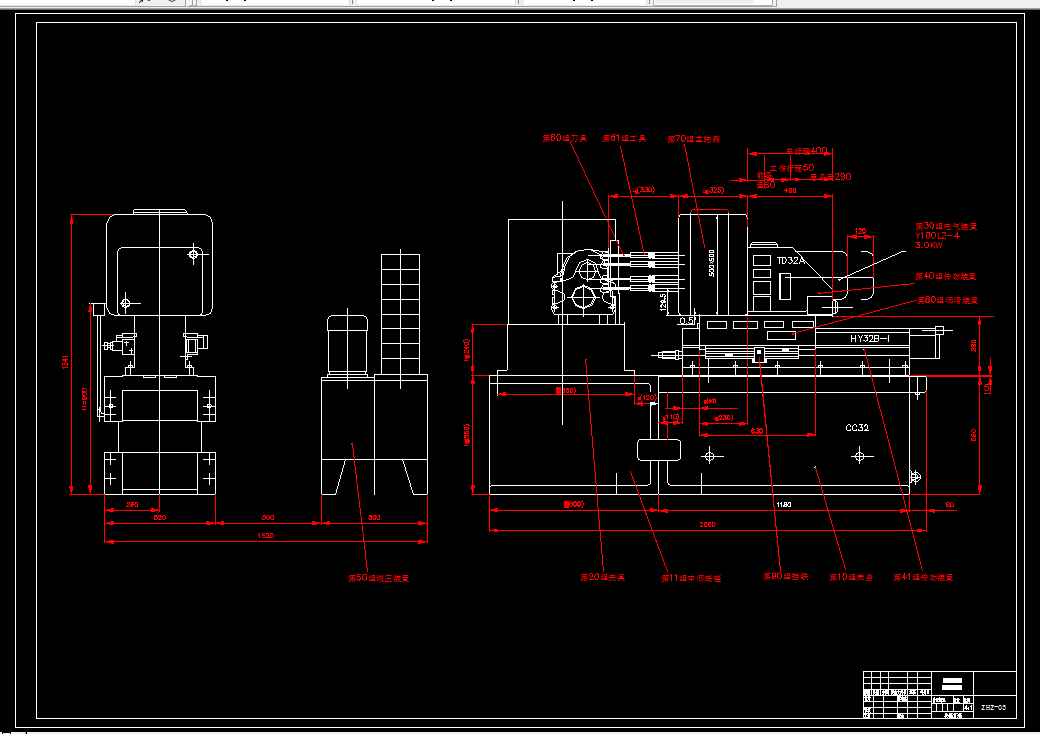

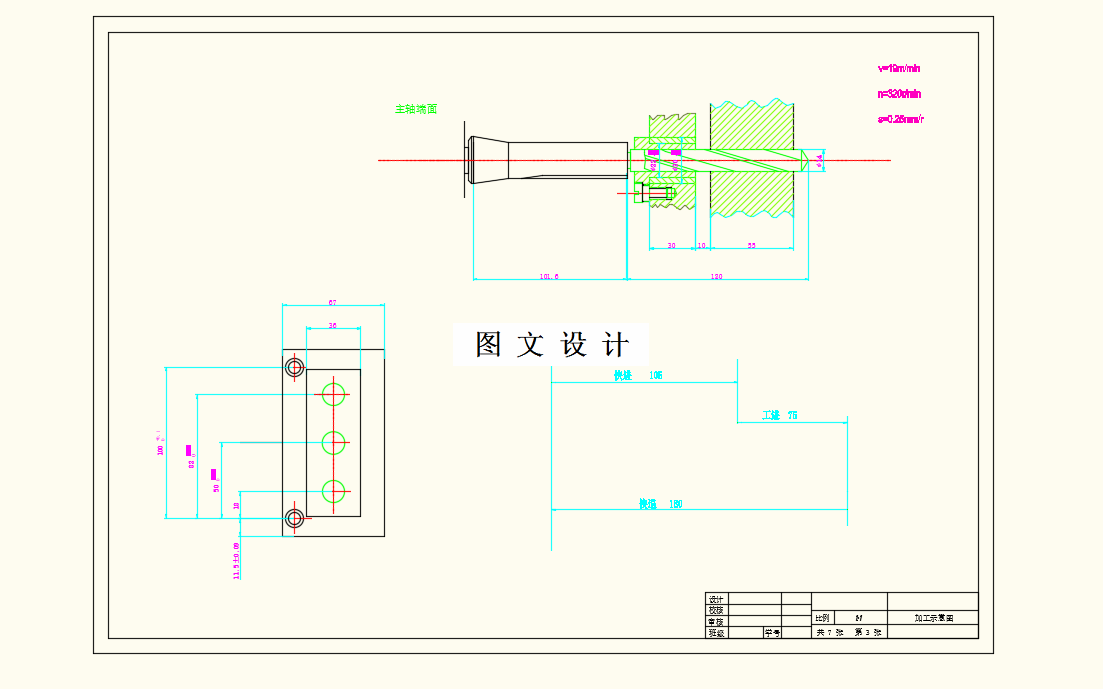

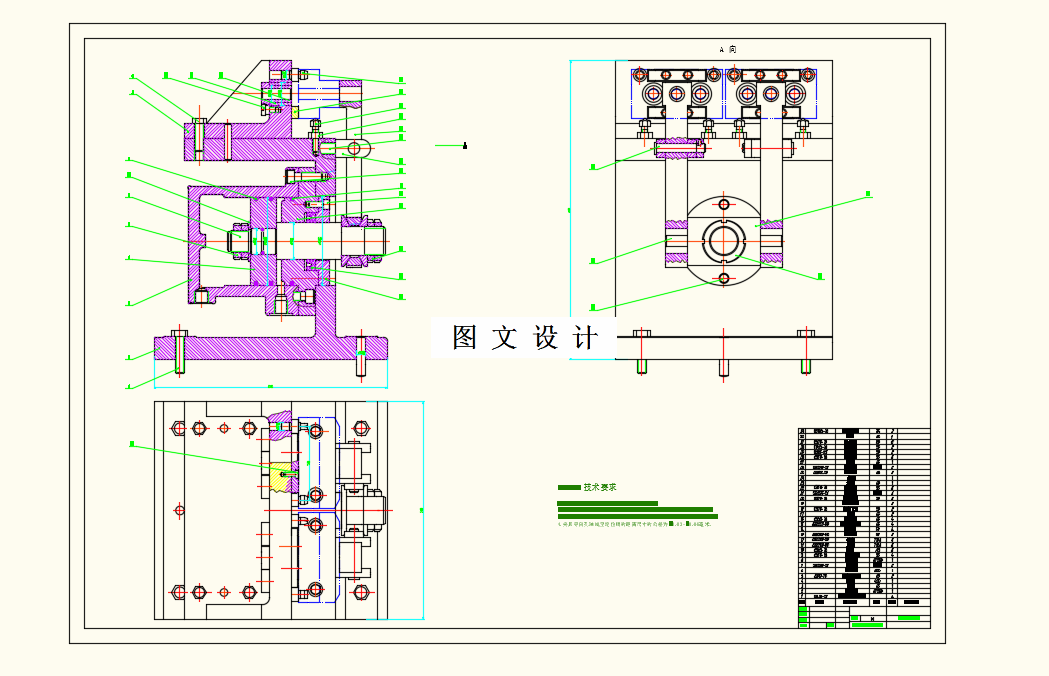

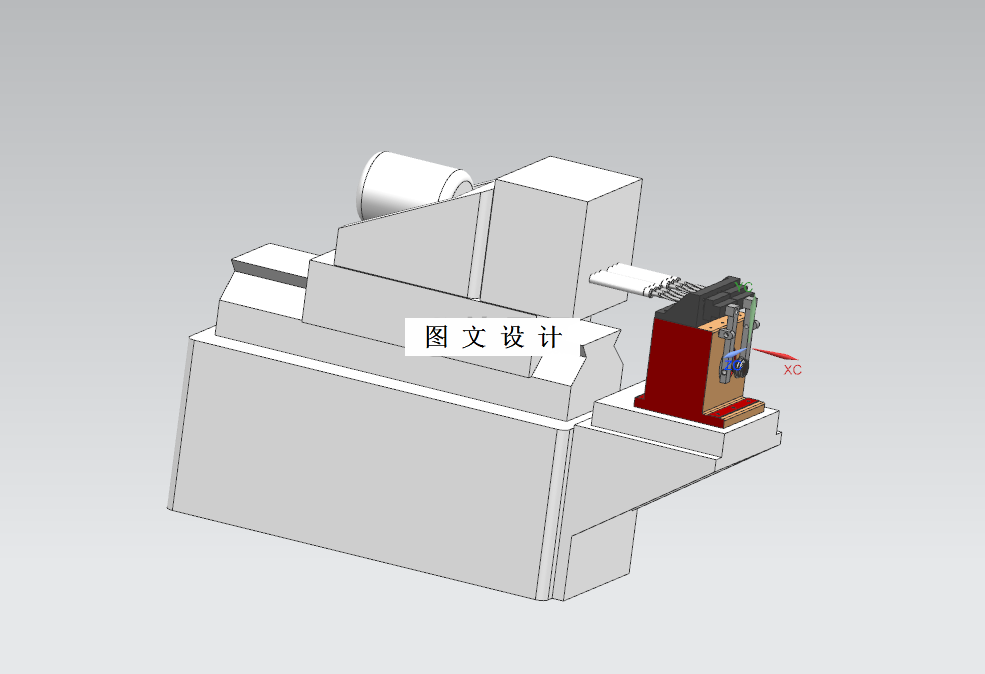

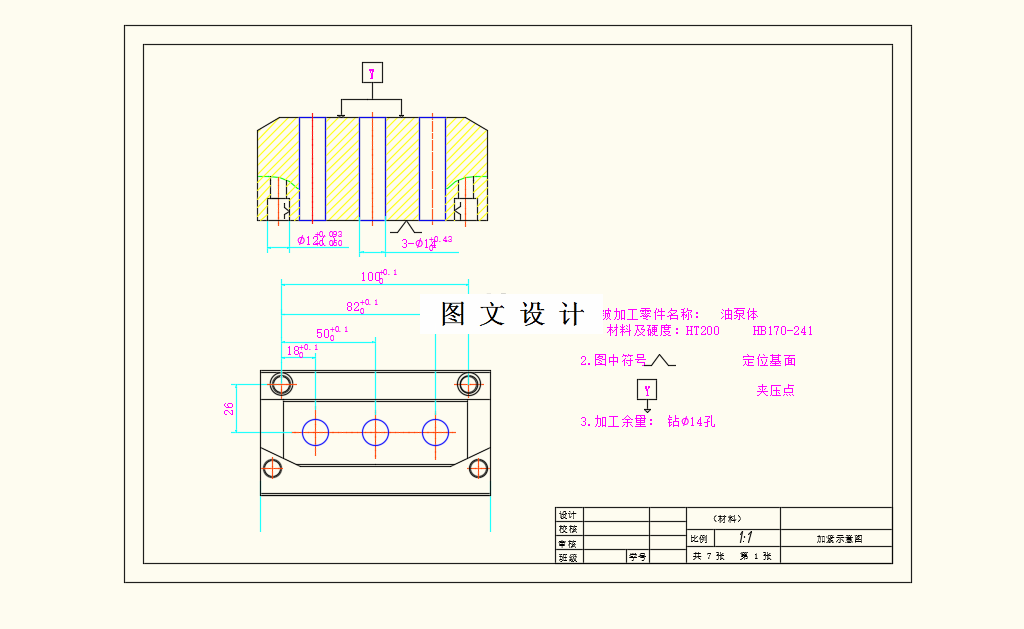

机床自十五世纪以来，已有五百多年的历史，加工技术日益发达，对零件的加工也将变得简单便捷。本次设计基于单面卧式组合钻床的基础下，对其油泵体零件上的孔系钻孔作业及其加工的性能仿真，进行夹具设计。通过对机械加工资料及夹具设计要求查找相关资料，并在市场上做实际调查，进而论证夹具设计。从工艺角度来分析加工油泵体零件。其中单面卧式组合钻床生产功率卡填写由钻床的工序图、加工示意图、机床总体图。夹具设计主要包括：定位方案的确定，加紧机构的设计、导向装置。最后采用 solidworks 三维绘图软件对其油泵体零件进行运动仿真，最后对活塞杆、钻模板、夹具体进行有限元分析。
