M8216-微型4节液压机械臂设计 下载积分：100　资料编号： M8216

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

摘要

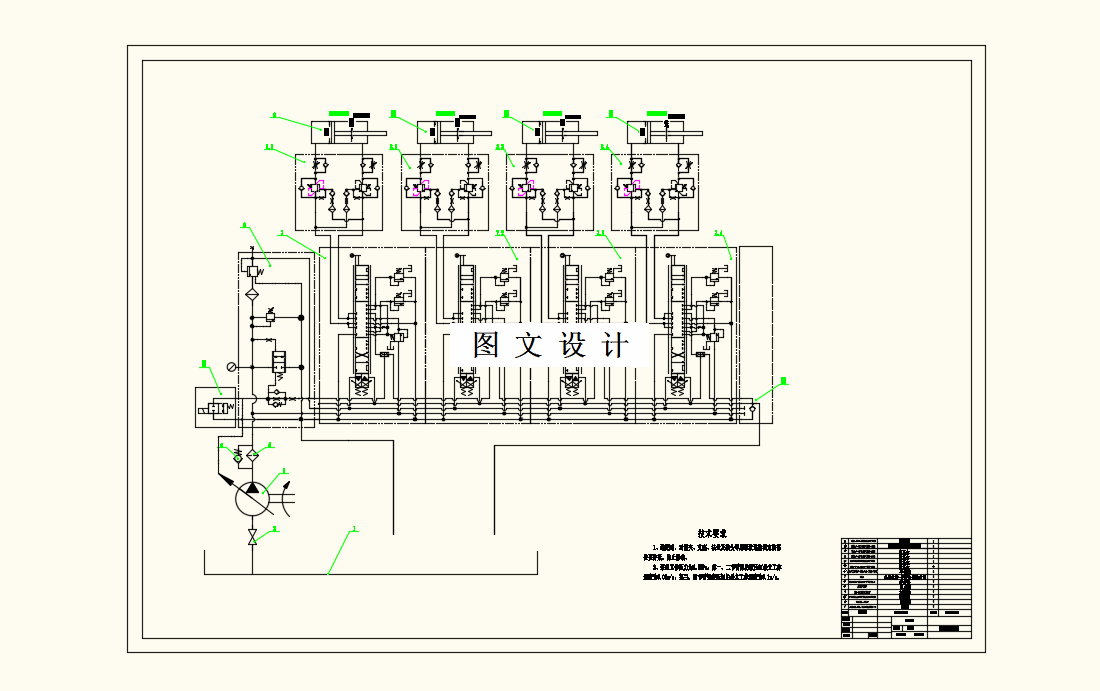

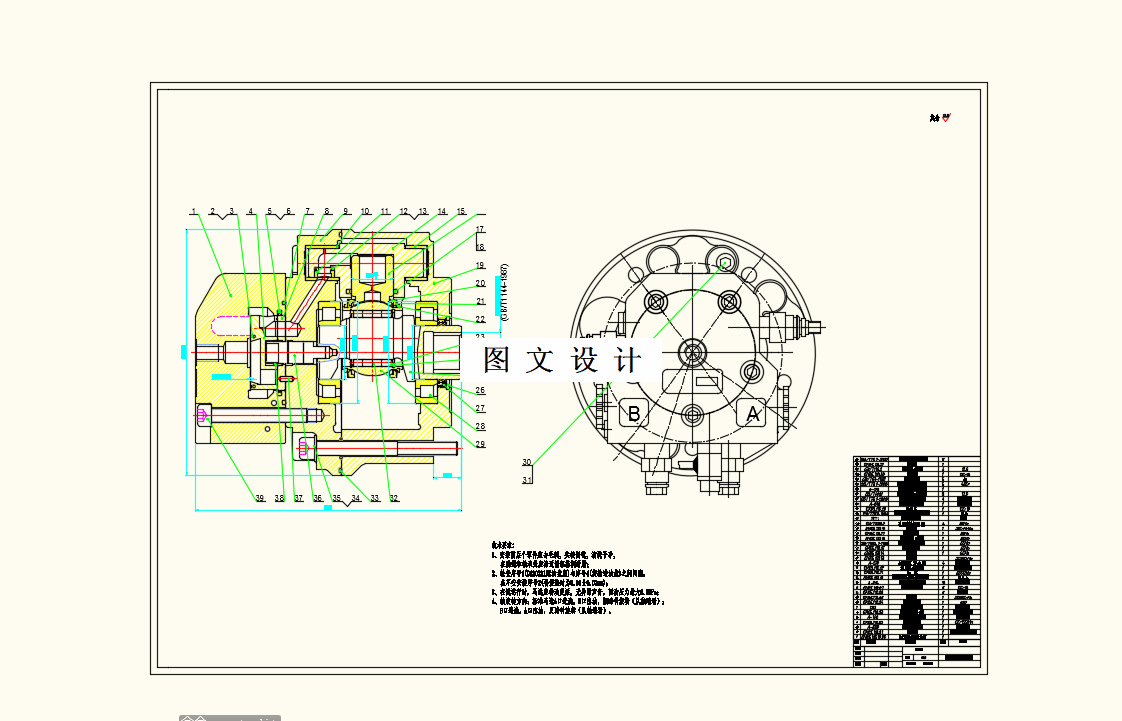

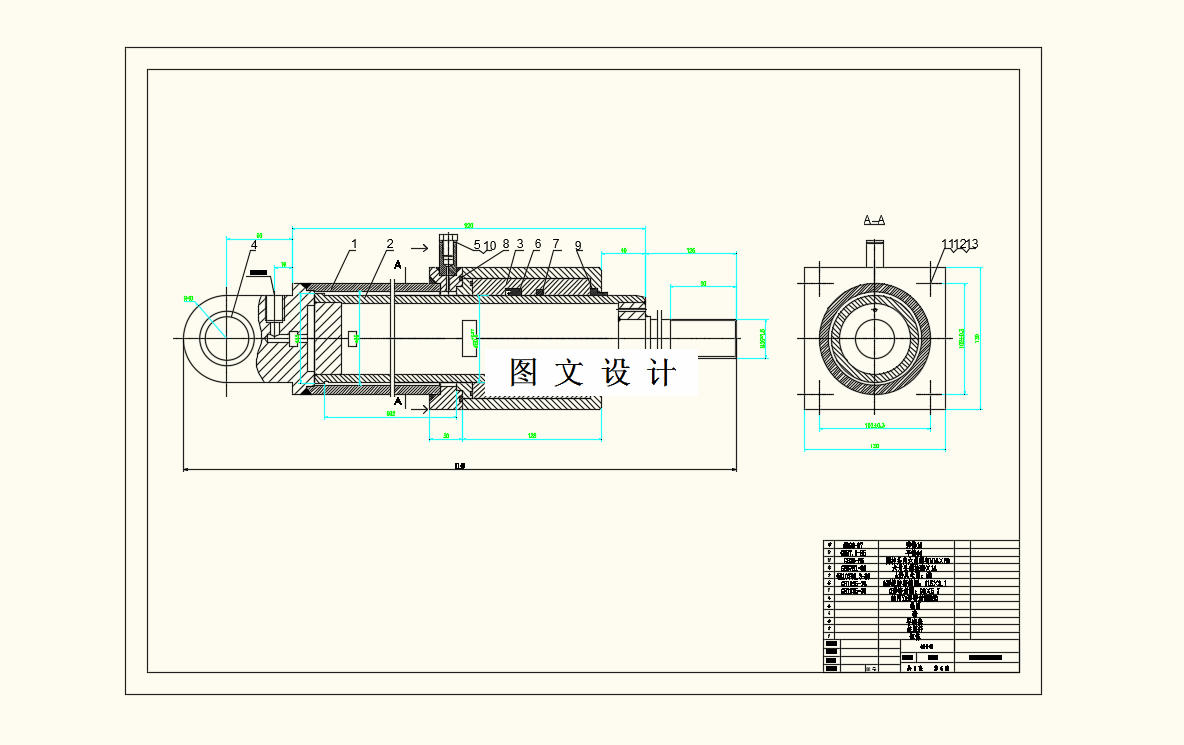

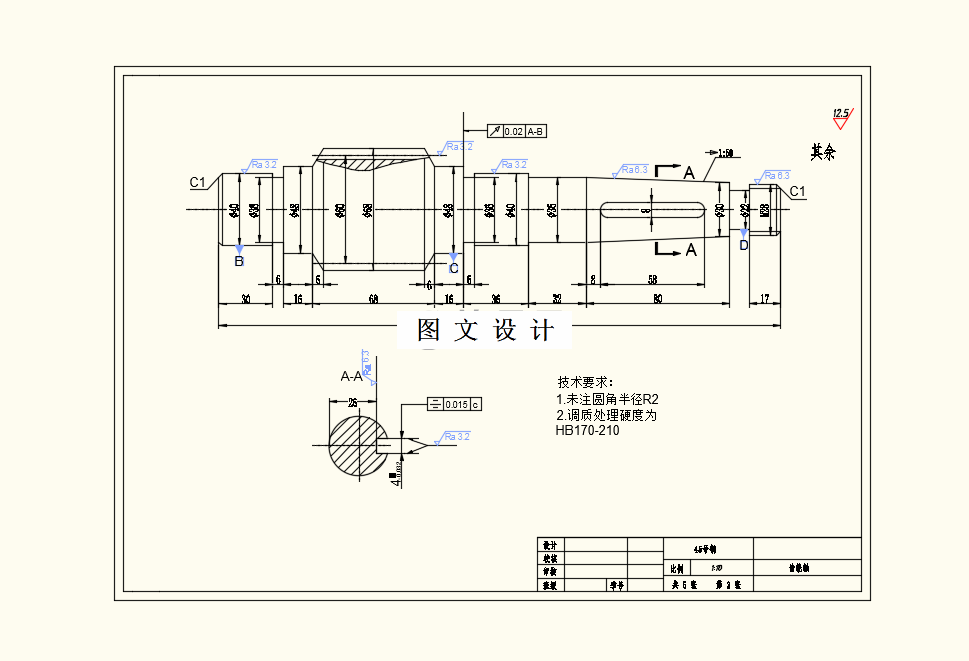

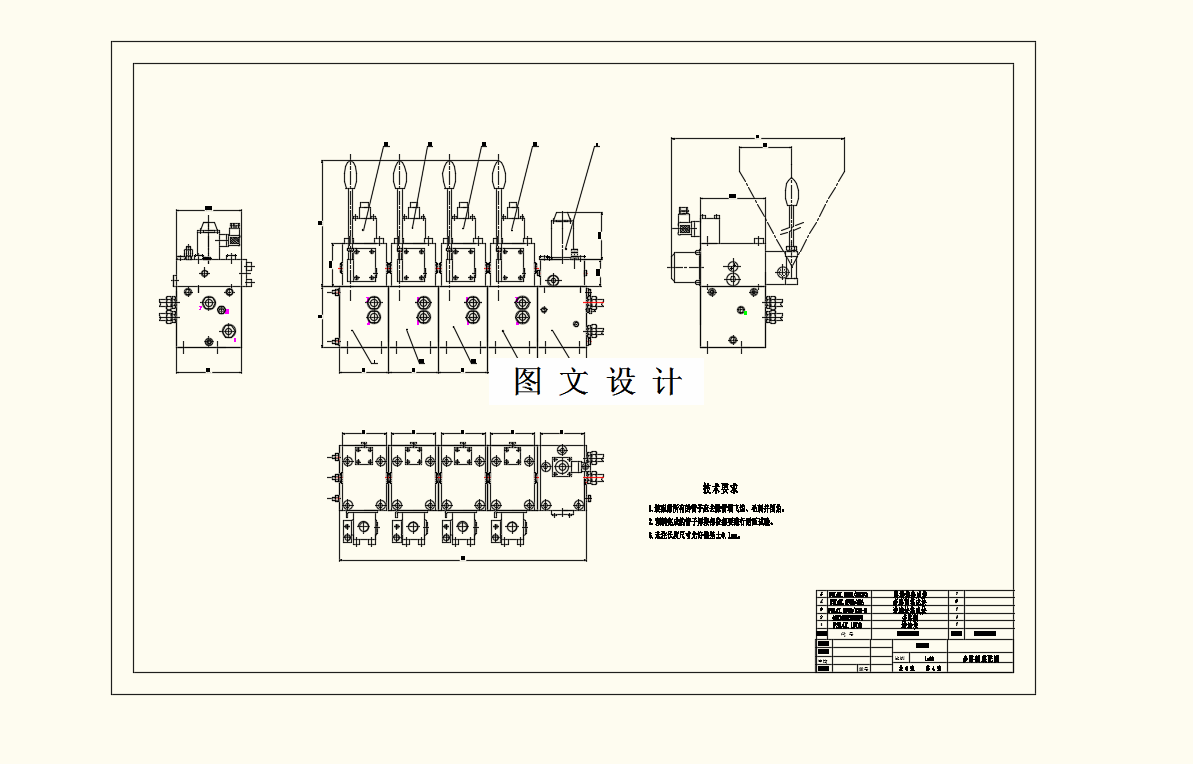

在社会快速发展的今天，也是在大规模基础建设的背景之下，液压机械臂等相关的设备被广泛应用在基础建设和工业生产之中，也是在这样的环境之下液压系统等相关产业得到了前所未有的大发展。随着国内经济飞速的发展，相关液压机械设备在国内庞大市场的催动下，相关研究设计也有了很大的潜力。 本文所设计的四节液压机械臂泵送系统，针对该泵送机构的液压系统设计、液压缸的设计和计算、液压系统性能验算、液压元件的选择等相关计算，确定了相关结构参数并计算校核，最后通过绘图软件将相关的设计图纸，其中包括液压原理图、液压马达图、齿轮轴图、多路阀装配图以及柱塞式液压缸图。 本文还就四节液压机械臂泵送系统的相关的功能特性，分析液压缸承载力、总承载力、各臂架液压缸参数、液压系统压力等具体的参数数据进行计算说明，最后就液压元件所涉及的液压阀的选择作相关的阐述说明。
