M8219-25t单索遥控抓斗设计 下载积分：50　资料编号： M8219

作品包括:

Word版设计说明书1份

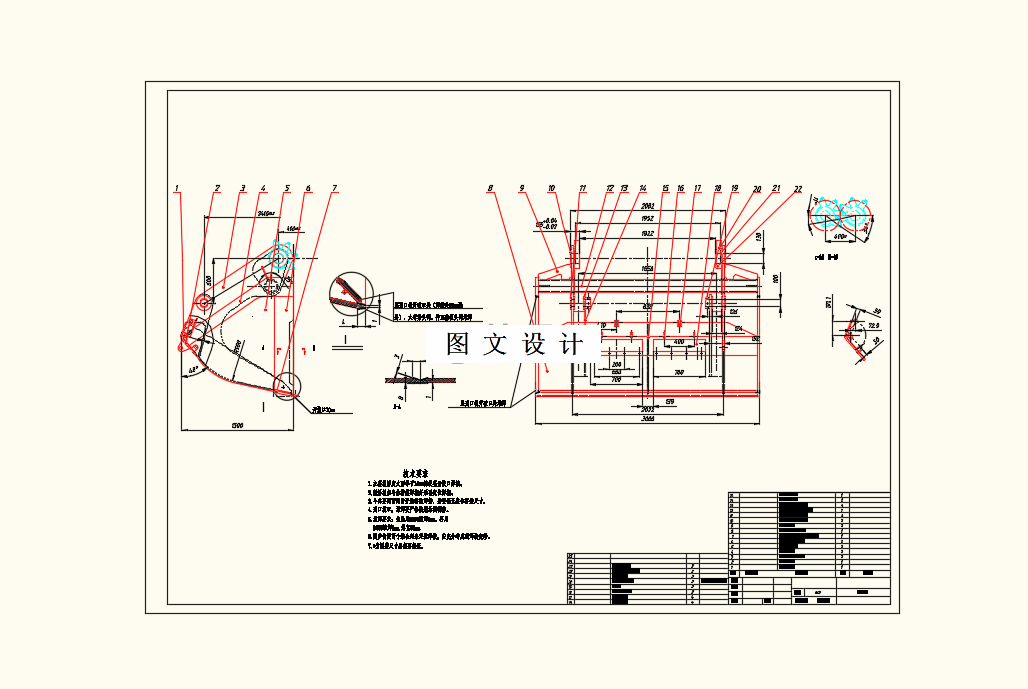

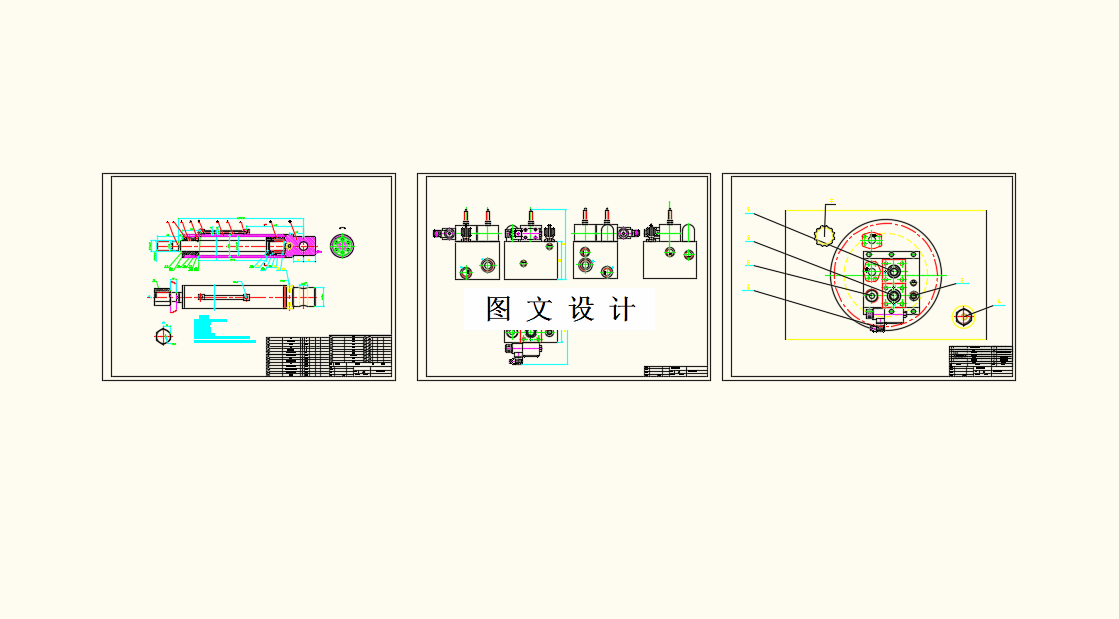

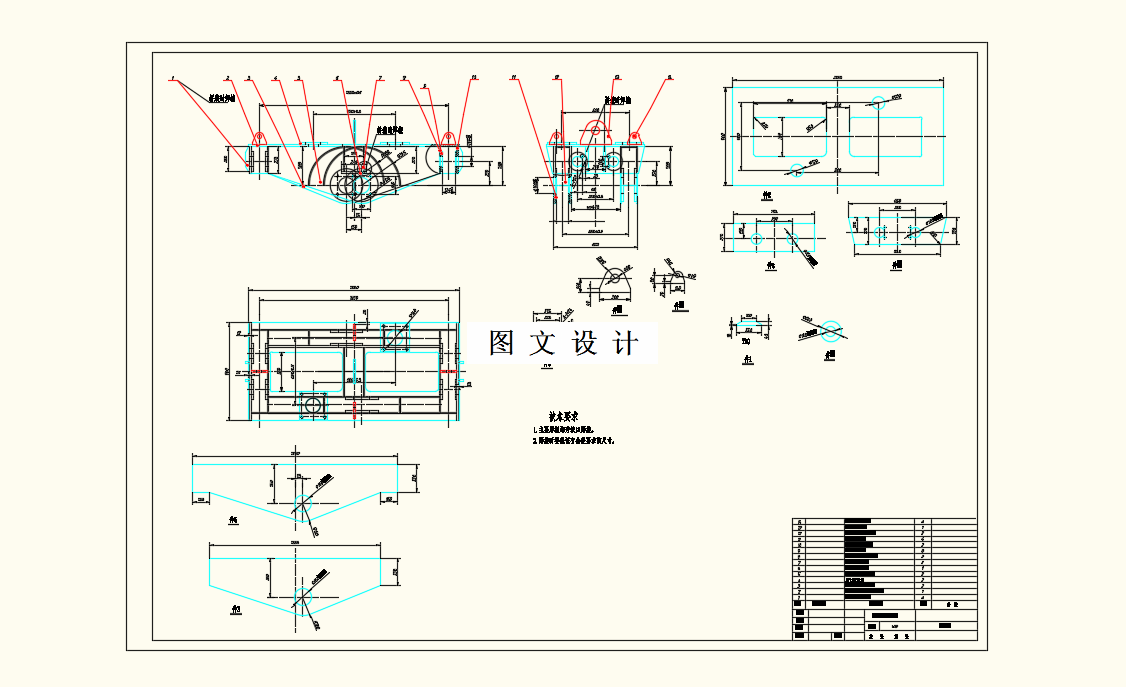

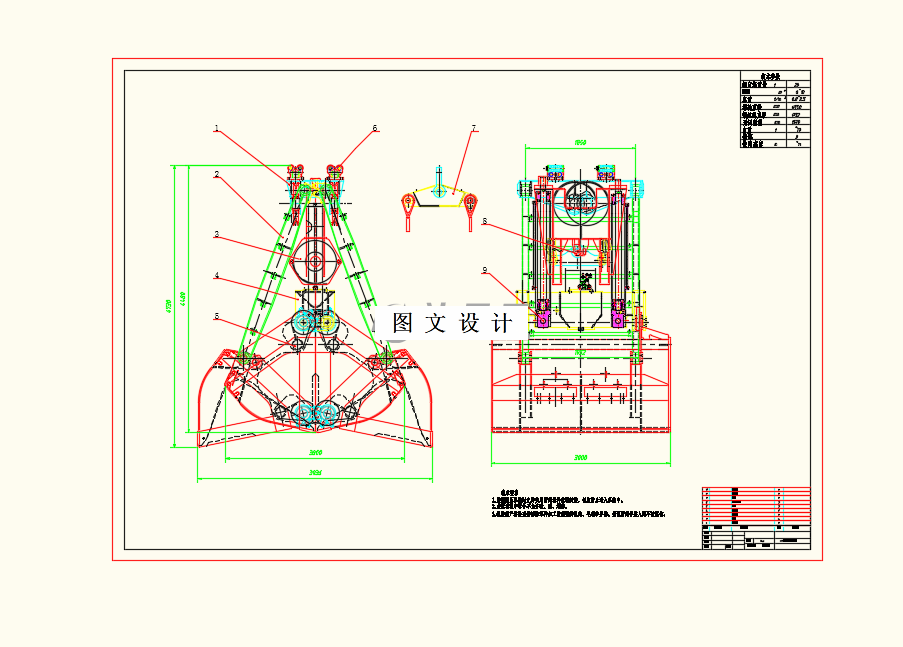

CAD版本图纸，共8张

摘要

抓手是天车抓取物料的一种工具，基本上是用于物料的装载和开卸。抓手都是由工作人员在驾驶室内独立操作完成物料的装载和开卸，所以工作效率高，在港口、矿场应用很普遍。首先对单索遥控抓手进行总体结构设计，根据已知的抓手参数进行平衡梁，上横梁，撑杆等部件的计算，然后进行相关各部件的校核。其次是液压系统的设计，根据设计要求设计绘制出液压系统原理图，查阅相关资料选择合适的结构设计执行元件液压缸，动力元件液压泵、控制元件各种阀、辅助元件油管油箱等。通过对单索遥控抓斗的机械结构和液压系统设计计算，使抓手的抓取性能好、装卸效率高。适合各种环境下的作业。
