M8340-EQ4250驾驶室翻转系统设计【含Catia三维图】 下载积分：50　资料编号： M8340

作品包括:

Word版设计说明书1份

外文翻译一份

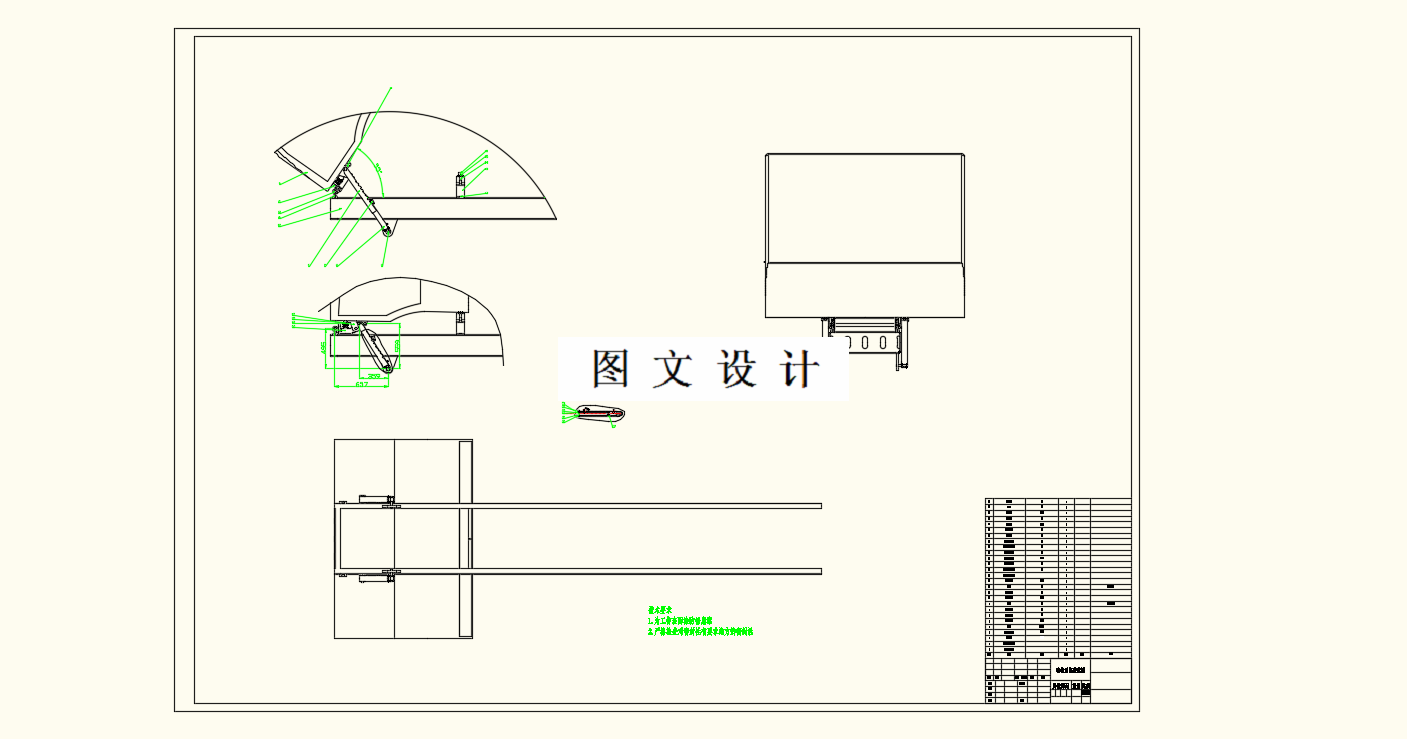

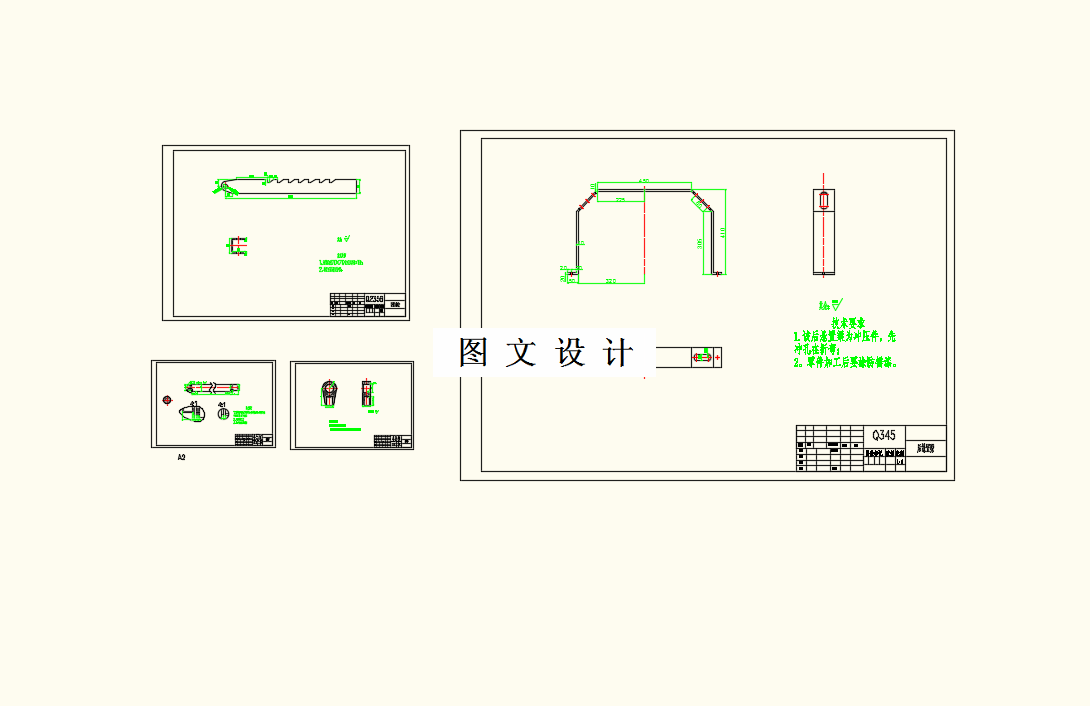

CAD版本图纸，共5张

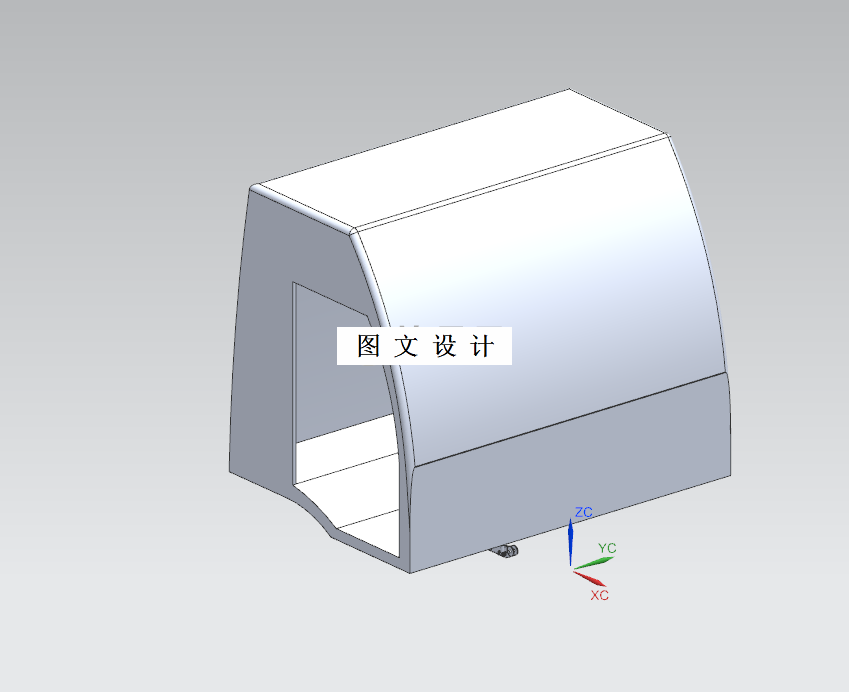

Catia三维图一套

摘要

随着近些年来我国制造业、交通运输业等行业的全面发展，对于货物运输的需求也越来越高，商用车的市场也就随之高涨，且逐渐向着重型发展。驾驶室的质量也越来越高，且现在的商用车发动机都会布置在驾驶室的正下方，难免会对发动机变速器的装置进行维修，这就需要将驾驶室设计成可翻转机构，方便对驾驶时下方的发动机和变速器进行维修，而传统的扭杆式翻转机构难以满足驾驶室越来越大的质量，所以将采用液压式翻转机构来实现驾驶室的翻转功能。 液压翻转机构中最重要的部件就是前后悬置和液压传动系统，前后悬置的质量和设计的合理性直接影响到机构的使用寿命，甚至驾驶人员的生命安全。液压传动系统是整个翻转系统的重中之重，在设计时满足将驾驶室翻起的基本需求，并尽可能考虑其他的意外情况，这对提高商用车制造商的市场竞争力具有重要意义。
