作品包括:
Word版说明书1份,共50页,约17000字

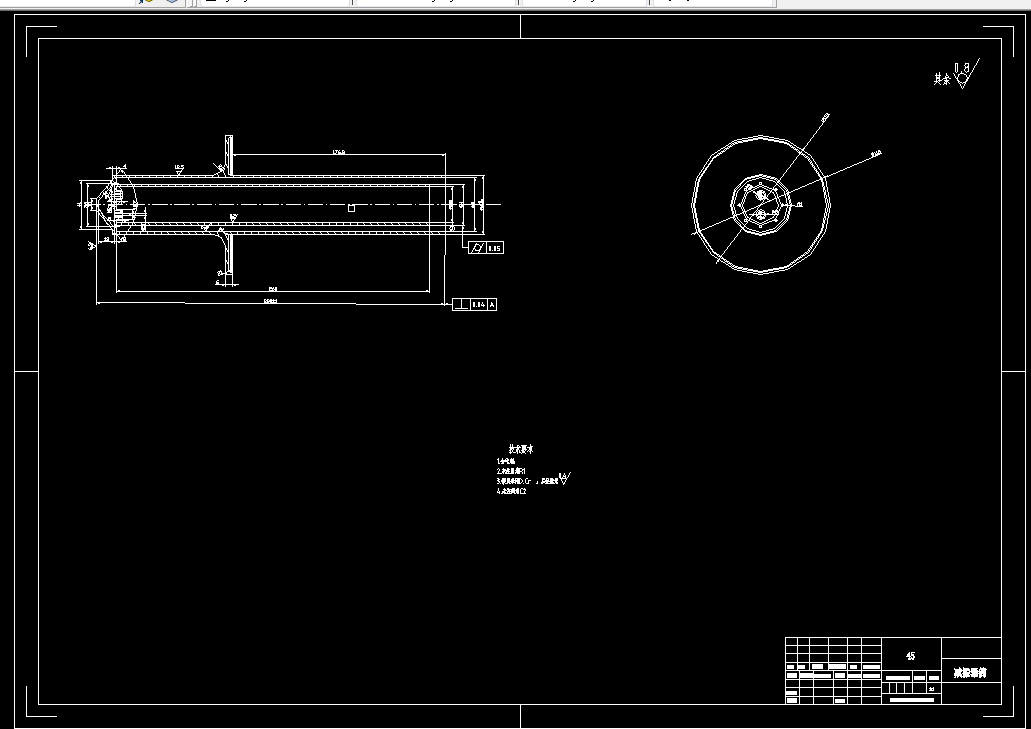

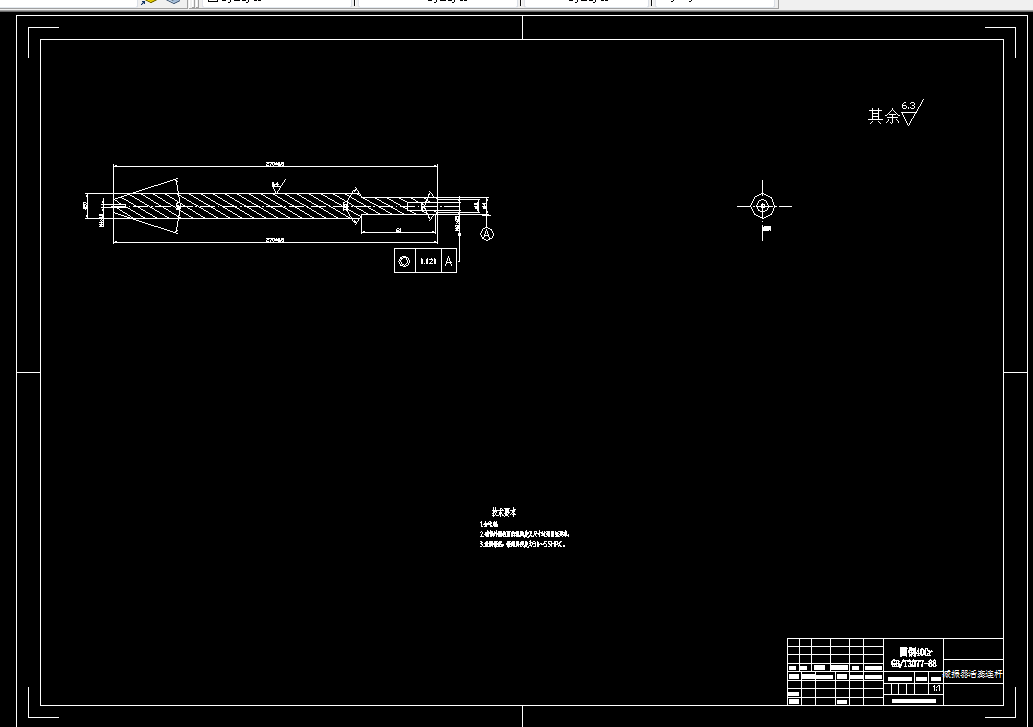

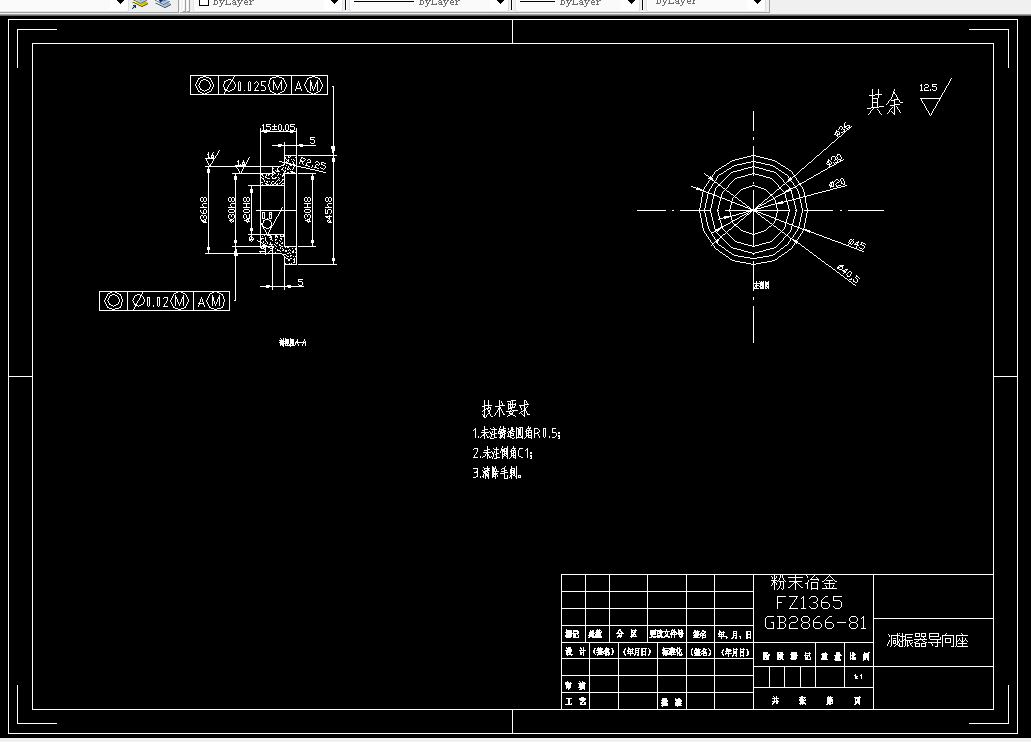

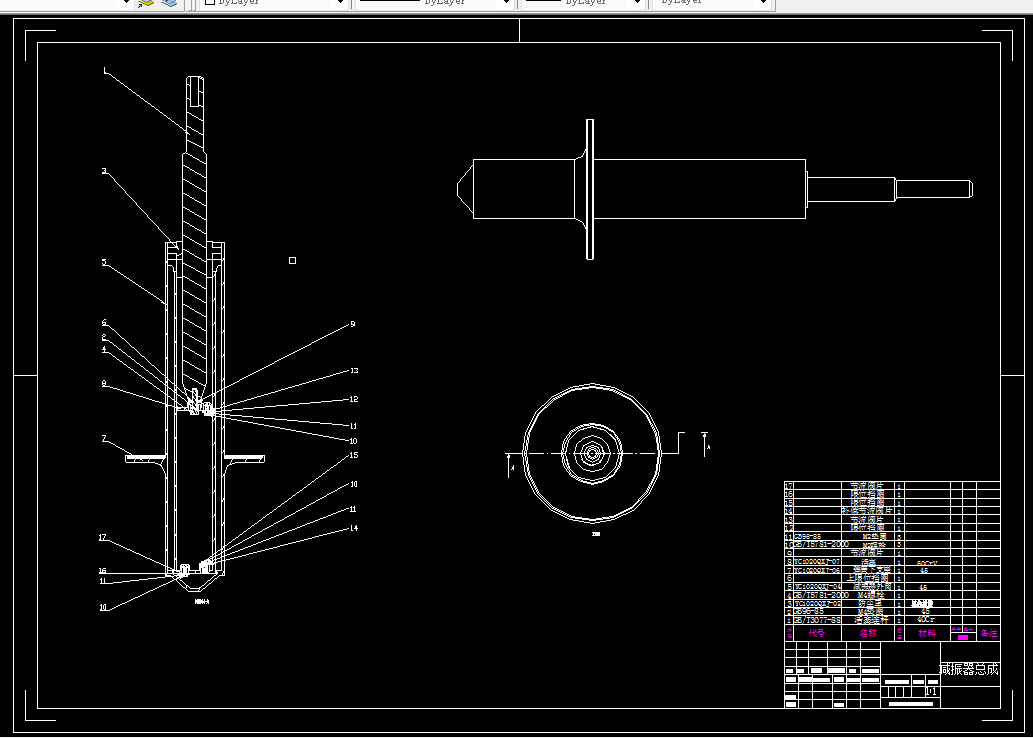

CAD版本图纸,共5张
摘要
当前环境污染问题日益凸显,在此背景下传统燃油汽车将向新能源汽车转型。由于车辆布局的变化,车辆的悬架系统也需要做出相应的改变。
本文主要设计了新能源汽车的前悬架系统。考虑到参考车型的定位为 A 级新能源家用轿车,故前悬架选用麦弗逊式独立悬架的结构。利用 MATLAB 软件绘制了相关曲线,用于设计减振器的阻尼特性等。利用 CATIA 软件完成了悬架系统的建模,并将螺旋弹簧、减振器以及下摆臂等的模型转为二维图导入到 AutoCAD 软件中,对其进行进一步标注与说明。研究结果表明:由于新能源汽车较传统燃油汽车的布局及重量分布的不同,悬架系统
的设计需要做出相应的改变,改变后的麦弗逊式独立悬架依旧可以作为 A 级家用轿车的主流选择;结合 MATLAB 软件对减振器阻尼特性进行分析,可使得减振器的阻尼特性达到最佳。
本文特色:本文选取了目前 A 级轿车较为流行的麦弗逊式独立悬架进行设计,并结合 MATLAB 软件对减振器阻尼特性进行分析,进而确定了最佳减振器阻尼特性曲线;结合流体力学对减振器内部阻尼力进行详细说明。
关键词:新能源轿车;悬架系统;麦弗逊式独立悬架;筒式减震器
目 录
第 1 章 绪论 1
• 论文研究背景及意义 1
• 汽车悬架介绍 1
• 国内外研究现状 1
第 2 章 参考车型选择 3
第 3 章 麦弗逊独立悬架简介 4
第 4 章 悬架主要参数的确定 5
0.396 悬架静挠度 5
0.397 悬架的动挠度 6
0.398 弹性特性 6
0.399 侧倾中心及侧倾角刚度设计 7
0.400 车轮定位参数设计 7
第 5 章 螺旋弹簧设计 11
7.1 材料选取 11
7.2 刚度设计 11
7.3 几何尺寸设计 12
• 缠绕比设计 12
• 曲度系数设计 13
• 弹簧中径及弹簧钢丝直径设计 13
• 切应力校核 13
7.4 端部形状设计 14
7.5 设计参数概括 14
第 6 章 减振器设计 16
6.1 材料选取 16
6.2 基本参数 16
6.3 悬架系统最佳匹配减振器的阻尼特性 17
6.4 最大卸荷力设计 20
6.5 零件设计 21
6.6 阻尼力分析 27
第 7 章 麦弗逊式独立悬架导向机构设计 30
5.4 侧倾中心计算 30
5.5 侧倾角刚度计算 31
5.6 纵倾中心计算 32
5.7 悬架导向机构及减振机构关联部分尺寸设计 32
第 8 章 悬架下摆臂设计 33
第 9 章 横向稳定杆设计 34
第 10 章 减振器滑柱固定座设计 35
第 11 章 结论 36
