作品包括:
Word版设计说明书1份
CAD版本图纸,共5张

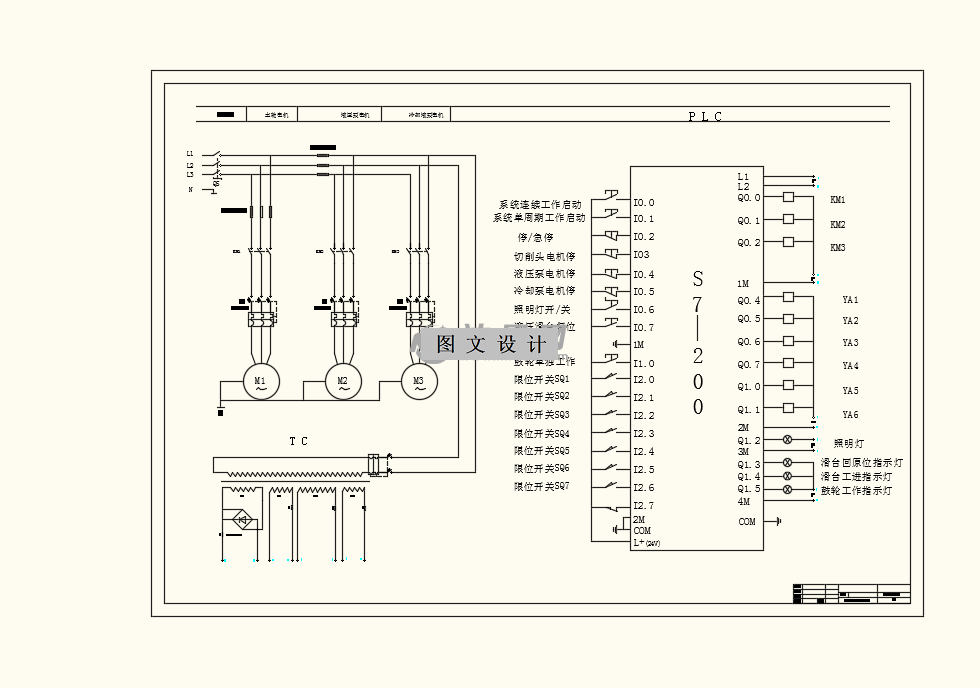

依据ZS1105型柴油机形体特征,再查阅读了大量的工艺制定规则之后设计出相关的加工工艺路线和专用组合钻床设计。在工艺路线上,通过常规的方法以大端面作基准。结合通有机床和专用机床的特点,首先加工机壳箱体的下端面先粗加工再精加工,然后对各个表面进行粗加工和半精加工。在完成面得加工之后,利用我设计的专用组合钻床对其他各面上的孔进行粗加工,对光孔进行精加工,倒角螺纹孔并攻丝,最后去毛刺。在通过不同加工方式的论证下,在经过前后比对经济成本等多方面的因素之后,此方案的各项指标均合理。通过网上查阅资料计算并确定机床的机械加工三要素,选择合理的主轴转速。在使用专用组合钻床,不但提高了工作效率。了解了组合钻床主要工作原理之后采用了新型的PLC控制系统完成各工序,实现机床的基本功能,并且通过绘制出的PLC控制系统原理图简要的说明了PLC控制系统。
