M8574-移动电源外壳的注射模具设计 下载积分：50　资料编号： M8574

作品包括:

Word版设计说明书1份

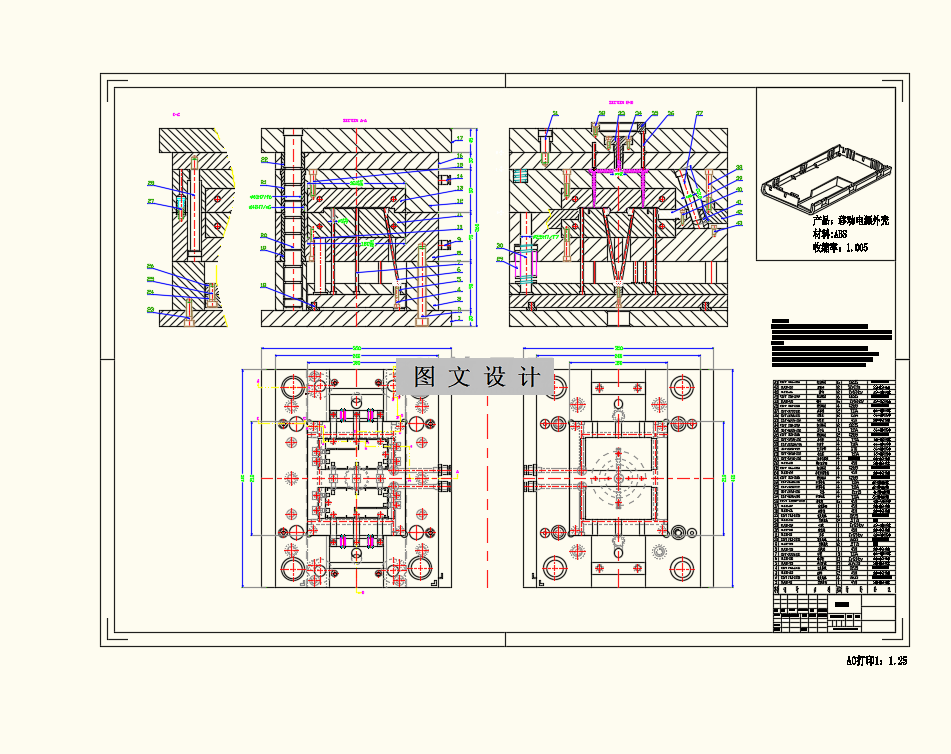

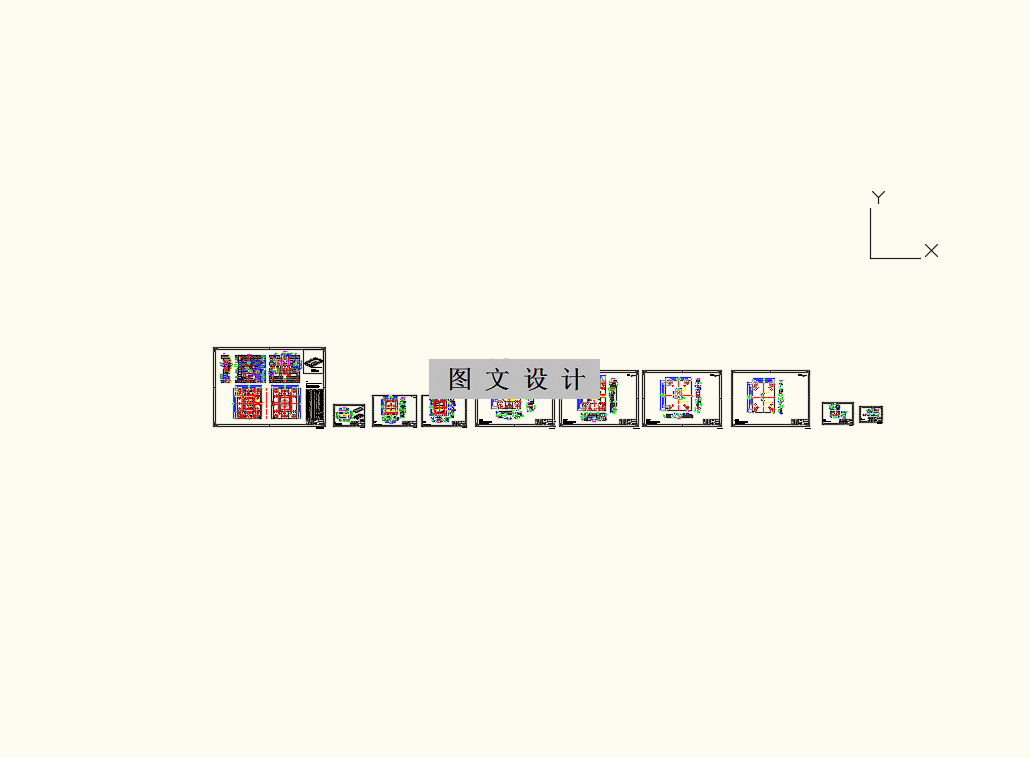

CAD版本图纸，共10张

摘要

本次设计选择的题目是一个针对移动电源外壳塑件的注塑模具设计，顶面有一个贴标签的浅槽，下面有 2 个侧耳，侧耳有两个孔，这两个孔需要做滑块抽芯，内部有很多加强筋。 接着利用 MoldFlow 软件，选择两种不同的浇口位置进行模流分析。一种是采用位于制件顶部的点浇口，另外一种是位于构件侧壁的侧浇口。进行综合比较后，两者的分析结果相近，结合实际使用要求，选取位于制件顶部的点浇口方案。 在模流分析基础上进行模具设计。为了满足市场需求以及生产效益等条件采用一模两腔式结构。分型面设计在零件的下平面轮廓处，这样成型比较容易脱模也比较顺利。本次设计就采用了简单环绕式冷却水道，大大的简化了模具的结构以及节省加工成本。
