作品包括:
Word版设计说明书1份

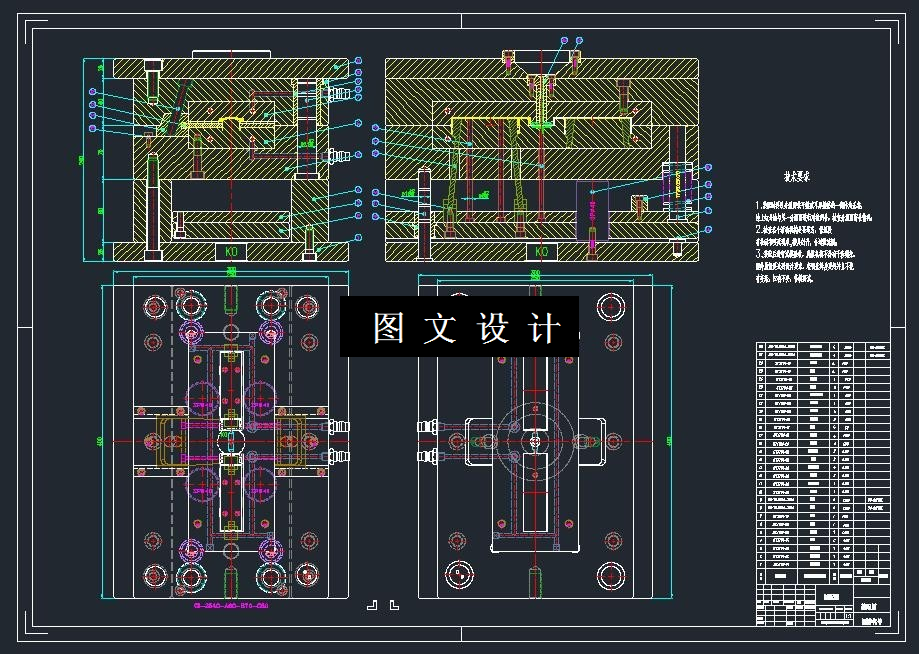

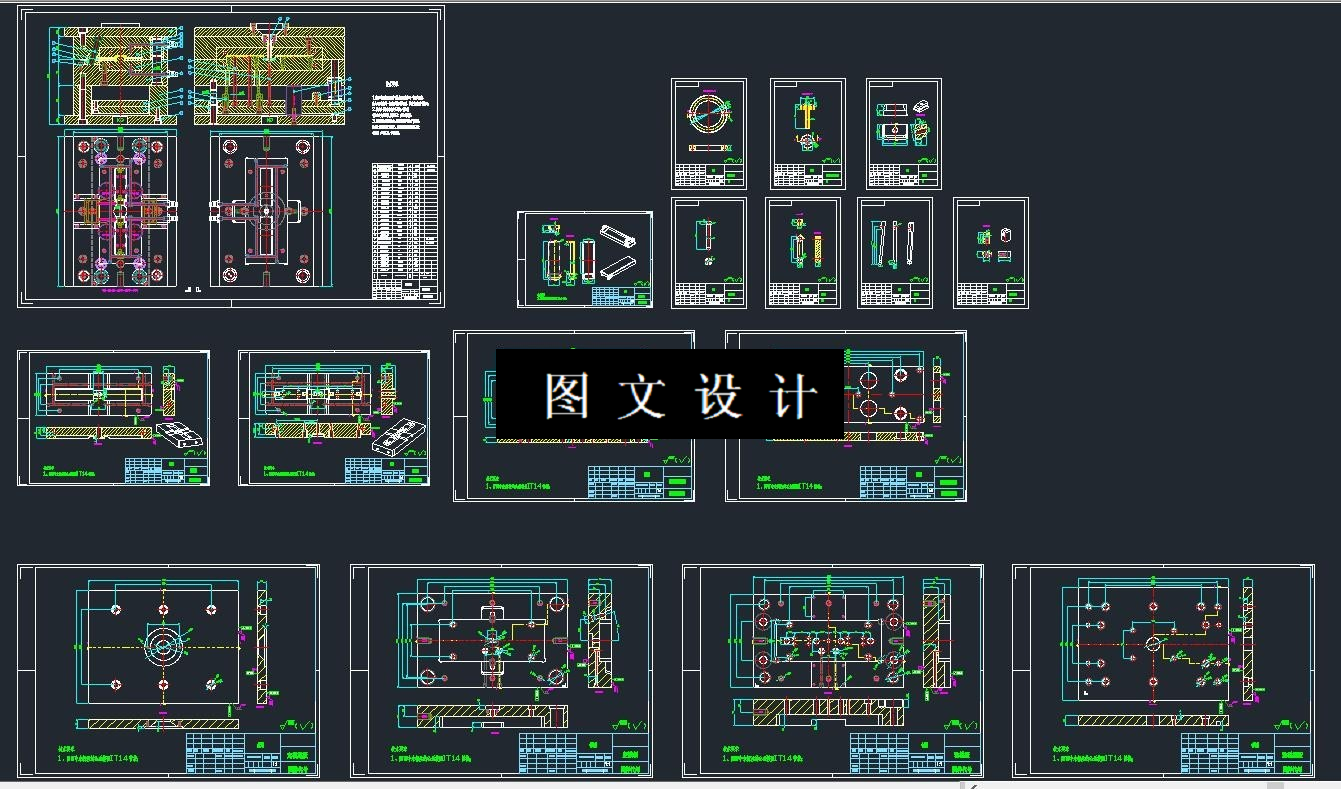

CAD版本图纸,共8张
摘要

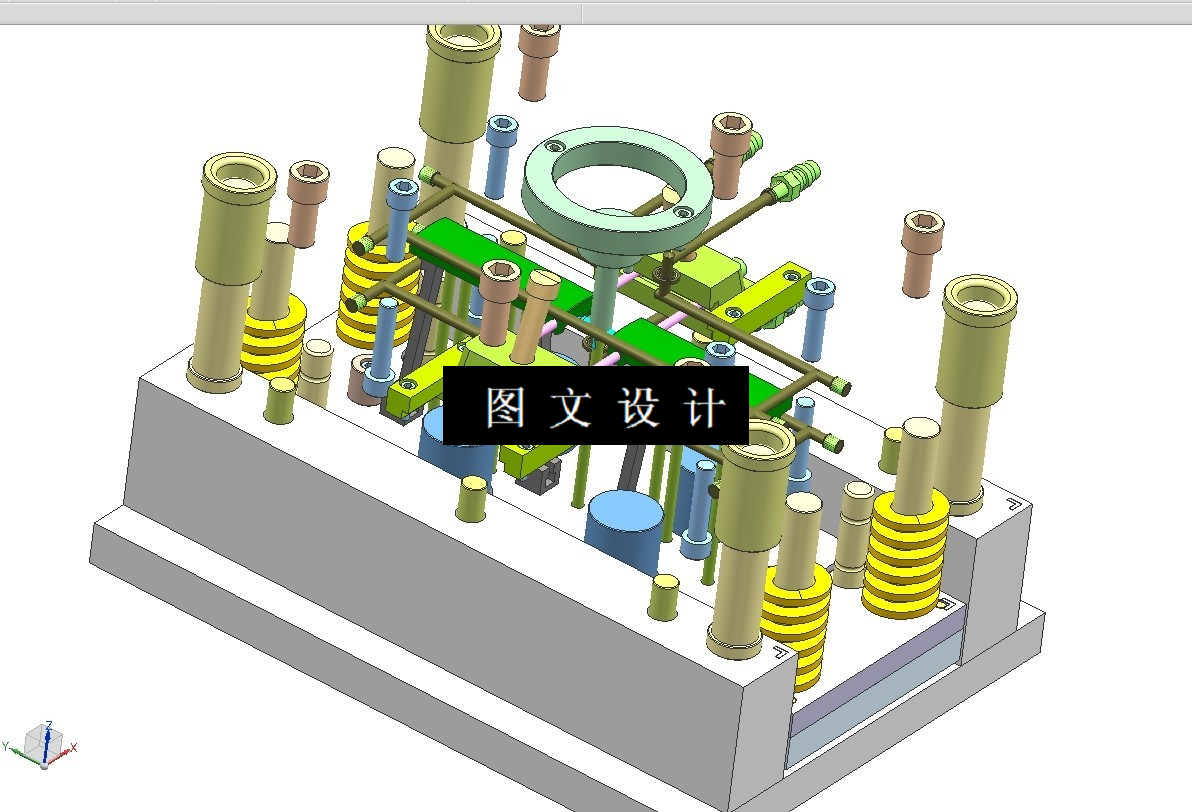

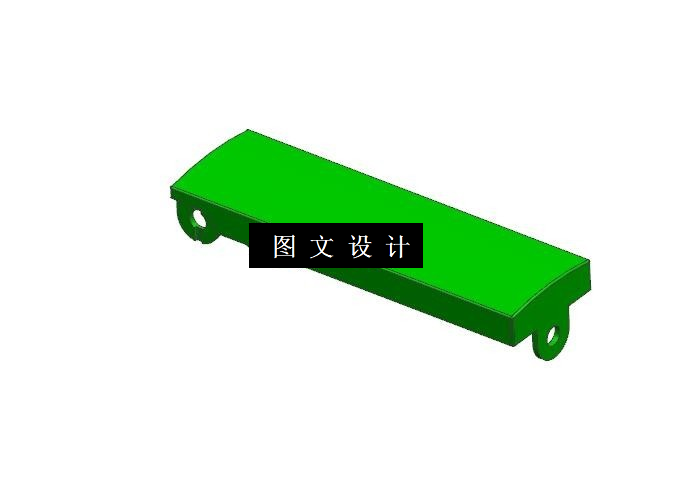

本次设计的任务是清洁器外壳,首先对塑件进行结构分析,外形类似于一个小盒壳,体积较小,表面较为光滑,壁厚约为 1-2 毫米。 接着使用 Moldflow 软件进行浇注系统方案的设计,选择三种不同浇口位置进行模流分析,一种是采用位于制件顶部的点浇口,另外两种位于制件两侧的侧浇口,进行填充冷却保压翘曲分析。通过结果分析比较,三种方案的填充冷却分析相差不大, 但方案二的顶出时体积收缩率和收缩变形量优于方案一和方案三,故选择方案二短边侧壁处的浇口方案。 最后在模流分析的基础上进行模具设计。采用一模两腔的注射模,制件的材料为 ABS,模具结构为普通两板式模具,有四个侧抽芯,采用斜导柱侧抽芯机构,型芯型腔采用嵌入式的结构,分型面位于该制件的最大截面处。
