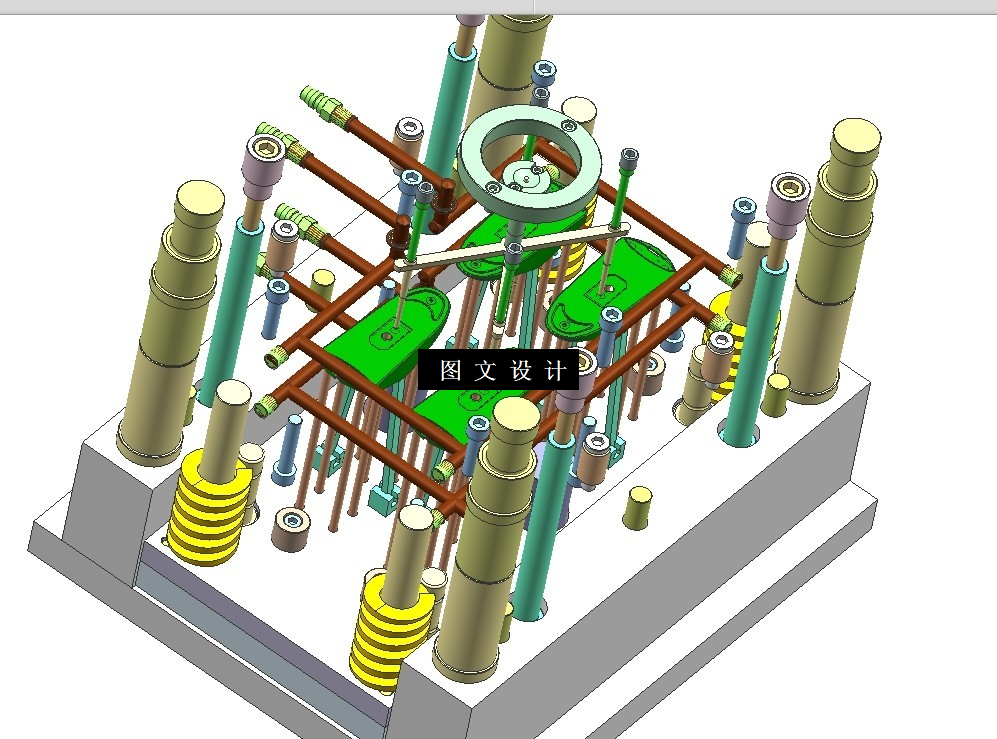

M8663-多功能鼠标底座注模具设计 下载积分：50　资料编号： M8663

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

UG三维零件图1张

摘要

毕业设计是对学生几年来所学成果的一种检验，本次毕业设计的任务是多功能鼠标底座注塑模具设计，通过 UG 建模绘制塑件的三维图形进行分析，结合设计要求和实际生产确定模具的结构形式。首先分析塑件的分型面，在选择塑件的分型面时要保证便于脱模，塑件的分型面一般选择最大平面，保证塑件外观光滑，减少痕迹。塑件的材料选用要根据塑件在实际生活中的应用，所选择的材料要满足塑件在使用过程中的要求。然后是对出模数量的确定，出模数量要根据模具设计原则来进行确定，参考实际生产中的要求采用一模四腔。型腔布局时多采用整齐排列的方式进行排列布局，这样的结构更加的简单，实际生产中多数使用的就是这样的布局方式，更加的稳定可靠。浇口的设计也是本次设计当中的重点，浇口位置的选择非常的重要，在设计时浇口的位置要尽量的靠近塑件的中心，保证充填的均匀，在遇到塑件过长过大的时候，就需要考虑增设浇口的数量。成型零件一般选用 P20 作为材料，它又被叫做模具钢，钢度强度等性能都能够满足注塑的要求。型芯型腔采用组合式的结构形式，便于更换维修，降低制造成本。塑件的顶出形式根据塑件的结构特点选择合适的顶出方式。 在对模具的设计完成后，最后进行注塑机的选择与确定，结合设计完成后的参数与注塑机进行计算校核。
