M8667-普联路由器下面板注射模设计 下载积分：50　资料编号： M8667

作品包括:

Word版设计说明书1份

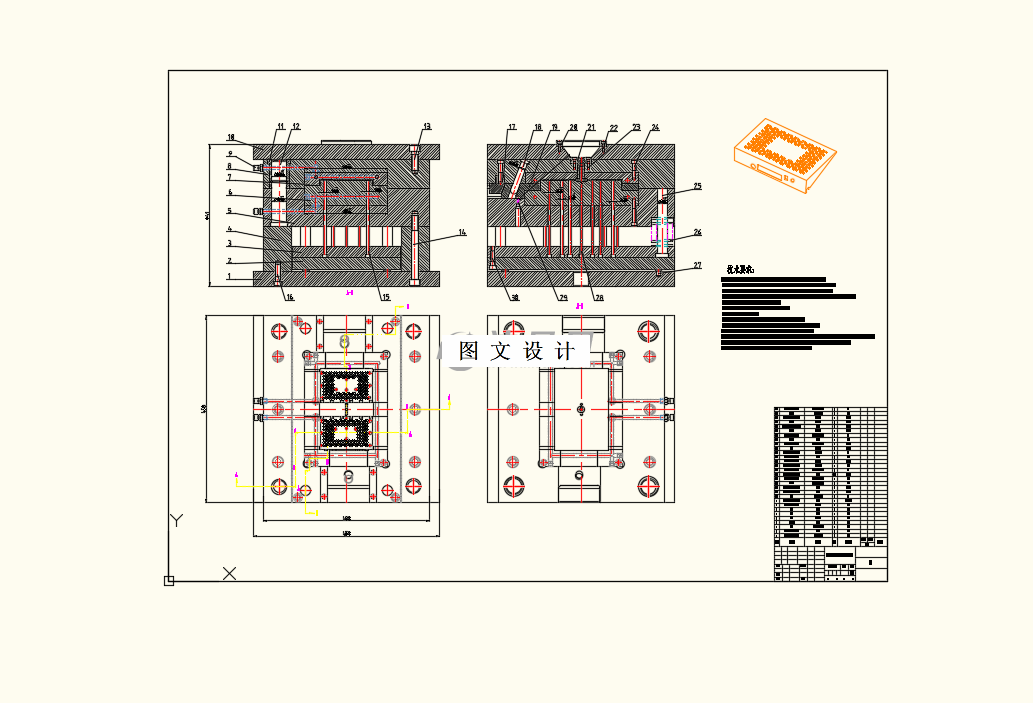

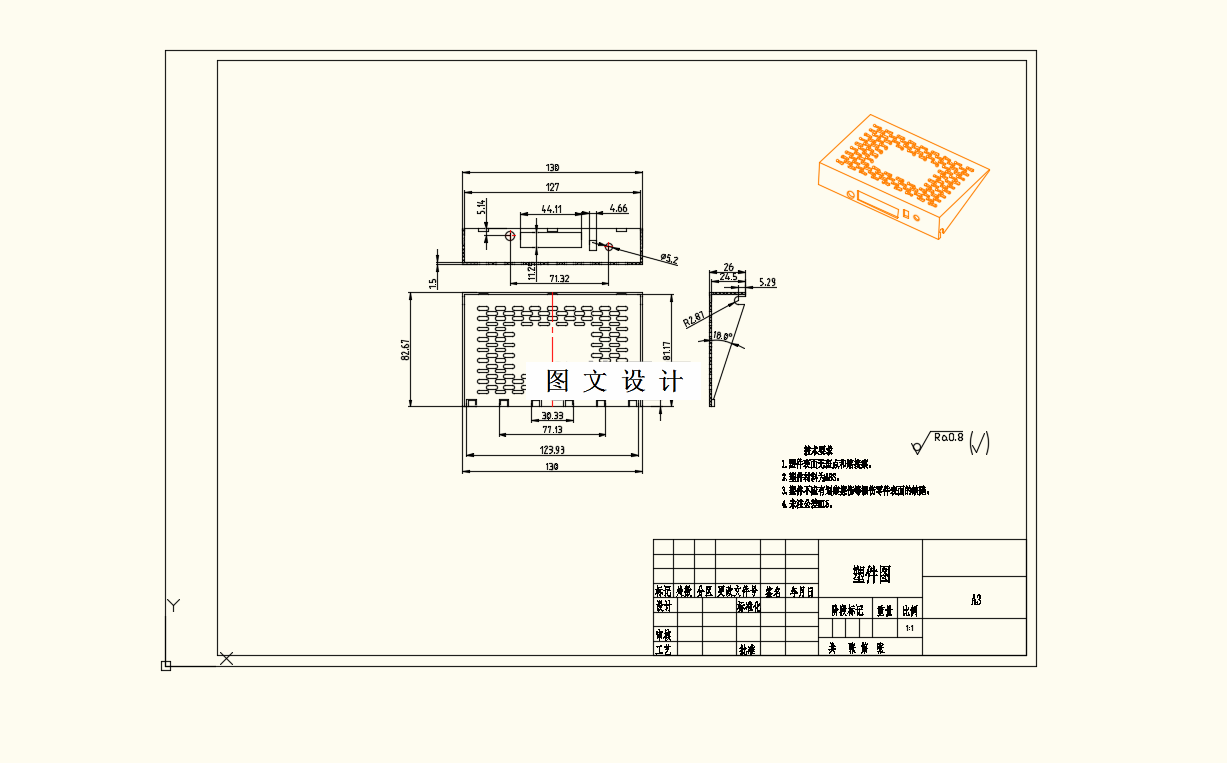

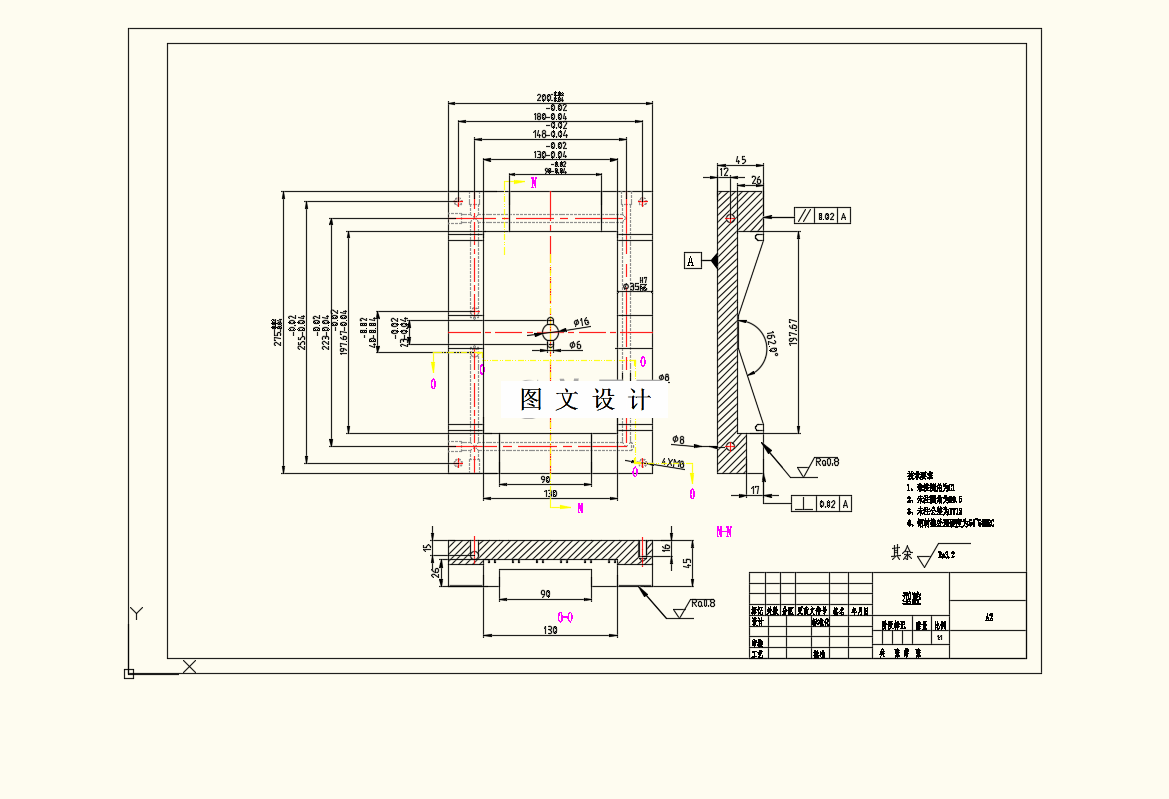

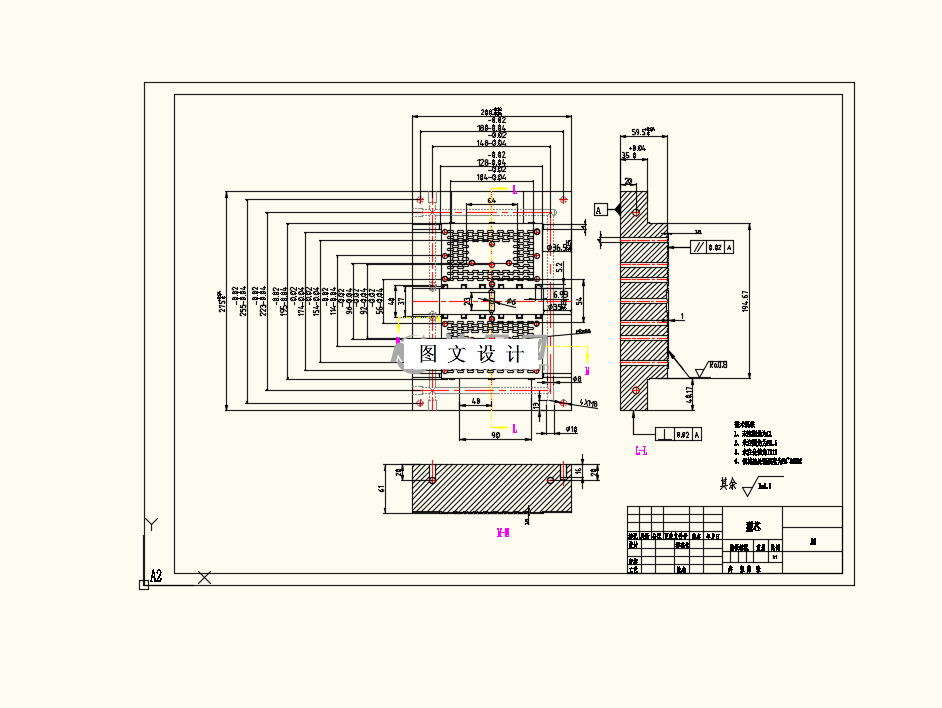

CAD版本图纸，共8张

摘要

本次课题的目的是设计一副注射模具来生产路由器下面板外壳。针对该塑件的模具设计,经过查找资料且对此塑件进行结构与工艺分析,决定采用注射模。塑件采用 ABS 材料，该材料在日常生活中有着广泛的应用。此塑件有多处外抽结构，底面及侧壁带有 x 许多通孔，因此设计由侧抽芯机构。在本设计中还特意针对塑件，进行了模流分析，针对模具的浇注系统以及流动分析做了一系列的报告。本设计考虑到塑件的工艺性与模具结构，对模具的成型零部件、注塑模推出机构、加热与冷却系统、浇注系统、排气系统、支承零部件的选择、注射机的选择以及相关参数的校核等都有着详细的计算过程。针对该塑件，设计滑块、斜导柱、楔紧块。型腔数量方面设置为一模两腔结构。此次设计过程表明该模具能够达到外壳所要求的加工工艺。
