M8725-后轮毂钻扩攻丝多工位组合钻床夹具设计 下载积分：50　资料编号： M8725

作品包括:

Word版设计说明书1份

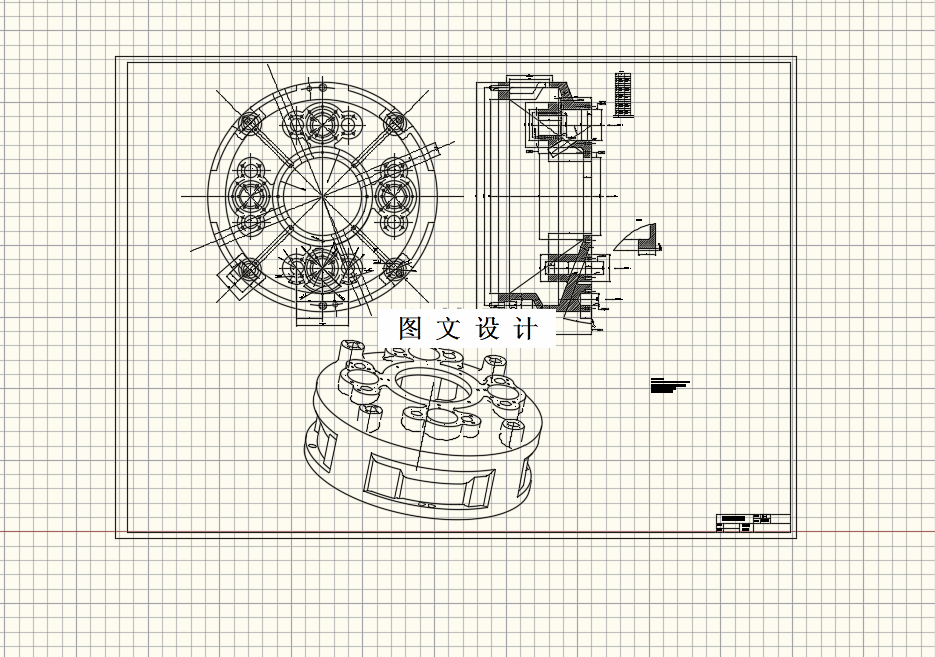

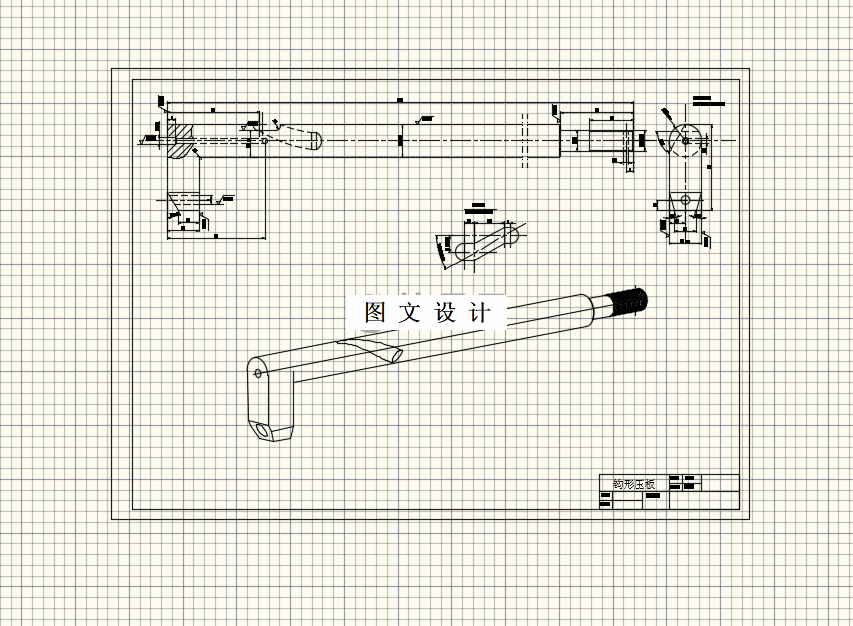

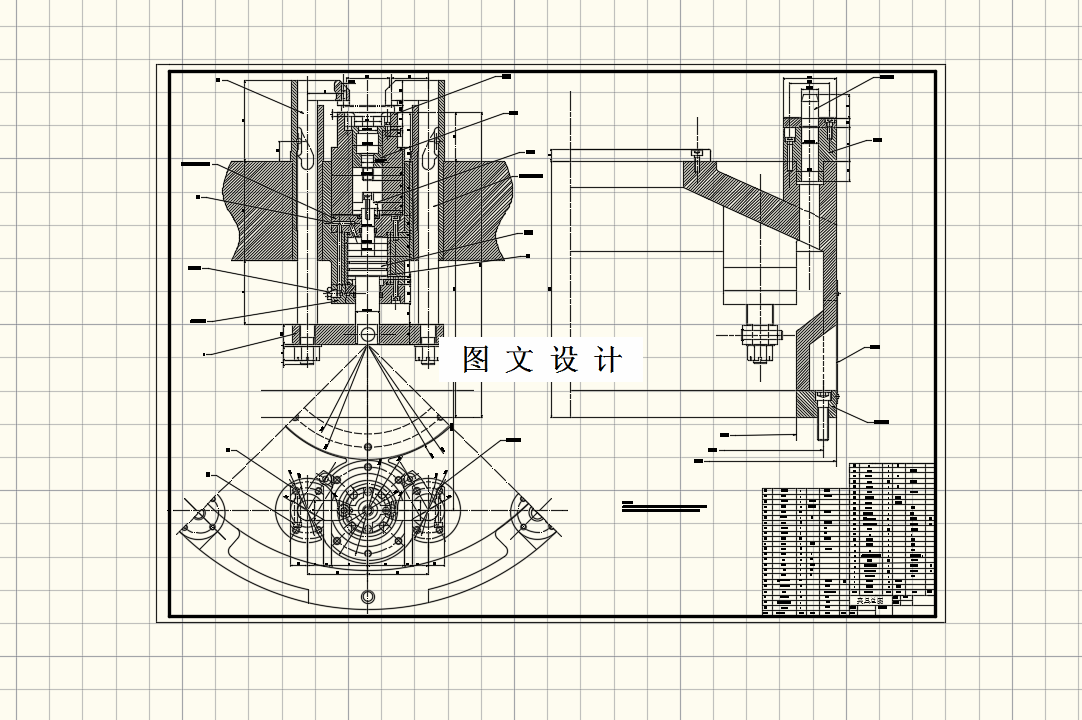

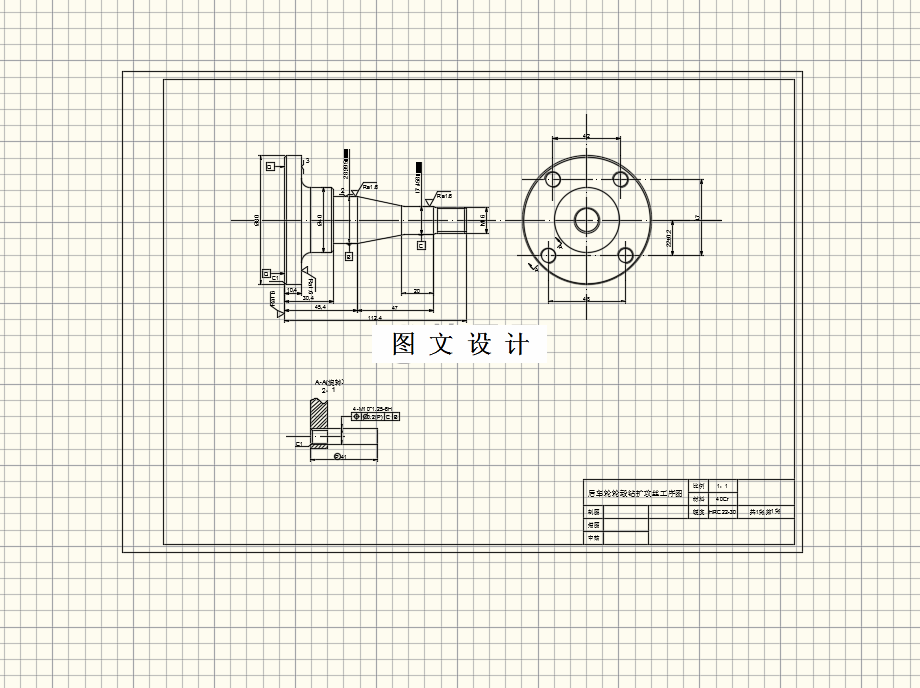

CAD版本图纸，共5张

摘要

在如今这个发展迅速的时代，夹具已经成为机械加工中不可缺少的部件。使用夹具进行加工生产，对加工精度，生产效率等都有很大提升。 本次设计题目是 后轮毂钻扩攻丝多工位组合钻床夹具设计，主要内容如下：首先，对本次设计完成前期工作，然后对工件进行分析，确定加工基准并绘制工序图；其次，确定钻床夹具，根据报告中所选方案及工序图定位夹紧，合理选择定位及夹紧方案，并计算出所需数据。完成后，绘制草图，并根据所选择的元件以及计算出的数据，绘制出夹具总图、钻模板总图并标注相关尺寸及技术要求，以及夹具体等部分零件的零件图。
