作品包括:
Word版设计说明书1份

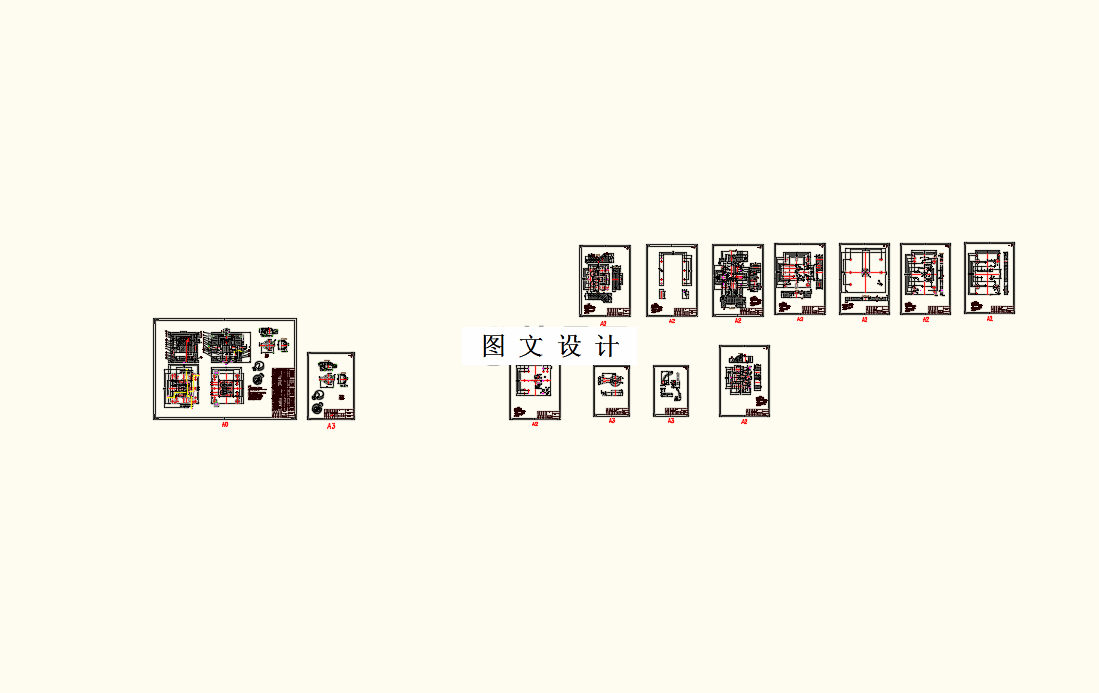

CAD版本图纸,共13张
摘要

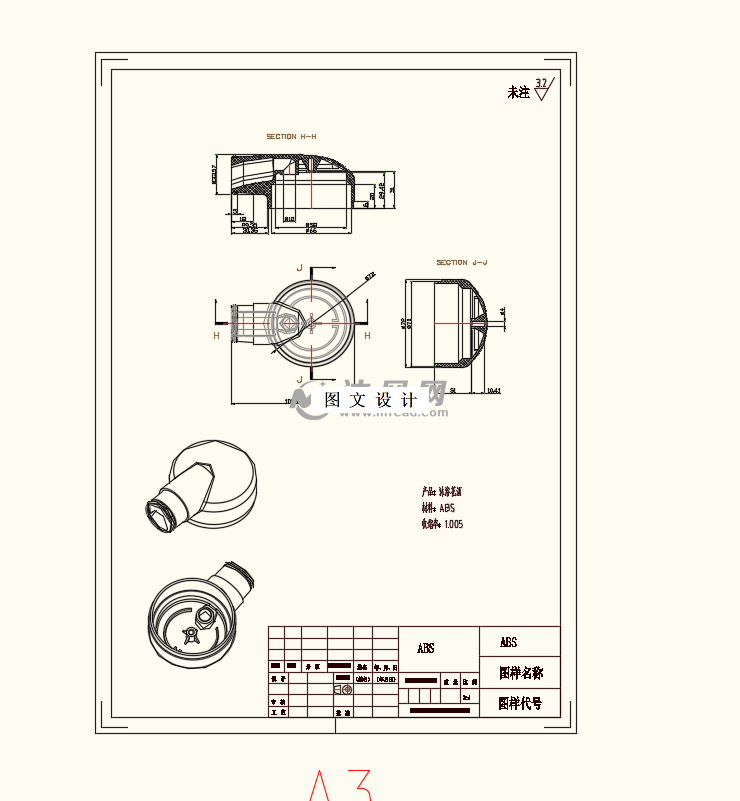

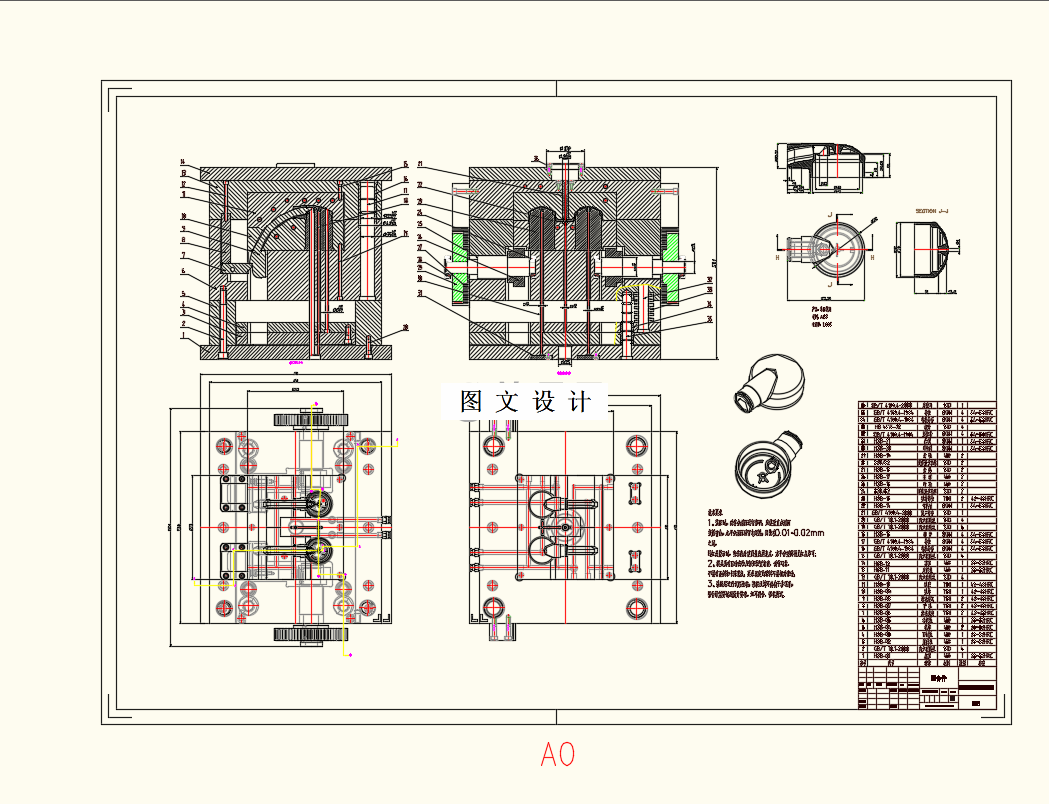

本课题设计了塑料花洒头塑料模具设计,制件结构复杂,表面要求较高,拿到制件后,对制件进行结构分析,记录相关参数,然后选取塑料成型设备,得到设备的相关参数后即可以进行模具分析面的选择,确定型腔数目及其排列方式;接下来就可以进行流道、浇口、排气等其他结构的设计;紧接着对成型零部件结构设计,得到相关尺寸并记录。本设计由于模具简单,可以利用间隙进行排气,所以不需要设计排气系统,大大降低了制造成本。本设计中具有特色的是齿轮齿条圆弧内抽芯结构的设计,设计复杂且制造成本较高,但成型后制件质量较好能够得到较高的表面质量,能够满足需求。本文将对以上设计过程进行详细阐述。
