M8770-法兰筒形件冲压模具设计 下载积分：100　资料编号： M8770

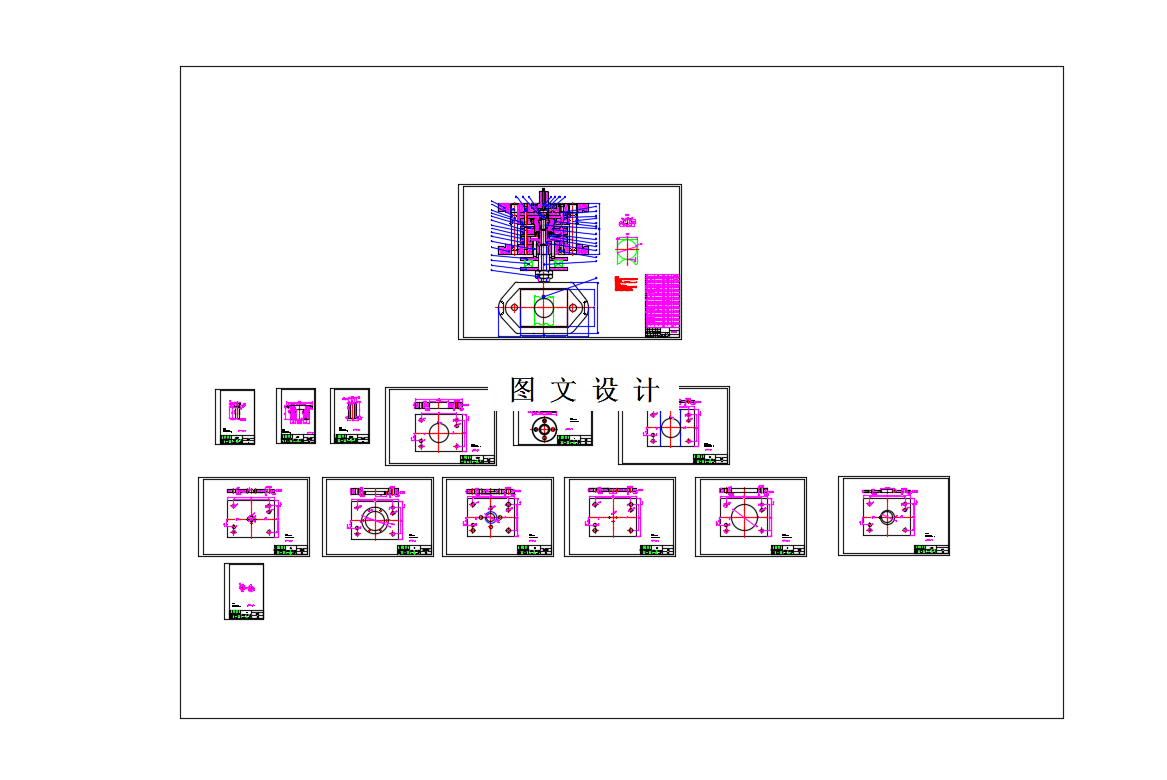

作品包括:

Word版设计说明书1份

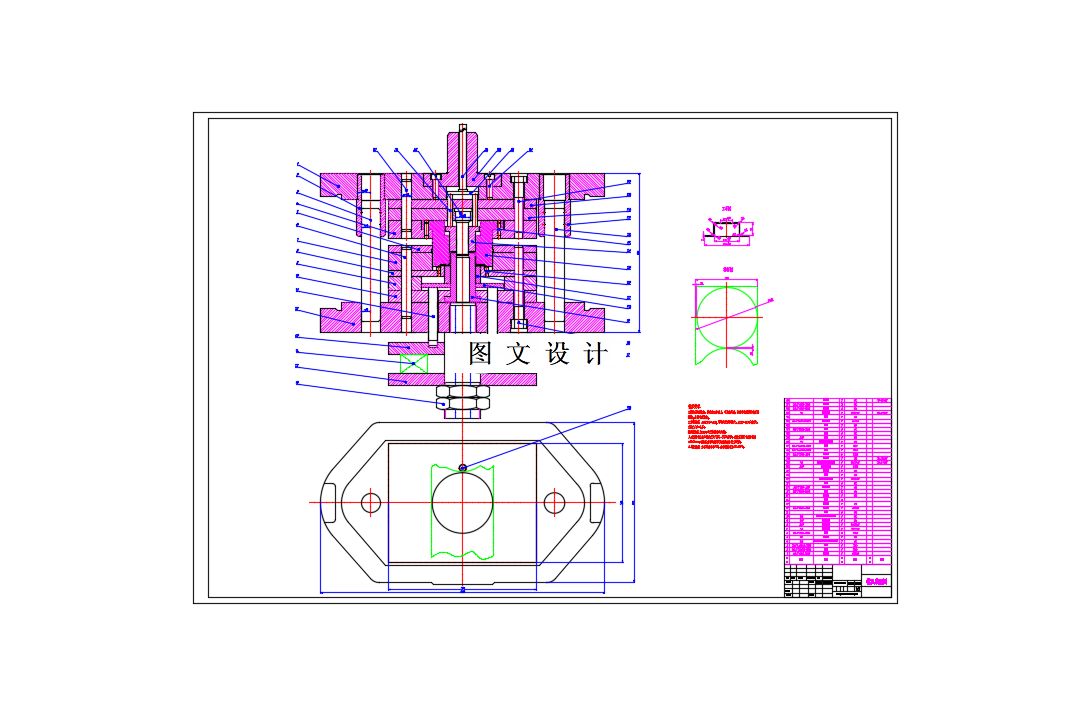

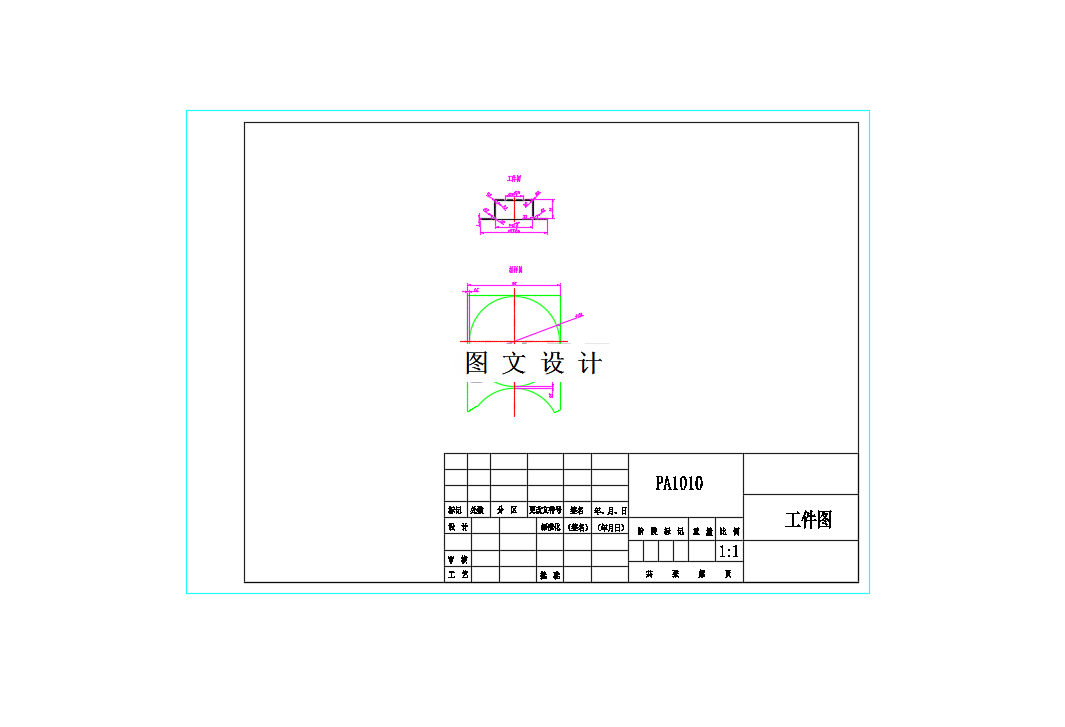

CAD版本图纸，共15张

摘要

本文介绍底部带孔的法兰筒形件模具设计及拉深工艺模拟。我们对底部带孔的法兰筒形件外形和相关加工要求进行详细地剖析，得到结论：计算模具工作部位的尺寸， 准确定出形状；卸料和顶件的相关零件尺寸的计算、校核。本次我们选用中间导柱模架， 其中的上、下模座和模具的连接形式采用销和螺钉连接，包括两根对角安装的销钉以及四根长的螺钉；卸料时，选用一块兼导料的固定板，只要厚度合适便能提供足够的力卸下条料，这样的板是很靠谱的；顶件时，依靠橡胶的弹性，由两托板中间夹着橡胶来推四根顶杆，从而使得顶件块移动。我们在启动压力机后，工作部位的模具开始接触进行加工，依次实现落料-拉深-冲孔-切边。 本次设计会涉及到拉深模拟专用的一个软件——Dynaform，它和三维软件 Pro/E 配合使用，能够成功建立拉深模型，包含坯料、凸模、凹模、压边圈的片层网格，在保证其他参数设定合理的前提下，我们按先后顺序分别改变坯料的压边 和凹模的工作圆 角 ，在多次模拟实验后，各挑出四组有代表性的数据进行研究，对比结果，最后确定出拉深的合理参数。
