作品包括:
Word版设计说明书1份

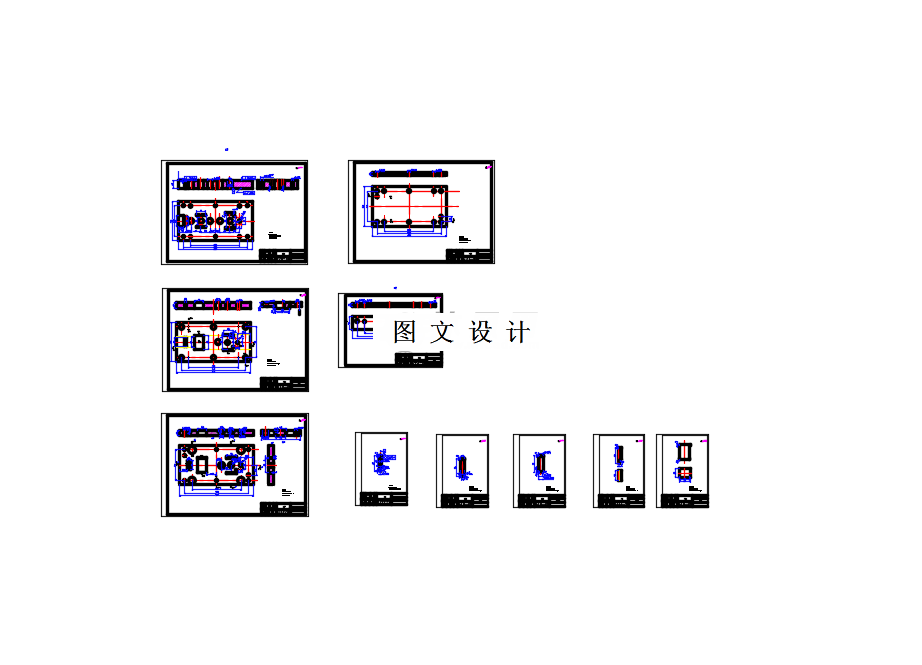

CAD版本图纸,共12张
摘要
本次设计的内容是支座冲压模具的设计,为了从设计中得到完好的制件及更熟练地掌握模具设计。我们进行了多个方面的分析,具体有材料分析、结构分析、工序分析。设计流程大致为工艺分析、方案确定、工艺参数计算、模具零件设计、零件图装配图的绘制。首先进行工艺分析对零件结构及材料有一定的认识,该工件是一个基本对称的结构,含有四个小孔一个大孔,还有弯曲部分的厚度为 1.5mm 的钣金类材料。10 钢抗拉强度和抗剪强度均适中,具有良好的冲压性能。由于它包含冲孔,落料,翻孔, 弯曲等多种常用工序,外形由落料完成。由于工序繁多复杂,为了提高生产效率,提高工件质量及节约成本,选出合适的方案为级进模冲模。工艺参数计算完成后需要设计零部件和模具大体结构。在模具图的绘制中尽量简单明了易懂以降低生产成本。
