M8772-黄铜支架冲压模具设计 下载积分：50　资料编号： M8772

作品包括:

Word版设计说明书1份

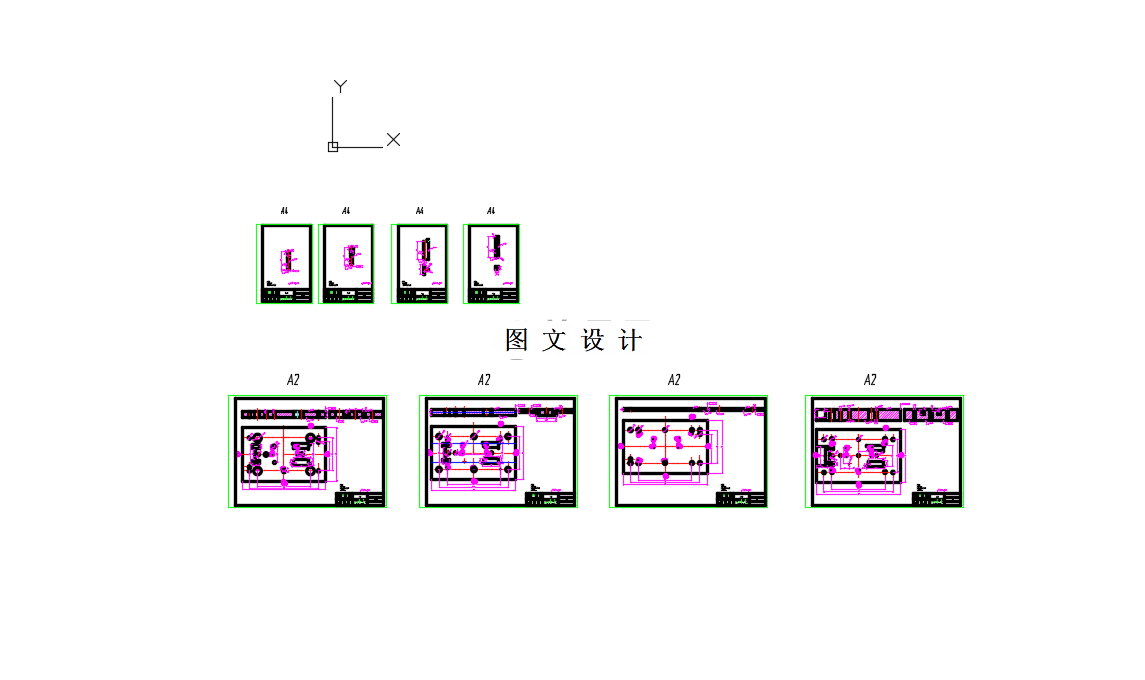

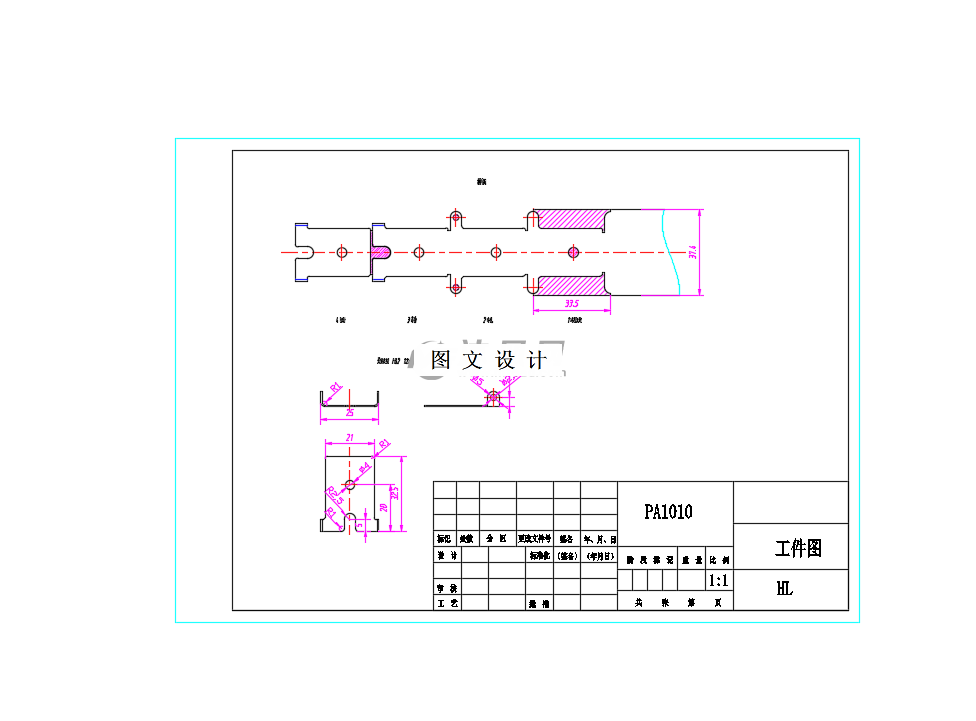

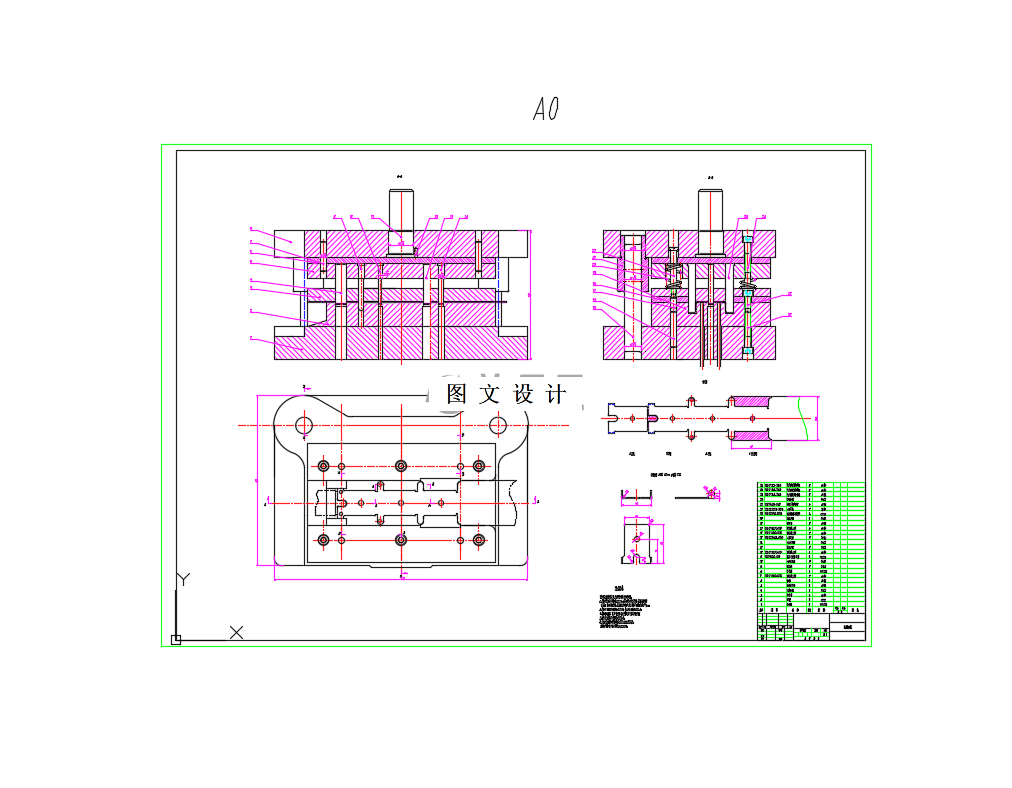

CAD版本图纸，共10张

摘要

本文是对黄铜支架冲压模具的设计，通过观察工件和分析工艺过程，根据冲压成型理论，设计出一套满足精度要求且能生产大批量零件的冲压模具。本次设计的工件包含了三道工序分别是落料、冲孔、弯曲。通过前期对零件的综合分析和计算，此次设计采用级进模。 本文研究的主要内容包括：分析零件所需的工艺、确定需要的精度等级要求、制定适宜的工序流程、选择和计算合适的模具刃口、设计并计算弯曲模、选择与校核需要用到的冲压设备、设计适合的卸料装置、设计相匹配的定位和导向零件、设计合适且正确的顶出零件等。标准件要根据凸凹模刃口尺寸计算出需要的数据；模具设计需要恰当且精确的结构。分析零件结构特征，选择了有废料排样，选用自动送料机构实现导料， 并且利用侧刃来控制毛坯步距，以及导料销来定位，最后使用弹性卸料装置以及顶件杆的配合完成卸料。冲压设备型号为 J23-35。
