M8774-150Th水加热器设计 下载积分：100　资料编号： M8774

作品包括:

Word版设计说明书1份

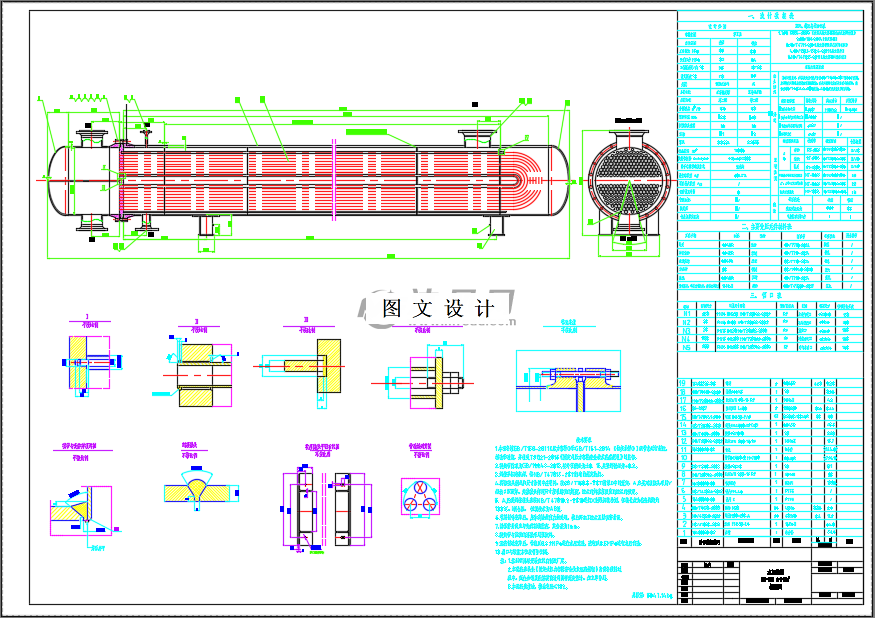

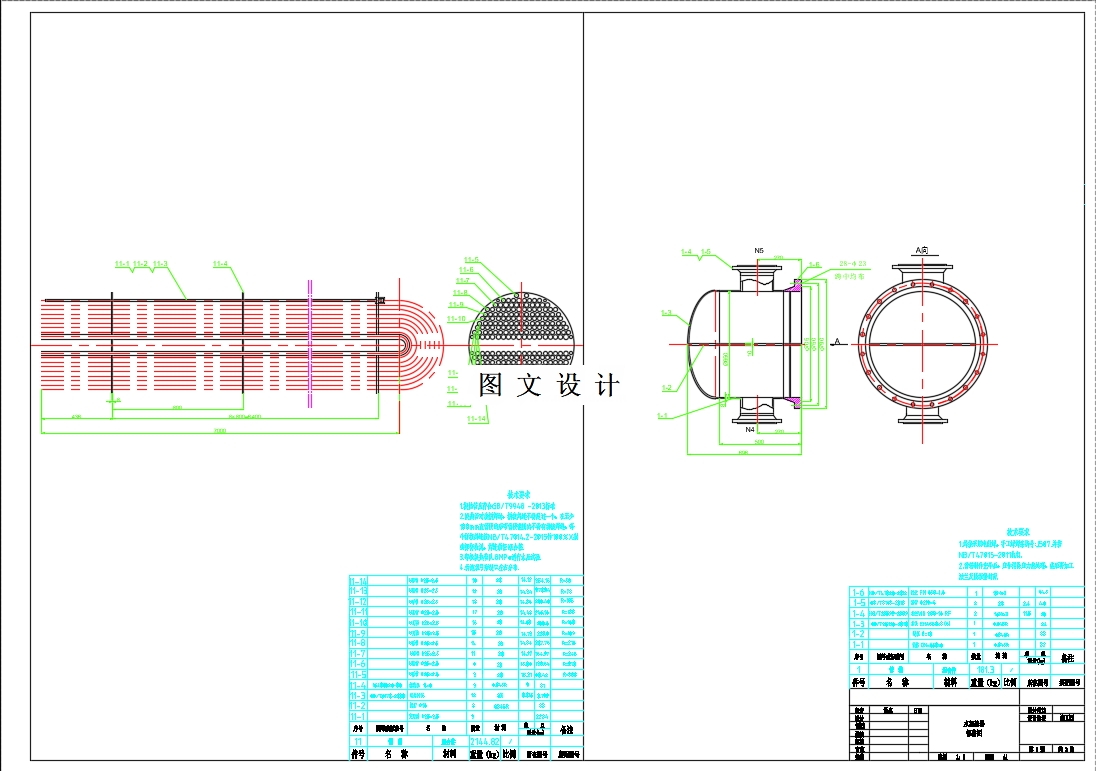

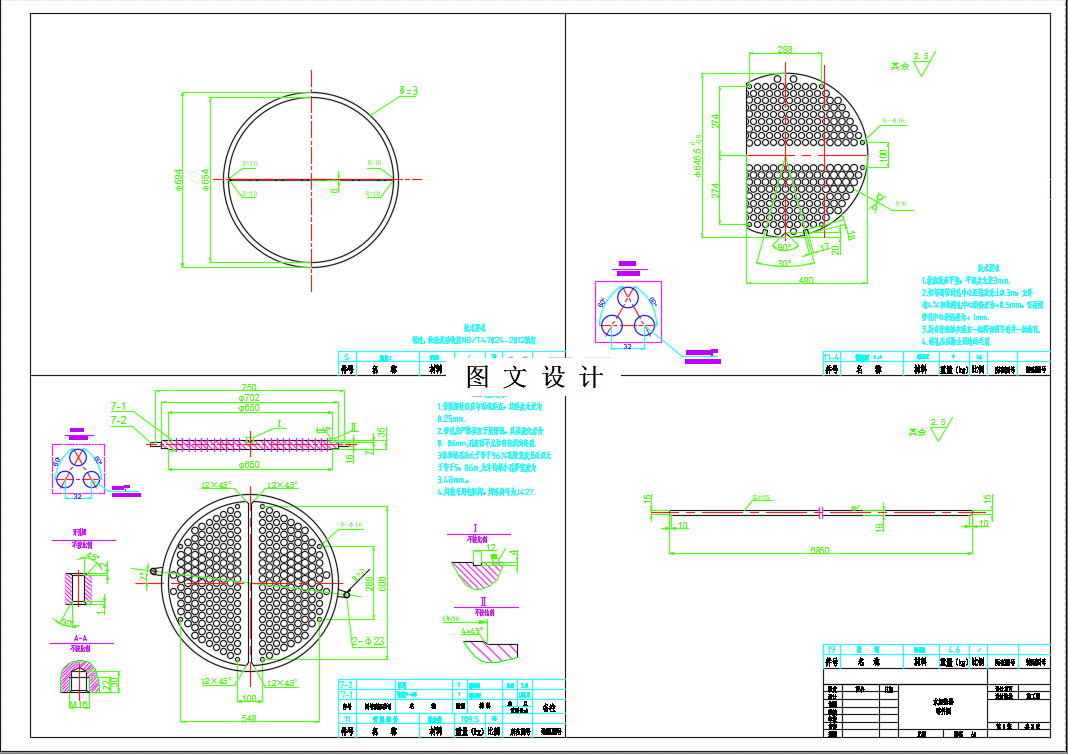

CAD版本图纸，共7张

摘要

本次设计为完成水和饱和水蒸气之间的热量交换。因为设计需要的流量比较大，所以选用了在同一直径下换热面积较大的U形管换热器。壳程设计压力0.7MPa，设计温度170°C，材料为Q345R碳钢；管程设计压力0.4MPa，设计温度130°C，材料选用Q345R碳钢，腐蚀裕量为2mm。校正后的平均有效温差为72.67°C。焊接接头均使用全部无损检测，焊接接头系数均为1.0。换热管采用正三角形排列，选用25×2.5的无缝钢管，筒体DN＝650。换热管与管板直接采用a型连接，管板利用率取0.8，实际排管数为272根。拉杆数量为6，采用弓形折流板，数量为8。接管均进行开孔补强计算，而且不需要另外补强。管法兰选用板式平焊钢制管法兰，密封面选用突面。垫片选取材料为XB350和XB450橡胶石棉垫片。容器支座选用采用120°包角重型带垫板鞍式支座。计算所需的传热面积为120.33m，实际传热面积为148.36m，面积裕度为23.2%。设备法兰选用甲型平焊法兰，密封面选用平密封面，螺柱选用GB/T699。借助设计与计算提高换热效率和减少能耗，使得换热器更加高效节能。
