M8777-干燥窑热量回收系统中冷凝装置设计 下载积分：100　资料编号： M8777

作品包括:

Word版设计说明书1份

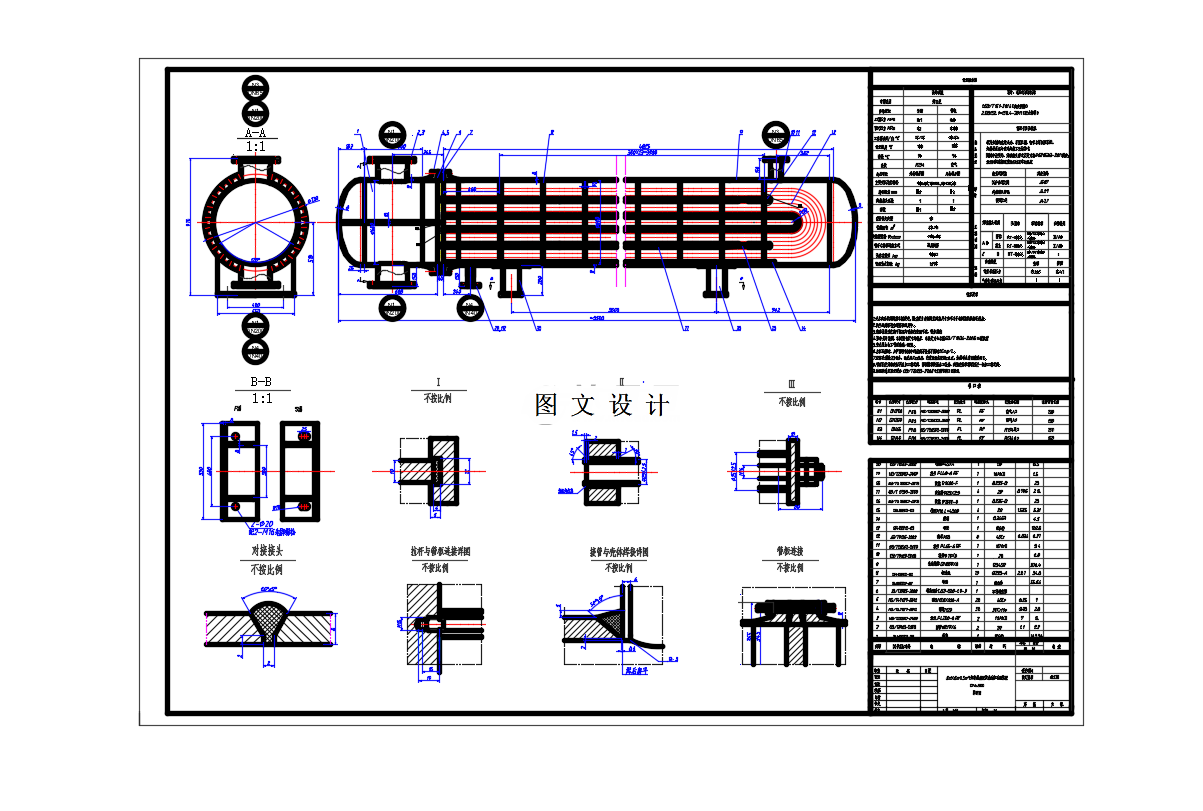

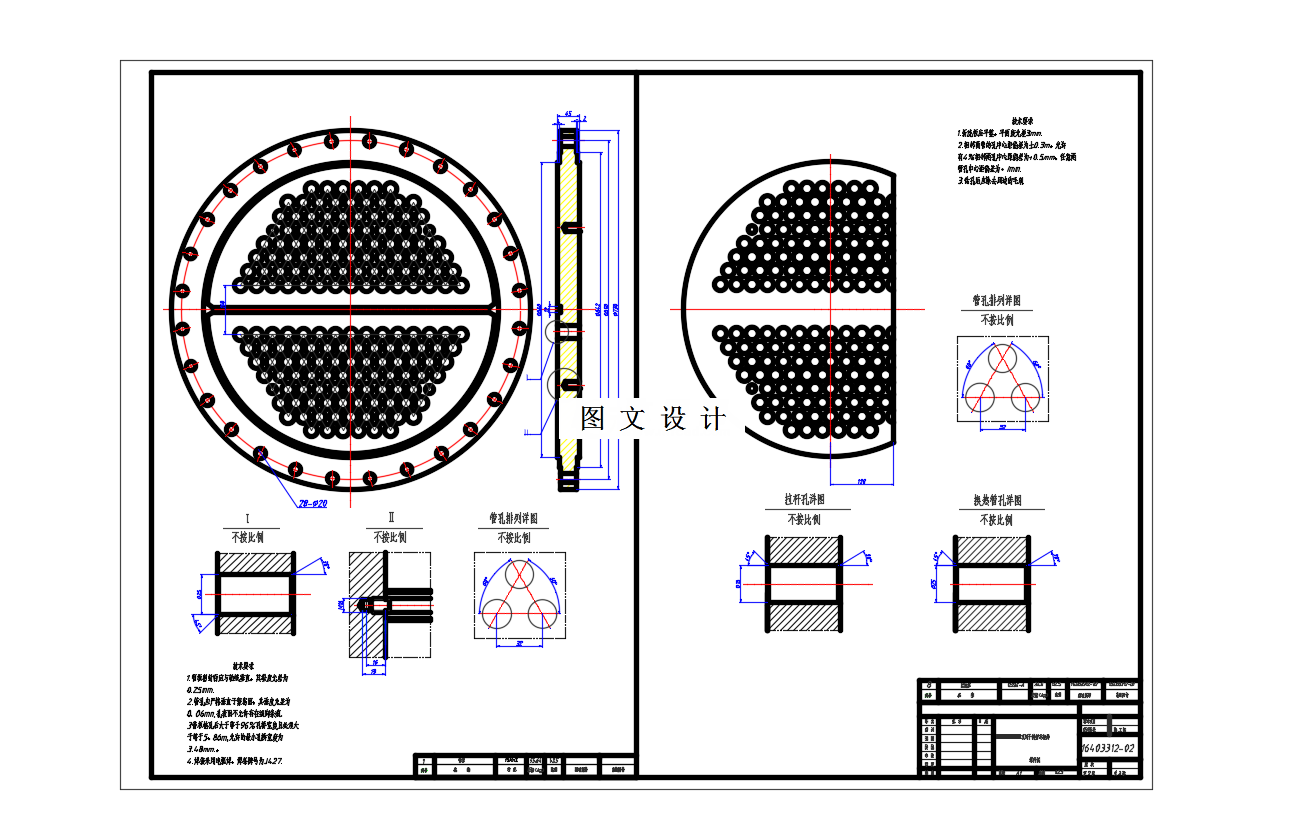

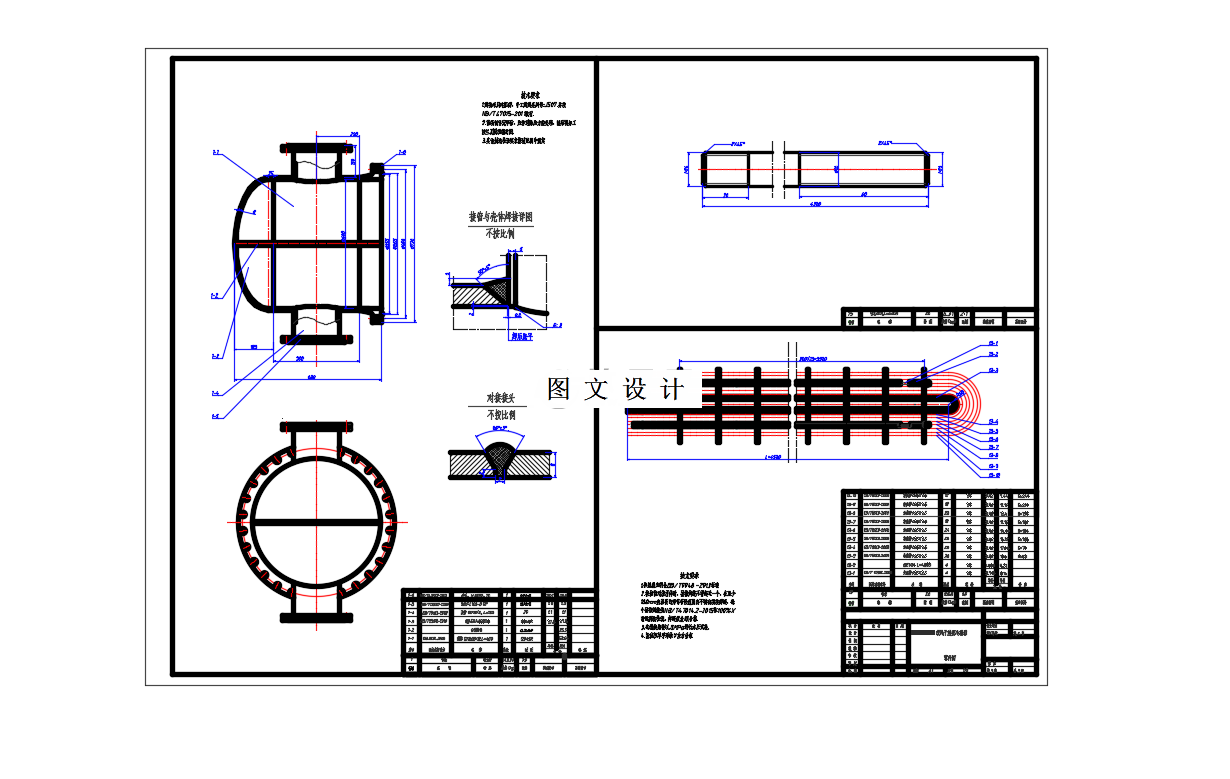

CAD版本图纸，共6张

摘要

换热器在木材干燥领域有广泛的应用，本次设计是设计一台冷凝装置以满足干燥窑热量回收和干燥木料的作用，换热介质为空气和R134制冷剂，其中空气走管程，R134走壳程，在综合介质、设计目标后，本次设计采用传热性能好，传热系数高的U型管式换热器。设计包括干燥窑参数计算、工艺设计、结构设计、强度校核以及节能讨论。首先对干燥窑内空气循环参数进行计算后，再由工艺设计估算该换热器的换热面积，计算并校核传热系数，计算流动阻力以及对换热管规格、数量进行选择。算得换热管管数为176，规格为Φ25×2.5mm，管长为4.5m，正三角形排列。结构设计包括对筒体、管箱、封头、接管、拉杆和定距管、管板、鞍座等进行设计和校核，算得筒体内径为600mm，厚度为8mm，两端封头均选择EHA标准椭圆封头，在进行强度校核后发现本次设计在工艺、结构方面满足设计要求。然后对换热器的节能展开讨论，完成了本次设计。
