M8779-二甲苯装置开车加热器设计 下载积分：100　资料编号： M8779

作品包括:

Word版设计说明书1份

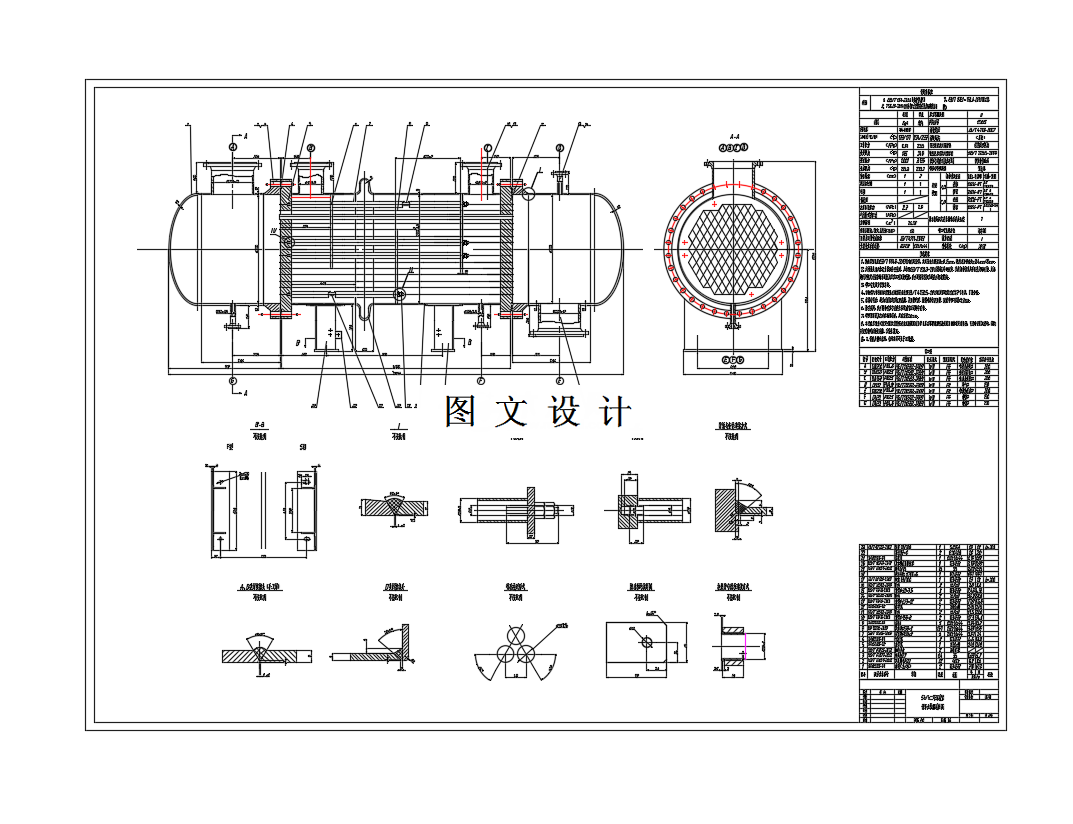

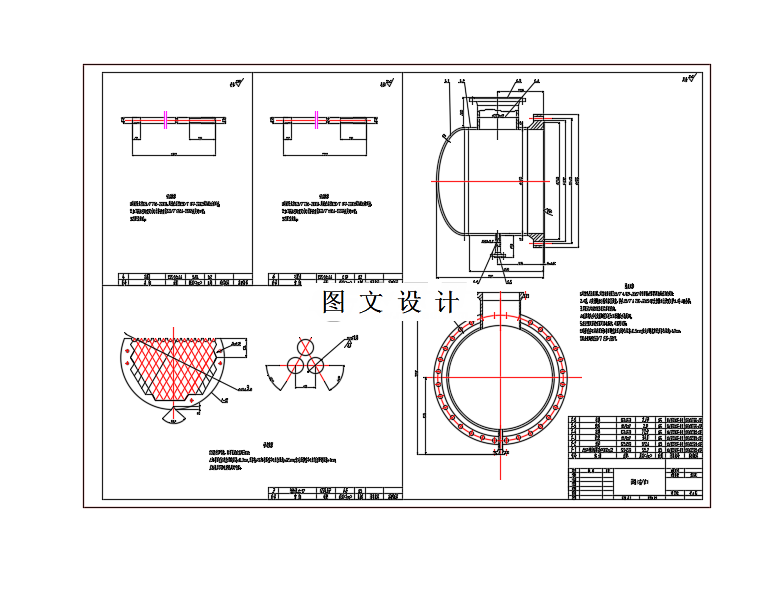

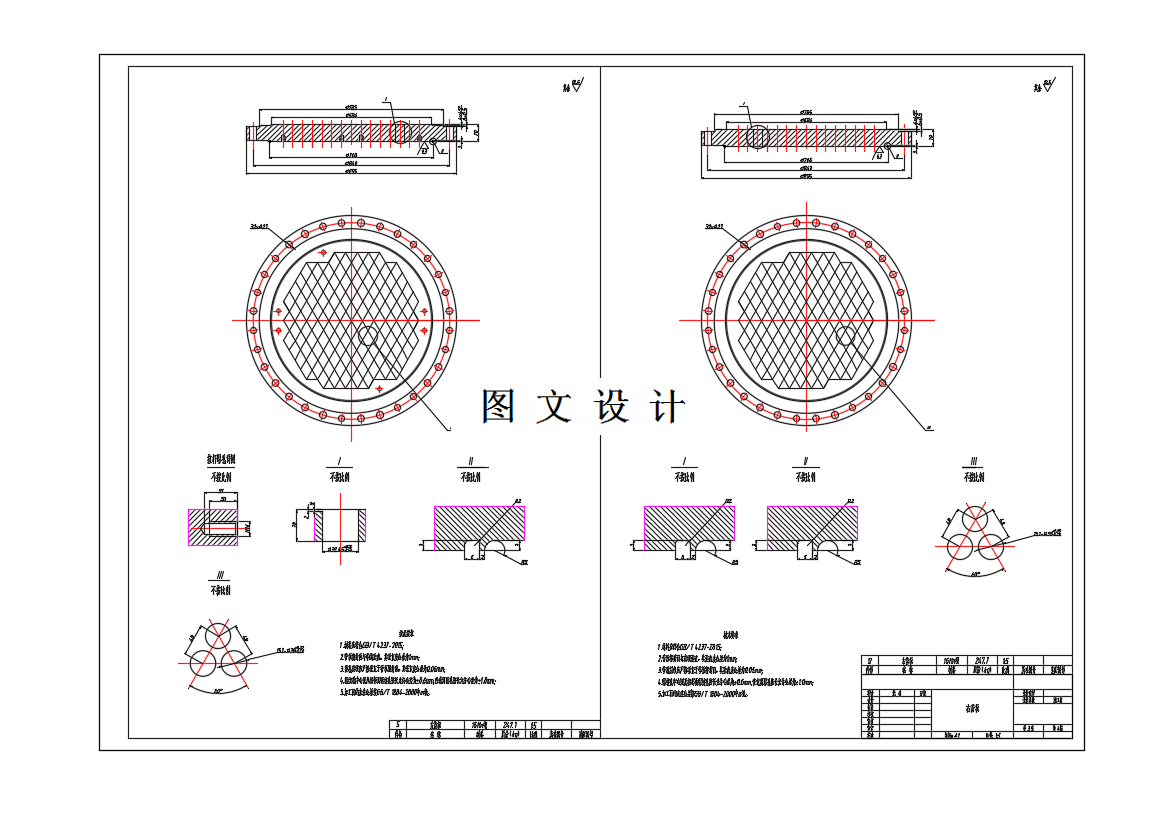

CAD版本图纸，共7张

摘要

本课题设计加热器容器。具体为在二甲苯装置中，产物为甲苯和对二甲苯。物料提高温度以进行反应，需要加热器进行物料的加热。C8A和蒸汽进入加热器中不同程，进行热量交换，达到物料加温到177℃的目的，用于二甲苯装置开车阶段。主要进行了换热器的工艺计算、换热器的结构和强度设计三方面。前半部分是工艺计算部分，按照GB/T 150-2011以及GB/T 151-2014等标准根据给定的设计条件进行换热器的选型、计算传热面积、计算工艺结构尺寸、校核传热系数、计算出实际换热面积和工艺计算结果汇总。设计的后半部分主要是关于结构和强度的设计，根据已选换热器型式进行设备内部各零部件的设计，包括：材料的选择、具体的尺寸、确定具体的位置、管板厚度计算、强度校核和水压试验等。再有是标准的使用和零件的设计选用，例如GB/T 151-2104的使用范围，一些特殊结构、布管和载荷条件特、或是操作条件特殊的换热器设计应予以特殊考虑。最后使用Auto-CAD软件进行装配图和零件图的绘制。
